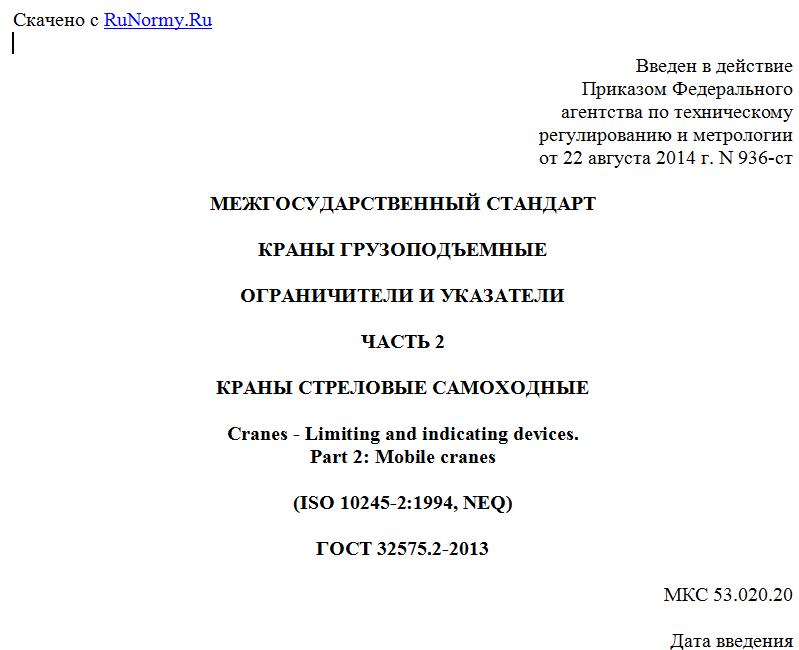

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 августа 2014 г. N 936-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КРАНЫ ГРУЗОПОДЪЕМНЫЕ
ОГРАНИЧИТЕЛИ И УКАЗАТЕЛИ
ЧАСТЬ 2
КРАНЫ СТРЕЛОВЫЕ САМОХОДНЫЕ
Cranes - Limiting and indicating devices.
Part 2: Mobile cranes
(ISO 10245-2:1994, NEQ)
ГОСТ 32575.2-2013
МКС 53.020.20
Дата введения
1 июня 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН Закрытым акционерным обществом "РАТТЕ" (ЗАО "РАТТЕ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол N 62-П от 03.12.2013)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 августа 2014 г. N 936-ст межгосударственный стандарт ГОСТ 32575.2-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2015 г.
5 Настоящий стандарт соответствует международному стандарту ISO 10245-2:1994 "Cranes - Access, guards and restraints. Part 2: Mobile cranes" (Краны грузоподъемные. Ограничители и указатели. Часть 2: Краны самоходные).
Степень соответствия - неэквивалентная (NEQ)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт является 2-й частью серии стандартов "Краны грузоподъемные. Ограничители и указатели" и содержит особые требования к ограничителям и указателям рабочих параметров, устанавливаемых на кранах стреловых самоходных, не вошедшие в 1-ю часть стандарта. Стандарт разработан с учетом основных нормативных положений международных стандартов ИСО 10245-1:2008 Краны грузоподъемные. Ограничители и указатели. Часть 1: Общие положения. (ISO 10245-1:2008 Cranes - Limiting and indicating devices - Part 1: General) и ИСО 10245-2:1994 (E) Краны грузоподъемные. Ограничители и указатели. Часть 2: Краны самоходные (ISO 10245-2:1994 (E) Cranes - Access, guards and restraints. Part 2: Mobile cranes). Применение положений данного стандарта на добровольной основе может быть использовано при подтверждении и оценке соответствия грузоподъемных кранов требованиям Технического регламента Таможенного союза "О безопасности машин и оборудования" (ТР ТС 010/2011).
1. Область применения
Настоящий стандарт устанавливает общие требования к ограничителям и указателям рабочих параметров стреловых самоходных кранов (далее - "краны") согласно классификации [1] и [2] применительно к нагрузкам и движениям, эксплуатации и окружающей среде.
Примечание - некоторые типы машин могут применяться для выполнения работ, не связанных с подъемно-транспортными операциями (например, сваебойное или экскаваторное оборудование). Требования настоящей части стандарта распространяются только на машины, оборудованные для выполнения подъемно-транспортных операций.
Стандарт не распространяется на погрузочные краны (краны-манипуляторы), краны-трубоукладчики, краны на базе тракторов и экскаваторов, шагающие краны, рельсовые, железнодорожные, специальные.
Общие требования к ограничителям и указателям для кранов устанавливают в национальных стандартах государств, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта <1>.
--------------------------------
<1> В Российской Федерации действует ГОСТ Р 55179-2012 (ИСО 10245-1:2008) "Краны грузоподъемные. Ограничители и указатели. Часть 1. Общие положения".
Настоящий стандарт применим ко всем новым кранам, изготовленным после истечения одного года после его утверждения. Стандарт не имеет целью требовать замены или модернизации существующего оборудования. Однако при модернизации оборудования требования к его свойствам должны быть пересмотрены в соответствии с данным стандартом. Если выполнение требований стандарта при модернизации вызывает существенные изменения конструкции, то возможность и необходимость приведения оборудования в соответствие с требованиями данного стандарта должна определяться изготовителем (проектировщиком), а при его отсутствии - организацией, выполняющей его функции, а последующие изменения должны быть выполнены владельцем (пользователем) в течение одного года.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 12.1.051-90 Электробезопасность. Расстояния безопасности в охранной зоне линий электропередачи напряжением свыше 1000 В
ГОСТ 1451-77 Краны грузоподъемные. Нагрузка ветровая
ГОСТ 27552-87 (ИСО 4306-2-85) Краны стреловые самоходные. Термины и определения
ГОСТ 27555-87 (ИСО 4306-1-85) Краны грузоподъемные. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины с соответствующими определениями, приведенные в ГОСТ 27555, [1] - [3], а также следующие:
3.1 устройство, предотвращающее контакт двух блоков: Устройство, при срабатывании выключающее все функции и движения, продолжение выполнения которых может привести к контакту нижнего блока или блоков крюковой подвески соответственно с верхним грузовым блоком или блоками на головке стрелы, гуська.
3.2 устройство, предотвращающее повреждение двух блоков: Устройство, при срабатывании уменьшающее усилие контакта нижнего грузового блока или крюковой подвески с верхним грузовым блоком или блоками на головке стрелы, гуська. Упомянутое усилие должно уменьшаться так, чтобы при контакте указанных блоков не произошло повреждения механизма и канатов. Следует также предусматривать меры, предотвращающие вращение блока и крюковой подвески, не допуская ситуации, в которой возможен сход канатов с блоков крюковой подвески.
4. Общие положения
4.1 Кран должен быть оснащен ограничителями и указателями в соответствии с таблицей 1. Величины в тоннах, указанные в таблице 1, соответствуют максимальной грузоподъемности крана. В таблице 1 учтены не все возможные ситуации, которые могут встретиться в реальных условиях эксплуатации, например, ураганный ветер.
Таблица 1
Требования к выбору ограничителей и указателей
Стреловое оборудование Ограничитель грузоподъемности Указатель номинальной грузоподъемности Указатель груза Указатель вылета Указатель верхнего предела высоты подъема Ограничитель высоты подъема <1> Ограничитель нижнего положения груза Указатель вращения грузового барабана Указатель длины стрелового оборудования Указатель угла наклона стрелового оборудования Ограничитель угла наклона стрелового оборудования Упоры стрелового оборудования Указатель наклона (крена) крана Указатель поворота крана Сигнализатор предельной скорости ветра <3> Ограничитель рабочей зоны (координатная защита) Ограничитель опасного приближения к ЛЭП Регистратор параметров работы крана
Телескопическая стрела >= 1 т < 1 т X X - >= 1 т < 1 т
Стрела постоянной длины с корзиной (оборудованием) для подъема людей >= 1 т < 1 т X X - >= 1 т < 1 т
Стрела постоянной длины >= 1 т < 1 т X X - - >= 1 т < 1 т
