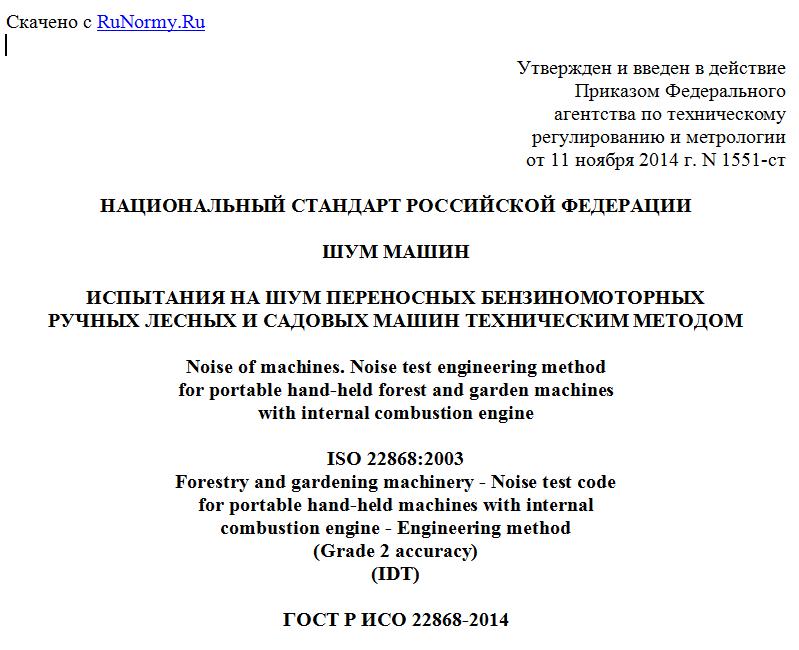

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 11 ноября 2014 г. N 1551-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ШУМ МАШИН
ИСПЫТАНИЯ НА ШУМ ПЕРЕНОСНЫХ БЕНЗИНОМОТОРНЫХ
РУЧНЫХ ЛЕСНЫХ И САДОВЫХ МАШИН ТЕХНИЧЕСКИМ МЕТОДОМ
Noise of machines. Noise test engineering method
for portable hand-held forest and garden machines
with internal combustion engine
ISO 22868:2003
Forestry and gardening machinery - Noise test code
for portable hand-held machines with internal
combustion engine - Engineering method
(Grade 2 accuracy)
(IDT)
ГОСТ Р ИСО 22868-2014
ОКС 13.140
17.140.20
Дата введения
1 декабря 2015 года
Предисловие
1. Подготовлен Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 358 "Акустика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 11 ноября 2014 г. N 1551-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 22868-2011 "Машины для лесного и садового хозяйства. Испытания на шум ручных переносных машин с двигателем внутреннего сгорания. Технический метод (Степень точности 2)" (ISO 22868:2011 "Forestry and gardening machinery - Noise test code for portable hand-held machines with internal combustion engine - Engineering method (Grade 2 accuracy)").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Предупреждение! Некоторые виды испытаний, устанавливаемые настоящим стандартом, включают процессы, способные привести к опасной ситуации. Испытатель, выполняющий испытания в соответствии с настоящим стандартом, должен иметь соответствующую подготовку.
1. Область применения
Настоящий стандарт устанавливает метод испытаний по определению шумовых характеристик ручных машин с двигателем внутреннего сгорания для лесного и садового хозяйства, включая цепные пилы, кусторезы, мотокосы, машины для подрезания живой изгороди, секаторы и садовые пылесосы (далее - машины). Шумовые характеристики включают корректированные по частотной характеристике A уровень звукового давления излучения (далее - уровень звука излучения) на рабочем месте оператора и уровень звуковой мощности (далее - корректированный по A уровень звуковой мощности).
2. Нормативные ссылки
Следующие ссылочные стандарты являются обязательными для применения настоящего стандарта. Датированные ссылки применяют только к указанным редакциям документов. Недатированные ссылки относят к наиболее поздней редакции цитируемого документа (включая все изменения).
ИСО 354 Акустика. Измерение звукопоглощения в реверберационной камере (ISO 354, Acoustics - Measurement of sound absorption in a reverberation room)
ИСО 3744 Акустика. Определение уровней звуковой мощности и звуковой энергии источников шума по звуковому давлению. Технический метод в существенно свободном звуковом поле над звукоотражающей плоскостью (ISO 3744, Acoustics - Determination of sound power levels and sound energy levels of noise sources using sound pressure - Engineering methods for an essentially free field over a reflecting plane)
ИСО 4871:1996 Акустика. Заявление и подтверждение шумовых характеристик машин и оборудования (ISO 4871:1996, Acoustics - Declaration and verification of noise emission values of machinery and equipment)
ИСО 6531 Машины для лесного хозяйства. Переносные ручные цепные пилы. Словарь (ISO 6531, Machinery for forestry - Portable chain saws - Vocabulary)
ИСО 7112 Машины для лесного хозяйства. Переносные ручные кусторезы и мотокосы. Словарь (ISO 7112, Machinery for forestry - Portable brush-cutters and grass-trimmers - Vocabulary)
ИСО 7293 Машины для лесного хозяйства. Переносные цепные пилы. Рабочие характеристики двигателя и расход топлива (ISO 7293, Forestry machinery - Portable chain saws - Engine performance and fuel consumption)
ИСО 8893 Машины для лесного хозяйства. Переносные кусторезы и мотокосы. Рабочие характеристики двигателя и расход топлива (ISO 8893, Forestry machinery - Portable brush-cutters and grass-trimmers - Engine performance and fuel consumption)
ИСО 11201 Акустика. Измерение уровней звукового давления излучения на рабочем месте и в других контрольных точках. Технический метод в существенно свободном звуковом поле над звукоотражающей плоскостью (ISO 11201, Acoustics - Noise emitted by machinery and equipment - Determination of emission sound pressure levels at a work station and at other specified positions in an essentially free field over a reflecting plane with negligible environmental corrections)
МЭК 61672-1 Шумомеры. Часть 1. Технические требования (IEC 61672-1, Electroacoustics - Sound level meters - Part 1: Specifications).
3. Термины и определения
В настоящем стандарте применены термины по ИСО 6531 и ИСО 7112.
4. Измеряемые и определяемые величины
Измеряемой величиной является эквивалентный корректированный по A уровень звукового давления и, при необходимости, эквивалентный уровень звукового давления в полосах частот, определенные в соответствующих стандартах по измерению шума (ИСО 3744, ИСО 11201).
Определяемыми величинами являются корректированный по A уровень звуковой мощности и уровень звука излучения, при необходимости - уровень звуковой мощности и уровень звукового давления излучения в полосах частот.
5. Определение корректированного
по A уровня звуковой мощности
Для определения корректированного по A уровня звуковой мощности машин применяют методы по ИСО 3744 со следующими изменениями или дополнениями.
a) Микрофоны должны располагаться в шести точках измерений, координаты которых указаны на рисунке 1 и в таблице 1.
Примечание 1. Как следует из экспериментальных данных, использование шести точек измерений по сравнению с десятью по ИСО 3744, не приводит к существенным отличиям результатов измерений.
b) Измерительная поверхность должна иметь форму полусферы радиусом r не менее 2d0 (предпочтительно 4 м). Значение d0 определяется заданными размерами огибающего параллелепипеда и его высотой над звукоотражающей плоскостью (см. рисунок 1). При необходимости иметь больший радиус полусферы его выбирают из ряда значений 6 м, 8 м и 10 м. Меньший радиус допускается, если результаты измерений при этом не будут отличаться более чем на 0,5 дБ от результатов, полученных при радиусе 4 м.
Примечание 2. Меньший радиус может потребоваться в заглушенной камере при невозможности обеспечить радиус 4 м.
c) Условия испытаний машин конкретного типа, их установка и ориентация должны соответствовать приложениям настоящего стандарта для машин данного типа.
d) Атмосферные условия должны быть в пределах, установленных изготовителем средств измерений. Температура воздуха должна быть от минус 10 °C до плюс 30 °C и скорость ветра - не более 5 м/с. При скорости ветра более 1 м/с применяют ветрозащитный экран для микрофона.
e) Измерения следует выполнять интегрирующим-усредняющим шумомером или шумомером с временной характеристикой "медленно", как определено в МЭК 61672-1.
f) Коррекция на свойства испытательного пространства K2A по ИСО 3744:2010 (приложение A) не должна превышать 2 дБ.
A - огибающий параллелепипед; d0 - характеристический
размер источника шума; r - радиус полусферы,
r >= 2d0; 1, 2, 3, 4, 5, 6 - точки измерений
Рисунок 1. Положения точек измерений на полусфере
Таблица 1
Координаты (x, y, z) точек измерений
Номер точки измерений x y z
1 +0,65r +0,65r 0,38r
2 -0,65r +0,65r 0,38r
3 -0,65r -0,65r 0,38r
4 +0,65r -0,65r 0,38r
5 -0,28r +0,65r 0,71r
6 +0,28r +0,65r 0,71r
Примечание. Относительно положений точек измерений см. также Приложение H.
