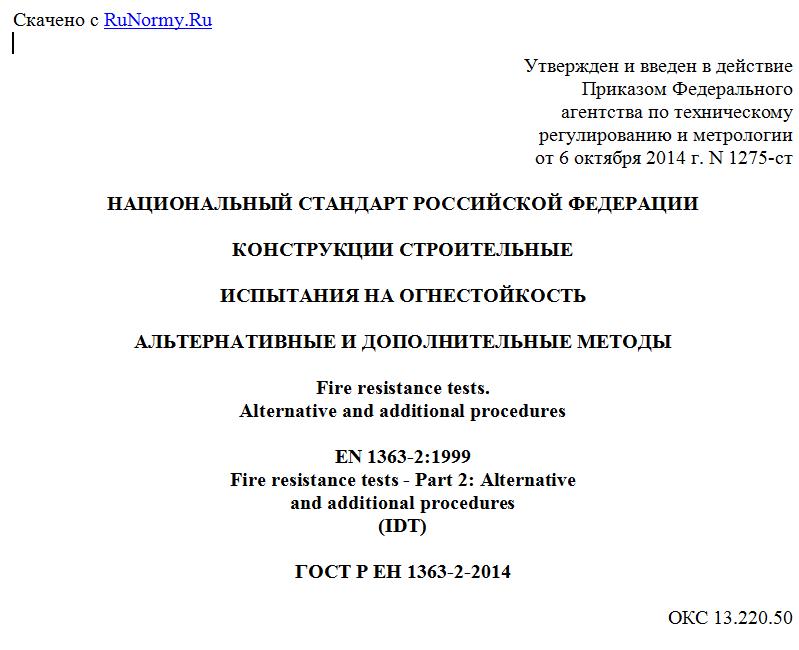

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 октября 2014 г. N 1275-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНСТРУКЦИИ СТРОИТЕЛЬНЫЕ
ИСПЫТАНИЯ НА ОГНЕСТОЙКОСТЬ
АЛЬТЕРНАТИВНЫЕ И ДОПОЛНИТЕЛЬНЫЕ МЕТОДЫ
Fire resistance tests.
Alternative and additional procedures
EN 1363-2:1999
Fire resistance tests - Part 2: Alternative
and additional procedures
(IDT)
ГОСТ Р ЕН 1363-2-2014
ОКС 13.220.50
Дата введения
1 июня 2015 года
Предисловие
1. Подготовлен Обществом с ограниченной ответственностью "Научный Инновационный Центр Строительства и Пожарной Безопасности "М" (ООО "НИЦ СиПБ" "М") на основе собственного аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 6 октября 2014 г. N 1275-ст.
4. Настоящий стандарт идентичен европейскому региональному стандарту EN 1363-2:1999 "Испытания на огнестойкость. Часть 2. Альтернативные и дополнительные процедуры" (EN 1363-2:1999 "Fire resistance tests - Part 2: Alternative and additional procedures").
Наименование настоящего стандарта изменено относительно наименования указанного европейского регионального стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских региональных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
1.1. Настоящий стандарт устанавливает требования к альтернативным температурным режимам, учитывающим реальные условия пожара, и дополнительные методы испытания огнестойкости.
1.2. Настоящий стандарт устанавливает требования к методам испытаний строительных конструкций, подвергнувшихся огневому воздействию, на удар, а также к способам измерения теплового потока (далее - теплового излучения) и содержит пояснения, в каких случаях целесообразно проводить данные испытания (измерения).
1.3. Стандарт применяют совместно с EN 1363-1.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
EN 1363-1 Испытания на огнестойкость. Часть 1. Общие требования (EN 1363-1, Fire resistance tests - Part 1: General requirements)
EN 1364-1 Элементы зданий, не несущие нагрузки. Испытания на огнестойкость. Часть 1. Перегородки (EN 1364-1, Fire resistance tests for non-loadbearing elements - Part 1: Walls)
EN 1365-1 Элементы зданий, несущие нагрузку. Испытания на огнестойкость. Часть 1. Перегородки (EN 1365-1, Fire resistance tests for loadbearing elements - Part 1: Walls)
ЕН ИСО 13943 Пожарная безопасность. Словарь (EN ISO 13943, Fire safety - Vocabulary).
Примечание. Для недатированных ссылок применяют последнее издание ссылочного стандарта (включая все его изменения).
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины и определения согласно ЕН 1363-1 и ЕН ИСО 13943, а также следующий термин с соответствующим определением:
3.1. Тепловой поток: количество тепловой энергии на единицу площади, падающей на мишень измерительного прибора. Он включает в себя тепло, передаваемое посредством конвекции, а также радиации.
4. Углеводородный температурный режим
4.1. Общие положения
Настоящий стандарт содержит детальные сведения о трех альтернативных температурных режимах, учитывающих реальные условия пожара, а именно: углеводородного температурного режима, наружного температурного режима и медленно развивающегося (тлеющего) температурного режима.
При отсутствии необходимости в проведении огневых испытаний согласно альтернативным температурным режимам применяют стандартный температурный режим согласно ЕН 1363-1.
Предел огнестойкости строительной конструкции определяют при огневом воздействии, осуществляемом в соответствии с требованиями ЕН 1363-1, по установленной зависимости "температура-время" (стандартный температурный режим).
На практике возможно проявление сценариев пожара, при которых происходят значительные отклонения от стандартных условий согласно ЕН 1363-1, например в нефтехимической промышленности и на морских нефтяных платформах, где существует угроза возникновения интенсивных пожаров, которые характеризуются высокой температурой и скоростью распространения. Для таких условий при проведении огневых испытаний следует использовать углеводородный температурный режим.
4.2. График зависимости "температура-время"
Представленный на рисунке 1 график зависимости "температура-время" (кривая 2), выраженный следующим уравнением, представляет "углеводородную кривую":
T = 1080[1 - 0,325e-0,167t - 0,675e-2,5t] + 20, (1)
где t - время, прошедшее с момента начала испытания, мин;
T - требуемая средняя температура в испытательной печи, °C.
1 - стандартный температурный режим; 2 - углеводородный
температурный режим; 3 - наружный температурный режим;
4 - медленно развивающийся (тлеющий) температурный режим
Рисунок 1. Графики зависимости "температура-время"
4.3. Допустимые процентные отклонения
Допустимое процентное отклонение de средней, измеренной печными термопарами, температуры от значений температуры T, вычисленной по формуле (1), определяют следующим образом:
a) 15% в диапазоне 5 мин < t <= 10 мин;
b) (15 - 0,5(t - 10))% в диапазоне 10 мин < t <= 30 мин;
c) (5 - 0,083(t - 30))% в диапазоне 30 мин < t <= 60 мин;
d) 2,5% в диапазоне t > 60 мин.
Допустимое процентное отклонение определяют по формуле:
За среднюю измеренную температуру Tср в печи принимают среднее арифметическое значение показаний печных термопар в момент времени t.
Все участки измеряют одинаковым способом, а именно путем суммирования участков с промежутком не более 1 мин, причем суммирование начинается с момента времени t = 0.
После первых 10 мин испытания зарегистрированная любой печной термопарой температура не должна отклоняться от температуры по формуле (1) более чем на 100 °C.
Для опытных образцов конструкций, обладающих высоким классом пожарной опасности, отклонение более чем на 100 °C от температуры по формуле (1) допустимо лишь на промежуток времени, не превышающий 10 мин, при условии, что такого рода отклонение объясняется внезапным воспламенением значительного количества горючих материалов, которое повышает общую температуру в камере сгорания.
5. Наружный температурный режим
5.1. Общие положения
Предел огнестойкости строительной конструкции определяют при огневом воздействии, осуществляемом в соответствии с требованиями ЕН 1363-1 по
