"ГОСТ 32493-2013. Межгосударственный стандарт. Материалы и изделия теплоизоляционные. Метод определения воздухопроницаемости и сопротивления воздухопроницанию"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

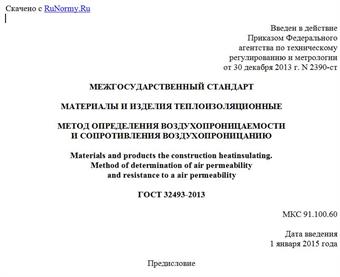

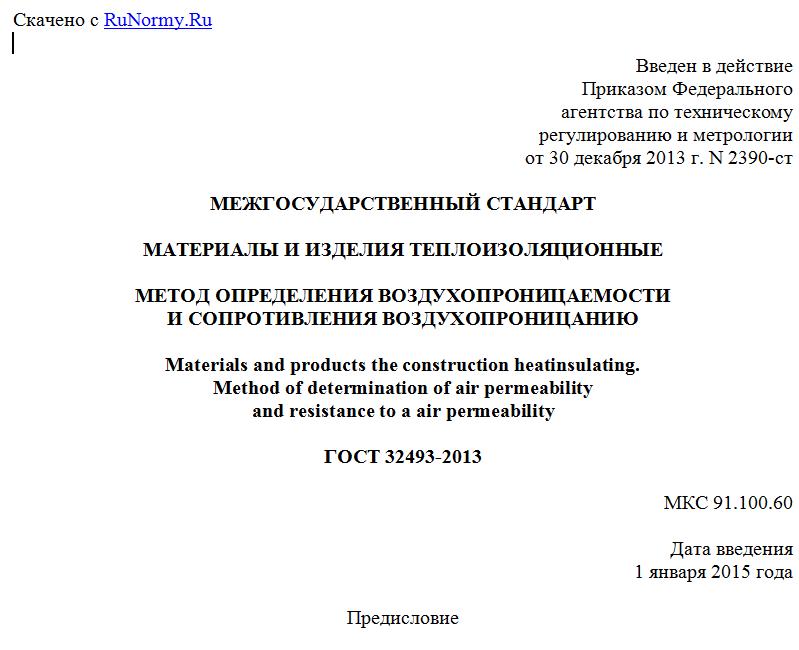

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 декабря 2013 г. N 2390-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

МАТЕРИАЛЫ И ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ

МЕТОД ОПРЕДЕЛЕНИЯ ВОЗДУХОПРОНИЦАЕМОСТИ
И СОПРОТИВЛЕНИЯ ВОЗДУХОПРОНИЦАНИЮ

Materials and products the construction heatinsulating.
Method of determination of air permeability
and resistance to a air permeability

ГОСТ 32493-2013

МКС 91.100.60

Дата введения
1 января 2015 года

Предисловие

Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1. Разработан федеральным государственным бюджетным учреждением "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" (НИИСФ РААСН).
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 14 ноября 2013 г. N 44-П).
За принятие стандарта проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт

4. Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2013 г. N 2390-ст межгосударственный стандарт ГОСТ 32493-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт распространяется на строительные теплоизоляционные материалы и изделия, изготовленные в заводских условиях, и устанавливает метод определения воздухопроницаемости и сопротивления воздухопроницанию.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 166-89 (ИСО 3599-76). Штангенциркули. Технические условия
ГОСТ 427-75. Линейки измерительные металлические. Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины, определения и обозначения

3.1. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1.1. Воздухопроницаемость материала: свойство материала пропускать воздух при наличии разности давлений воздуха на противоположных поверхностях образца материала, определяемая количеством воздуха, проходящим через единицу площади образца материала в единицу времени.
3.1.2. Коэффициент воздухопроницаемости: показатель, характеризующий воздухопроницаемость материала.
3.1.3. Сопротивление воздухопроницанию: показатель, характеризующий свойство образца материала препятствовать прохождению воздуха.
3.1.4. Перепад давления: разность давлений воздуха на противоположных поверхностях образца при проведении испытания.
3.1.5. Плотность потока воздуха: масса воздуха, проходящего в единицу времени через единицу площади поверхности образца, перпендикулярную направлению потока воздуха.
3.1.6. Расход воздуха: количество (объем) воздуха, проходящего через образец в единицу времени.
3.1.7. Показатель режима фильтрации: показатель степени перепада давления в уравнении зависимости массовой воздухопроницаемости образца от перепада давления.
3.1.8. Толщина образца: толщина образца в направлении потока воздуха.
3.2. Обозначения
Обозначения и единицы измерения основных параметров, применяемых при определении воздухопроницаемости, приведены в таблице 1.

Таблица 1

Параметр Обозначение Единица измерения
Площадь поперечного сечения образца, перпендикулярного направлению потока воздуха A м2
Плотность потока воздуха G кг/(м2·ч)
Коэффициент воздухопроницаемости i
Показатель режима фильтрации n -
Сопротивление воздухопроницанию
Перепад давления Па
Расход воздуха Q м3/ч
Толщина образца м
Плотность воздуха кг/м3

4. Общие положения

4.1. Сущность метода заключается в измерении количества воздуха (плотности потока воздуха) G, проходящего через образец материала с известными геометрическими размерами, при последовательном создании заданных стационарных перепадов давления воздуха. По результатам измерений вычисляют коэффициент воздухопроницаемости материала i и сопротивление воздухопроницанию образца материала , входящие в уравнения фильтрации воздуха (1) и (2) соответственно:

(1)

(2)

где G - плотность потока воздуха, кг/(м2·ч);
- перепад давления, Па;
- толщина образца, м;
- сопротивление воздухопроницанию, .
4.2. Число образцов, необходимое для определения воздухопроницаемости и сопротивления воздухопроницанию, должно быть не менее пяти.
4.3. Температура и относительная влажность воздуха в помещении, в котором проводят испытания, должны быть (20 +/- 3) °C и (50 +/- 10)% соответственно.

5. Средства испытания

5.1. Испытательная установка, включающая в себя:
- герметичную камеру с регулируемым проемом и приспособлениями для герметичного крепления образца;
- оборудование для создания, поддержания и быстрого изменения давления воздуха в герметичной камере до 100 Па при испытаниях теплоизоляционных материалов и до 10000 Па - при испытаниях конструкционно-теплоизоляционных материалов (компрессор, воздушный насос, регуляторы давления, регуляторы перепада давления, регуляторы расхода воздуха, запорная арматура).
5.2. Средства измерения:
- расходомеры (ротаметры) воздуха с пределом измерения расхода воздуха от 0 до 40 м3/ч с погрешностью измерения +/- 5% верхнего предела измерения;
- показывающие или самопишущие манометры, датчики давления, обеспечивающие проведение измерений с точностью +/- 5%, но не более 2 Па;
- термометр для измерения температуры воздуха в пределах 10 °C - 30 °C с погрешностью измерения +/- 0,5 °C;
- психрометр для измерения относительной влажности воздуха в пределах 30% - 90% с погрешностью измерения +/- 10%;
- линейка металлическая по ГОСТ 427 с погрешностью измерения +/- 0,5 мм;
