"ГОСТ Р 55784-2013. Национальный стандарт Российской Федерации. Труборезы кумулятивные. Технические условия"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

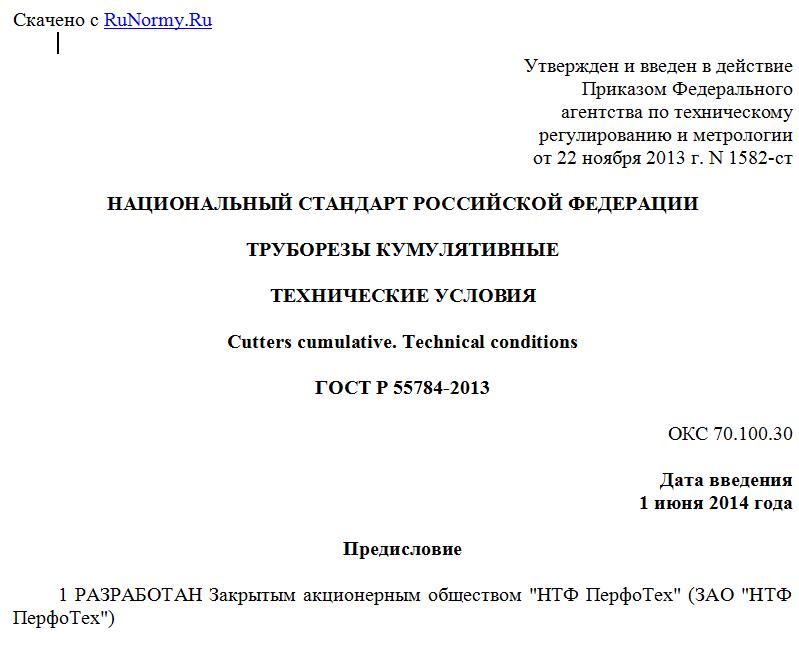

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1582-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТРУБОРЕЗЫ КУМУЛЯТИВНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Cutters cumulative. Technical conditions

ГОСТ Р 55784-2013

ОКС 70.100.30

Дата введения
1 июня 2014 года

Предисловие

1 РАЗРАБОТАН Закрытым акционерным обществом "НТФ ПерфоТех" (ЗАО "НТФ ПерфоТех")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 105 "Взрывчатые материалы и изделия на их основе"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1582-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ. Апрель 2019 г.

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт распространяется на труборезы кумулятивные, представляющие собой изделия одноразового применения, предназначенные для перерезания насосно-компрессорных, обсадных и бурильных с высаженными наружу концами труб в скважинах, для перерезания в скважинах замковых соединений насосно-компрессорных труб, а также создания циркуляционных отверстий (прорезей) в них.
Труборезы применяют в обсаженных и необсаженных скважинах, заполненных водой, нефтью или другой промывочной жидкостью.
Вид климатического исполнения - В по ГОСТ 15150 в части эксплуатации.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.007 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.1.010 Система стандартов безопасности труда. Взрывобезопасность. Общие требования
ГОСТ 12.2.061 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности к рабочим местам
ГОСТ 20.39.108 Комплексная система общих технических требований. Требования по эргономике, обитаемости и технической эстетике. Номенклатура и порядок выбора
ГОСТ 27.003 Надежность в технике. Состав и общие правила задания требований по надежности
ГОСТ 2015 Калибры гладкие нерегулируемые. Технические требования
ГОСТ 2405 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ 2517 Нефть и нефтепродукты. Методы отбора и проб
ГОСТ 7164 Приборы автоматические следящего уравновешивания ГСП. Общие технические условия
ГОСТ 9378 Образцы шероховатости поверхности (сравнения). Общие технические условия
ГОСТ 14192 Маркировка грузов
ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 19433 Грузы опасные. Классификация и маркировка
ГОСТ 23170 Упаковка для изделий машиностроения. Общие требования
ГОСТ 26319 Грузы опасные. Упаковка
ГОСТ Р 8.585 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования
ГОСТ Р 52108 Ресурсосбережение. Обращение с отходами. Основные положения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 55590 и ГОСТ Р 55591.

4 Сокращения

ВМ - взрывчатые материалы;
ГСХ - гарантийный срок хранения;
НД - нормативная документация;
ОТК - отдел технического контроля;
ТК-С - труборез кумулятивный;
ТКЛ-С - труборез кумулятивный линейный (торпеда кумулятивная линейная).

5 Классификация

5.1 Труборезы кумулятивные подразделяют на два типа: труборез кумулятивный (ТК-С) и труборез кумулятивный линейный (торпеда кумулятивная линейная) (ТКЛ-С).

5.2 Труборез кумулятивный

5.2.1 ТК-С - устройство одноразового применения, изготовленное в заводских условиях и предназначенное для перерезания в скважинах насосно-компрессорных, обсадных и бурильных труб с высаженными наружу концами, в плоскости, перпендикулярной оси перерезаемой трубы.
5.2.2 ТК-С не предназначены для перерезания труб, имеющих внутрь высаженные концы.
5.2.3 ТК-С собирают на заводе-изготовителе и состоит он из герметичного корпуса с кумулятивным зарядом кольцевого действия в поперечном направлении относительно оси скважины.
5.2.4 ТК-С применяют в скважинах с гидростатическим давлением до 80 МПа и температурой до 150 °C при выдержке в течение 72 ч.
5.2.5 При применении взрывного патрона и состава ВМ соответствующей термостойкости ТК-С может применяться при более высоких параметрах: до 120 МПа и 180 °C при выдержке на максимальных параметрах не более 5 часов.

5.3 Труборез кумулятивный линейный (торпеда кумулятивная линейная)

5.3.1 ТКЛ-С - устройство одноразового применения, изготовленное в заводских условиях, предназначенное для перерезания в скважинах замковых соединений насосно-компрессорных труб, а также создания циркуляционных отверстий (прорезей) в них.
5.3.2 ТКЛ-С собирают на заводе-изготовителе и состоит он из герметичного корпуса с кумулятивным зарядом, действие которого направлено вдоль плоскости оси скважины.
5.3.3 ТКЛ-С применяют в скважинах с гидростатическим давлением до 80 МПа и температурой до 150 °C.
5.3.4 При применении взрывного патрона и состава ВМ соответствующей термостойкости ТКЛ-С можно применять при более высоких параметрах: до 120 МПа и 180 °C при выдержке на максимальных параметрах не более двух часов.

6 Общие технические требования

6.1 Основные показатели и характеристики

6.1.1 Показатели назначения
6.1.1.1 Способность обеспечить надежное перерезание насосно-компрессорных, обсадных и бурильных с высаженными наружу концами труб, при минимальном воздействии на межтрубное и затрубное пространство скважины, определяют следующие параметры работоспособности труборезов:
- максимально допустимое гидростатическое давление;
- максимально допустимая температура применения;
- наружный диаметр.
6.1.1.2 Масса взрывчатого материала в труборезах должна обеспечивать максимальные параметры перерезания, при этом минимально воздействовать на межтрубное и затрубное пространство и крепь скважины.
6.1.1.3 Габаритные размеры труборезов должны соответствовать типоразмеру перерезаемых труб. При выборе трубореза для конкретного типоразмера трубы необходимо учитывать обязательное наличие зазора между корпусом трубореза и минимальным внутренним проходным диаметром перерезаемой трубы. Допускается шаблонирование трубы перед применением трубореза.
6.1.1.4 Термостойкость взрывчатого вещества труборезов должна соответствовать температуре и времени пребывания в скважине.
6.1.1.5 Фугасное воздействие на обсадную колонну и на насосно-компрессорные трубы после взрыва трубореза не должно приводить к разрушениям, затрудняющим дальнейшую эксплуатацию скважины.
6.1.1.6 Основные параметры ТК-С и ТКЛ-С должны соответствовать указанным в таблице 1.

Таблица 1

Наименование показателя Значение показателя для труборезов
ТК-С ТКЛ-С
1 Максимально допустимое гидростатическое давление, МПа, не более 80 <*>
