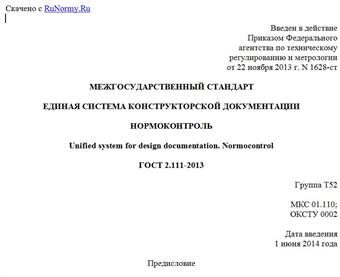

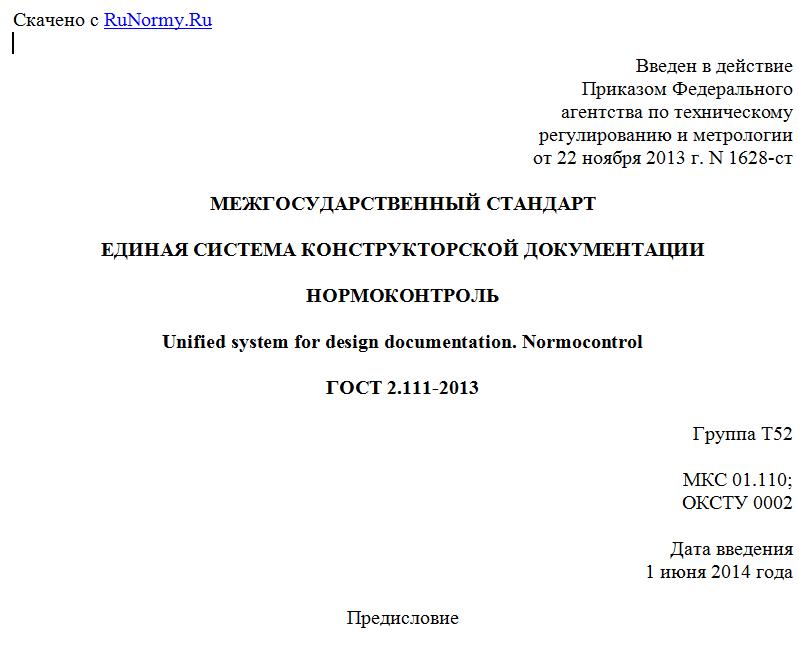

"ГОСТ 2.111-2013. Межгосударственный стандарт. Единая система конструкторской документации. Нормоконтроль"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать
Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1628-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

НОРМОКОНТРОЛЬ

Unified system for design documentation. Normocontrol

ГОСТ 2.111-2013

Группа Т52

МКС 01.110;
ОКСТУ 0002

Дата введения
1 июня 2014 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ), Автономной некоммерческой организацией "Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО "НИЦ CALS-технологий "Прикладная логистика").
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 28 августа 2013 г. N 58-П).
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт

4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1628-ст межгосударственный стандарт ГОСТ 2.111-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2014 г.
5. Взамен ГОСТ 2.111-68.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт устанавливает цели, задачи, содержание и порядок нормоконтроля конструкторской документации.
На основании настоящего стандарта могут быть разработаны стандарты организаций, учитывающие особенности проведения нормоконтроля в зависимости от объема документации, условий документооборота и используемых автоматизированных систем разработки документов, а также может быть введен нормоконтроль документов, не входящих в Единую систему конструкторской документации.

2. Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на ГОСТ 2.001-2013. Единая система конструкторской документации. Общие положения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины, определения и сокращения

3.1. Термины и определения
В настоящем стандарте применены термины по ГОСТ 2.001.
3.2. Сокращения
В настоящем стандарте использованы следующие сокращения:
ЕСКД - Единая система конструкторской документации;
КД - конструкторский документ (документы, документация);
НД - нормативный документ.

4. Цели и задачи нормоконтроля

4.1. Нормоконтроль - контроль выполнения конструкторской документации на изделия (детали, сборочные единицы, комплексы и комплекты) в соответствии с требованиями, правилами и нормами (далее - требования), установленными НД.
4.2. Нормоконтроль проводят в целях обеспечения однозначности применения КД и установленных в ней требований, правил и норм на всех стадиях жизненного цикла изделия.
4.3. Основные задачи нормоконтроля - проверка:
- соблюдения в КД требований, правил и норм, установленных в стандартах ЕСКД и в других НД, указанных в документации;
- достижения в разрабатываемых изделиях необходимого высокого уровня унификации и стандартизации на основе широкого использования ранее спроектированных, освоенных в производстве и стандартизованных изделий, типовых конструкторских и схемных решений;
- рационального применения ограничительных номенклатур покупных и стандартизованных изделий и их документов, норм (типоразмеров, степеней точности, условных графических обозначений и др.), марок материалов, полуфабрикатов и т.п.;
- достижения единообразия в оформлении, учете, хранении, изменении КД;
- соблюдения нормативных требований при выпуске бумажных и электронных КД.
4.4. Нормоконтролю подлежит КД на изделия основного и вспомогательного производства независимо от форм собственности, подчиненности и служебных функций организаций, выпустивших указанную документацию.
4.5. Нормоконтроль КД, выполненной в форме электронного КД, следует проводить, руководствуясь настоящим стандартом и соответствующими НД ЕСКД.

5. Содержание нормоконтроля

Примерное содержание нормоконтроля в зависимости от вида документов, выполняемых на всех стадиях разработки, приведено в таблице 1.

Таблица 1

Вид документа Что проверяется
1. Конструкторские документы всех видов, в том числе электронные конструкторские документы а) соответствие обозначения, присвоенного КД, установленной системе обозначений КД; б) комплектность документации в соответствии с техническим заданием или КД; в) правильность выполнения основной надписи и дополнительных граф. Соответствие состава реквизитной части требованиям стандартов и другими НД для электронных документов проверяют при настройке программных средств; г) правильность примененных сокращений слов; д) наличие и правильность ссылок на стандарты и другие НД; е) полнота заполнения атрибутов реквизитной части; ж) проверка наличия установленных подписей; и) проверка внешнего вида предъявляемой документации
2. Документация технического предложения, эскизного проекта, технического проекта и эскизные конструкторские документы (документы макетов) а) данные, указанные в пункте 1 настоящей таблицы; б) соответствие основных параметров проектируемого изделия стандартам, характеристикам утвержденной типоразмерной номенклатуры изделий и т.п.; в) соответствие технических показателей, требований к качеству и методов испытаний стандартам и другим НД; г) степень унификации и стандартизации проектируемого изделия
3. Текстовые документы (пояснительные записки, инструкции, технические условия, программы и методики испытаний, таблицы, расчеты, эксплуатационные и ремонтные документы и др.) а) данные, указанные в пунктах 1 и 2 настоящей таблицы; б) соблюдение требований стандартов на текстовые КД; в) соответствие показателей и расчетных величин нормативным данным, установленным в стандартах и других НД
4. Ведомости и спецификации а) данные, указанные в пунктах 1 - 3 настоящей таблицы; б) соответствие номенклатуры граф в ведомостях и спецификациях формам, установленным стандартами, и соблюдение правил их заполнения; в) правильность наименований и обозначений изделий и документов, записанных в ведомости и спецификации; г) возможности сокращения применяемой номенклатуры стандартизованных и покупных изделий; д) соответствие применяемых типоразмеров стандартизованных и покупных изделий установленным ограничительным номенклатурам (перечням); е) правильность выполнения ведомости разрешения применения покупных изделий
5. Чертежи всех видов а) данные, указанные в пункте 1 настоящей таблицы; б) выполнение чертежей в соответствии с требованиями стандартов ЕСКД на форматы, масштабы, изображения (виды, разрезы, сечения), нанесение размеров, условные изображения конструктивных элементов (резьб, шлицевых соединений, зубчатых венцов колес и звездочек) и т.п.; в) рациональное использование конструктивных элементов, марок материалов, размеров и профилей проката, видов допусков и посадок и выявление возможностей объединения близких по размеру и сходных по виду и назначению элементов; г) возможность замены оригинальных изделий типовыми и ранее разработанными
6. Чертежи сборочные, общих видов, габаритные, монтажные и др. а) данные, указанные в пунктах 1 и 5 настоящей таблицы; б) правильность нанесения номеров позиций; в) соблюдение требований стандартов ЕСКД на упрощенные и условные изображения элементов конструкции
7. Чертежи деталей а) данные, указанные в пунктах 1 и 5 [кроме перечисления 5 в] настоящей таблицы; б) соблюдение требований стандартов ЕСКД на условные изображения деталей (крепежных, арматуры, деталей зубчатых передач, пружин и т.п.), а также на обозначения шероховатости поверхностей, термообработки, покрытий, простановки предельных отклонений размеров, отклонений формы и расположения поверхностей и т.п.; в) возможность замены оригинального конструктивного исполнения детали стандартизованным или типовым; г) возможность использования ранее спроектированных и освоенных производством деталей сходной конструктивной формы и аналогичного функционального назначения; д) соблюдение установленных ограничительных номенклатур (перечней) конструктивных элементов, допусков и посадок, марок материалов, профилей и размеров проката и т.п.
8. Схемы а) данные, указанные в пунктах 1 и 5 настоящей таблицы; б) соответствие условных графических обозначений элементов, входящих в схему, требований стандартов ЕСКД; в) соответствие наименований, обозначений и количества элементов, указанных на схеме, данным, приведенным в перечнях; г) использование типовых схем и унифицированных схем
9. Электронная модель детали, электронная модель сборочной единицы а) данные, указанные в пунктах 1, 2, 5 - 7, 9 настоящей таблицы; б) полнота и соответствие графических документов, получаемых в виде чертежей из электронной модели детали и электронной модели сборочной единицы (чертеж детали, сборочный чертеж, чертеж общего вида, габаритный чертеж и др.), стандартам ЕСКД; в) соответствие обозначений файлов моделей сборочных единиц и деталей установленным правилам обозначений в организации; г) соблюдение других требований, установленных в организации (например, правильность размещения элементов по слоям и использование применяемых цветов)
10. Электронная структура изделия а) данные, указанные в пунктах 1 - 8 настоящей таблицы; б) полнота и соответствие текстовых документов, получаемых в виде отчета из электронной структуры изделия (спецификация, ведомость спецификаций, ведомость покупных изделий и др.), стандартам ЕСКД; в) соответствие обозначений файлов моделей сборочных единиц и деталей установленным правилам обозначений в организации
11. Извещение об изменении Примечание. Извещение об изменении не является КД. а) данные, указанные в пункте 1 настоящей таблицы; б) соответствие формы "Извещения об изменении" и правильность заполнения его граф; в) соответствие содержания вносимых изменений требованиям стандартов и другим НД. Примечание. Одновременно с "Извещением об изменении" нормоконтролеру должны быть предоставлены учтенный экземпляр документа(ов), в который(ые) вносят изменения, и другие документы, необходимые для контроля "Извещения об изменении".

Примечания
1. При контроле электронных графических документов (например, чертежей, схем, моделей), выполненных на нескольких листах, имеющих несколько видов (сечений, разрезов), нормоконтролеру могут быть представлены документы в бумажной форме (при технической возможности).
2. При использовании программных средств для проектирования и разработки конструкторской документации объем проверок при нормоконтроле может быть сокращен. В этом случае перечень проверок при нормоконтроле устанавливает разработчик по согласованию со службой стандартизации. Номенклатуру проверяемых документов, содержание и объем проверки допускается определять организации - разработчику конструкторской документации, а для изделий, разрабатываемых по заказу Министерства обороны, - по согласованию с заказчиком (представительством заказчика).
