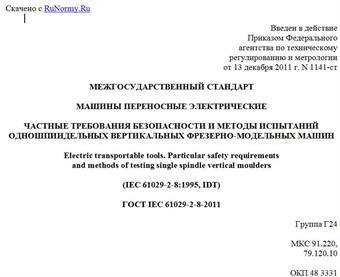

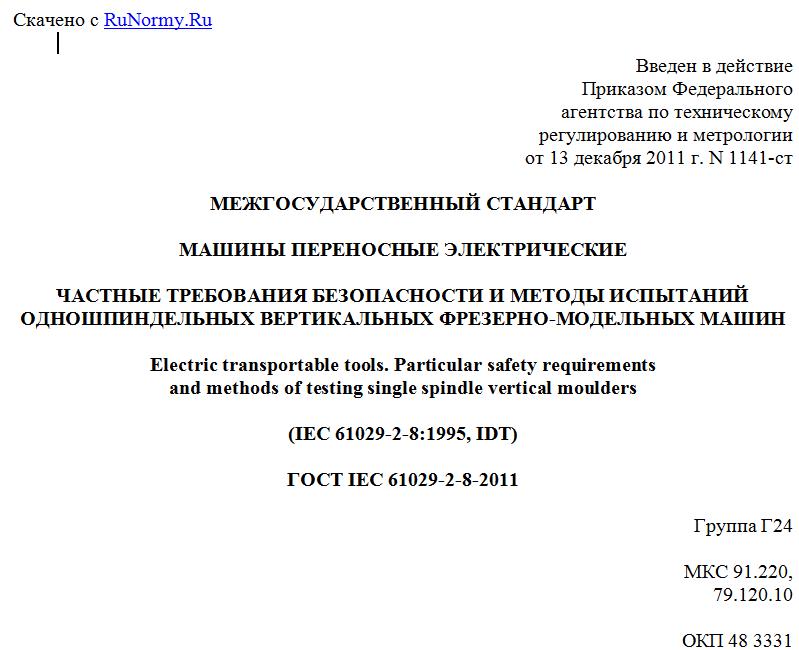

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1141-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ ПЕРЕНОСНЫЕ ЭЛЕКТРИЧЕСКИЕ
ЧАСТНЫЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИЙ
ОДНОШПИНДЕЛЬНЫХ ВЕРТИКАЛЬНЫХ ФРЕЗЕРНО-МОДЕЛЬНЫХ МАШИН
Electric transportable tools. Particular safety requirements
and methods of testing single spindle vertical moulders
(IEC 61029-2-8:1995, IDT)
ГОСТ IEC 61029-2-8-2011
Группа Г24
МКС 91.220,
79.120.10
ОКП 48 3331
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 40-2011 от 29 ноября 2011 г.).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ISO 3166) 004-97 Код страны по МК (ISO 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Армгосстандарт
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1141-ст Межгосударственный стандарт ГОСТ IEC 61029-2-8-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 61029-2-8:1995 "Electric transportable tools. Part 2-8. Particular safety requirements and methods of testing spindle vertical moulders" (Безопасность переносных электрических машин. Часть 2-8. Частные требования к одношпиндельным вертикальным фрезерно-модельным машинам).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА (не приводится).
Степень соответствия - идентичная (IDT).
Стандарт подготовлен на основе применения ГОСТ Р МЭК 1029-2-8-2000.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст этих изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
Настоящий стандарт устанавливает требования безопасности и методы испытаний электрических переносных одношпиндельных вертикальных фрезерно-модельных машин, которые дополняют, заменяют или исключают соответствующие разделы и (или) пункты ГОСТ IEC 61029-1.
Номера пунктов и рисунков настоящего стандарта, которые дополняют пункты и рисунки ГОСТ IEC 61029-1, начинаются с цифры 101.
Настоящий стандарт применяют совместно с ГОСТ IEC 61029-1.
Требования к методам испытаний выделены курсивом.
Требования настоящего стандарта являются обязательными.
1. Область применения
По ГОСТ Р IEC 61029-1 со следующим изменением
1.1. Замена первого абзаца
Настоящий стандарт распространяется на переносные одношпиндельные вертикальные фрезерно-модельные машины (далее - машины) с режущим узлом диаметром не более 180 мм.
2. Нормативные ссылки
По ГОСТ Р IEC 61029-1.
3. Определения
По ГОСТ Р IEC 61029-1 со следующим изменением
3.21. Замена
Нормальная нагрузка: нагрузка при непрерывной работе машины и крутящем моменте на шпинделе, имеющем значение, при котором потребляемая мощность в ваттах равна номинальной потребляемой мощности.
3.101. Одношпиндельная вертикальная фрезерно-модельная машина: машина, предназначенная для строгания и фасонной выборки древесины или других подобных материалов посредством вертикального вращающегося режущего узла, выступающего через прорезь в столе, служащем опорой и базой для обрабатываемого изделия, которое подают к режущему узлу вручную (рисунок 101).
1 - опора; 2 - стол; 3 - режущий узел; 4 - направляющая;
5 - ограждение режущего инструмента
Рисунок 101. Одношпиндельная вертикальная
фрезерно-модельная машина
Электродвигатель в сборе с механизмом привода режущего узла располагают ниже уровня стола.
Режущий узел или стол могут регулироваться.
3.102. Режущий узел: вращающийся механизм, состоящий из резцедержателя и режущего инструмента.
3.103. Резцедержатель: жесткий шпиндель, соединенный с валом двигателя и предназначенный для фиксации режущего инструмента или съемного шпинделя.
3.104. Съемный шпиндель: узел, состоящий из шпинделя, на котором крепится режущий инструмент в сборе со шпонкой, дистанционными кольцами, подшипниками. Он служит как удлинитель режущего инструмента.
4. Общие требования
ГОСТ Р IEC 61029-1.
5. Испытания. Общие положения
ГОСТ Р IEC 61029-1.
6. Номинальное напряжение
ГОСТ Р IEC 61029-1.
7. Классификация
ГОСТ Р IEC 61029-1.
8. Маркировка
По ГОСТ Р IEC 61029-1 со следующим изменением
8.1. Дополнение
- максимальная частота вращения режущего узла на холостом ходу;
- указание направления вращения режущего узла;
- максимальный диаметр режущего узла, допускаемого к использованию;
