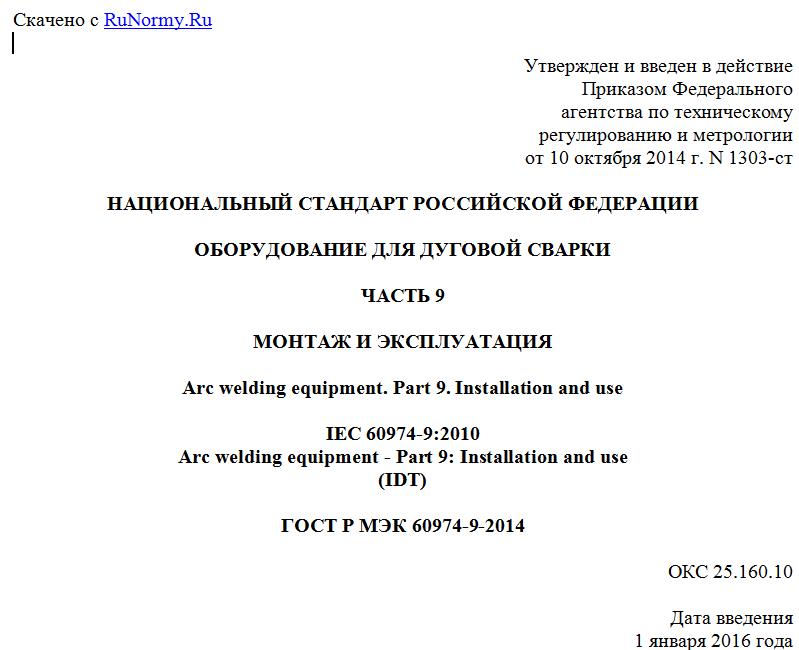

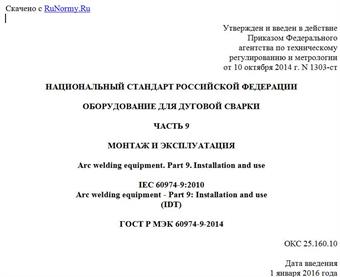

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 октября 2014 г. N 1303-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ ДЛЯ ДУГОВОЙ СВАРКИ
ЧАСТЬ 9
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Arc welding equipment. Part 9. Installation and use
IEC 60974-9:2010
Arc welding equipment - Part 9: Installation and use
(IDT)
ГОСТ Р МЭК 60974-9-2014
ОКС 25.160.10
Дата введения
1 января 2016 года
Предисловие
1. Подготовлен Федеральным государственным автономным учреждением "Научно-учебный центр "Сварка и контроль" при МГТУ им. Н.Э. Баумана" (ФГАУ "НУЦСК при МГТУ им. Н.Э. Баумана"), Национальным Агентством Контроля Сварки (СРО НП "НАКС"), Научно-производственной фирмой "Инженерный и технологический сервис" (НПФ "ИТС"), Обществом с ограниченной ответственностью "Шторм" (ООО "Шторм") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 10 октября 2014 г. N 1303-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60974-9:2010 Оборудование для дуговой сварки. Часть 9. Монтаж и эксплуатация (IEC 60974-9:2010 Arc welding equipment - Part 9: Installation and use).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
Степень соответствия - идентичная (IDT).
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Международная электротехническая комиссия (МЭК) является всемирной организацией по стандартизации, включающей в себя все национальные электротехнические комитеты (национальные комитеты МЭК). Целью МЭК является развитие международного сотрудничества по всем вопросам стандартизации в области электрической и электронной аппаратуры.
Международный стандарт МЭК 60974-9 подготовлен техническим комитетом МЭК N 26: Электрическая сварка.
1. Область применения
Настоящий стандарт устанавливает требования к монтажу и эксплуатации оборудования для дуговой сварки и родственных процессов, спроектированного в соответствии с требованиями безопасности МЭК 60974-1, МЭК 60974-6 или аналогичных стандартов.
Настоящий стандарт применим как руководство для инструкторов, операторов, сварщиков, менеджеров и контролеров в части безопасности монтажа и эксплуатации оборудования для дуговой сварки и родственных процессов и обеспечения безопасности при выполнении работ по сварке и резке.
Национальные стандарты имеют приоритет над этой частью МЭК 60974.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
МЭК 60245-6 Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 6: Кабели для электродной дуговой сварки (IEC Rubber insulated cables - Raited voltages up to and including 450/750 V - Part 6: Arc welding electrode cables)
МЭК/ТО 60755 Устройства защитные, работающие по принципу остаточного тока. Общие требования (IEC/TR 60755 General requirements for residual current operated protective devices)
МЭК 60974-1:2005 Оборудование для дуговой сварки. Часть 1. Источники сварочного тока (IEC 60974-1:2005 Arc welding equipment - Part 1: Welding power sources <1>)
--------------------------------
<1> Заменен на IEC 60974-1:2012 Оборудование для дуговой сварки. Часть 1. Источники питания для сварки (Arc welding equipment - Part 1: Welding power sources). Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
МЭК 60974-4 Оборудование для дуговой сварки. Часть 4. Периодическая проверка и испытание (IEC 60974-4 Arc welding equipment - Part 4: Periodic inspection and testing)
МЭК 60974-6 Оборудование для дуговой сварки. Часть 6. Ручные источники питания дуговой сварки металла в ограниченном режиме (IEC 60974-6 Arc welding equipment - Part 6: Limited duty manual metal arc welding power sources)
МЭК 60974-10 Оборудование для дуговой сварки. Часть 10. Требования к электромагнитной совместимости [IEC 60974-10 Arc welding equipment - Part 10: Electromagnetic compatibility (EMC) requirements]
МЭК 60974-11 Оборудование для дуговой сварки. Часть 11: Электрододержатели (IEC 60974-11 Arc welding equipment - Part 11: Electrode holders)
МЭК 60974-12 Оборудование для дуговой сварки. Часть 12. Соединительные устройства для сварочных кабелей (IEC 60974-12 Arc welding equipment - Part 12: Coupling devices for welding cables).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Сварочный контур (welding circuit): контур, включающий весь проводящий материал, предназначенный для прохождения через него сварочного тока.
Примечание 1. При дуговой сварке дуга является частью сварочного контура.
Примечание 2. При определенных процессах дуговой сварки дуга может располагаться между двумя электродами. В этом случае заготовка не обязательно является частью сварочного контура.
[МЭК 60974-1:2005, 3.11]
3.2. Внешний проводящий элемент (extraneous conductive part): проводящий элемент, не входящий в состав электрической установки и подверженный воздействию электрического потенциала, как правило, потенциала земли.
Примечание. Электроустановка включает в себя сварочный контур.
3.3. Заготовка (workpiece): металлическая деталь или детали, на которых выполняются сварка или родственные процессы.
3.4. Защитная одежда и аксессуары (protective clothing and accessories): защитная одежда и аксессуары (например, перчатки, ручные щитки, сварочные маски и светофильтры), используемые для уменьшения риска поражения током и воздействия дыма и брызг, а также для защиты кожи и глаз от излучения дуги.
3.5. Среда с повышенной опасностью поражения электрическим током (environments with increased hazard of electric shock): среда, для которой характерна повышенная опасность поражения электрическим током по сравнению с нормальным режимом дуговой сварки.
Примечание 1. Указанные среды могут встречаться, например:
a) в местах, где свобода передвижения ограничена; где оператор вынужден производить сварочные работы в тесноте (например, стоя на коленях, сидя или лежа) и при физическом контакте с электропроводящими деталями;
b) в местах, полностью или частично ограниченных электропроводящими элементами, и где опасность неизбежного или случайного контакта оператора с указанными элементами очень высока;
c) во влажных, сырых местах либо местах с повышенной температурой, где влажность или потоотделение значительно снижают электрическое сопротивление кожных покровов человеческого тела, а также изолирующие свойства аксессуаров.
Примечание 2. К местам, где имеются среды с повышенной опасностью поражения электрическим током, не относятся места, в которых электропроводящие детали, располагающиеся вблизи оператора и являющиеся источником повышенной опасности, снабжены изоляцией.
[МЭК 60974-1:2005, 3.46]
3.6. Промышленное и профессиональное применение (industrial and professional use): области применения, рассчитанные исключительно на квалифицированных специалистов или проинструктированных сотрудников.
[МЭК 60974-1:2005, 3.2]
3.7. Квалифицированный специалист, компетентное лицо, подготовленный сотрудник (expert, competent person, skilled person): сотрудник, способный к выполнению порученной ему работы и к распознаванию потенциальных опасностей за счет полученной профессиональной подготовки, приобретенных знаний и опыта, а также знания конструкции соответствующего оборудования.
Примечание. При оценке уровня профессиональной подготовки сотрудников допускается принимать во внимание наличие у них многолетнего стажа работы в соответствующей технической сфере.
[МЭК 60974-1:2005, 3.3]
3.8. Устройство подачи проволоки (wire feeder): оборудование, которое обеспечивает подачу проволоки в зону дуговой сварки и содержащее устройство управления подачей проволоки и средства для передачи энергии движения на проволоку; сюда также может входить катушка со сварочной проволокой.
[МЭК 60974-5:2007, 3.11]
3.9. Выход вспомогательного питания (auxiliary power output): контур источника сварочного тока, предназначенный для подачи питания на вспомогательное оборудование.
4. Монтаж
4.1. Общие положения
Сварочное оборудование, используемое в установках дуговой сварки, производят и применяют в соответствии со стандартами МЭК 60974-1, МЭК 60974-4, МЭК 60974-6, МЭК 60974-10, МЭК 60974-11 и МЭК 60974-12 (см. раздел 2), как указано на паспортной табличке.
При монтаже следует учитывать требования электромагнитной совместимости (ЭМС) (см. раздел 5).
