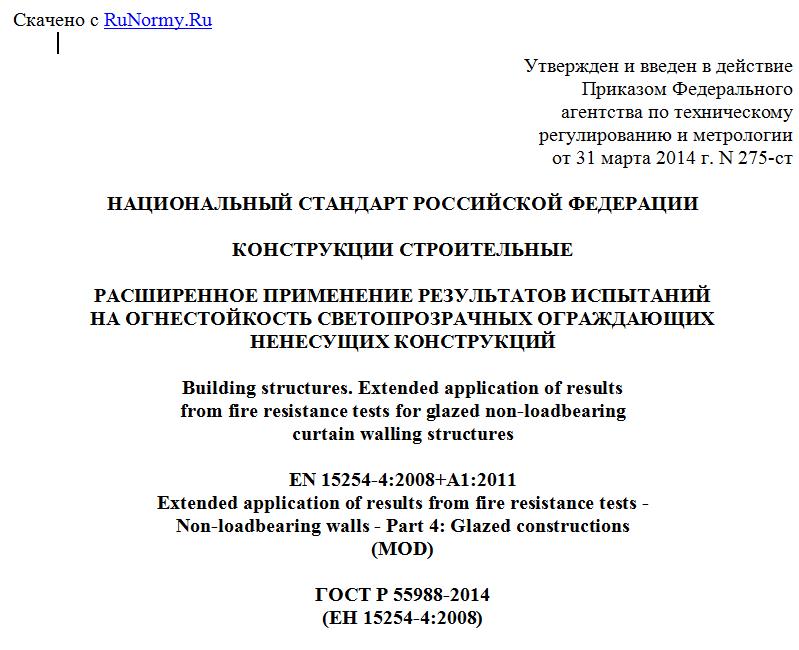

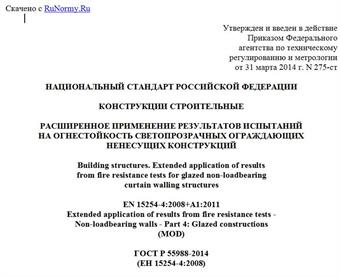

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 31 марта 2014 г. N 275-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНСТРУКЦИИ СТРОИТЕЛЬНЫЕ
РАСШИРЕННОЕ ПРИМЕНЕНИЕ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ
НА ОГНЕСТОЙКОСТЬ СВЕТОПРОЗРАЧНЫХ ОГРАЖДАЮЩИХ
НЕНЕСУЩИХ КОНСТРУКЦИЙ
Building structures. Extended application of results
from fire resistance tests for glazed non-loadbearing
curtain walling structures
EN 15254-4:2008+A1:2011
Extended application of results from fire resistance tests -
Non-loadbearing walls - Part 4: Glazed constructions
(MOD)
ГОСТ Р 55988-2014
(ЕН 15254-4:2008)
ОКС 13.200.50
Дата введения
1 октября 2014 года
Предисловие
1. Подготовлен Обществом с ограниченной ответственностью "Научный инновационный центр строительства и пожарной безопасности "М" (ООО "НИЦ СиПБ" "М") на основе собственного аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 31 марта 2014 г. N 275-ст.
4. Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту EN 15254-4:2008+А1:2011 "Расширенное применение результатов испытаний на огнестойкость. Ненесущие стены. Часть 4. Остекленные конструкции" (EN 15254-4:2008+A1:2011 "Extended application of results from fire resistance tests - Non-loadbearing walls - Part 4: Glazed constructions") путем изменения его структуры для приведения в соответствие с правилами, установленными в ГОСТ 1.5 (подразделы 4.2 и 4.3).
Сравнение структуры настоящего стандарта со структурой указанного европейского регионального стандарта приведено в дополнительном Приложении ДА.
При этом в него не включены подразделы 3.1, 3.5 - 3.11, 5.3, 6.2 - 6.5, 7.4, 8.1, 8.3, пункты 4.2.1, 4.2.2, приложения A и B, рисунок 1, таблицы 1 - 4, библиография примененного европейского регионального стандарта, которые нецелесообразно (преждевременно) применять в российской национальной стандартизации в связи с отличиями в нормировании показателей по критическим состояниям светопрозрачных ограждающих конструкций.
Указанные структурные элементы примененного европейского регионального стандарта, не включенные в основную часть настоящего стандарта, приведены в дополнительном приложении ДБ (не приводится).
Наименование настоящего стандарта изменено относительно наименования указанного европейского регионального стандарта в соответствии с ГОСТ Р 1.5 (пункт 3.5).
Изменения содержания отдельных структурных элементов выделены курсивом.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Цель настоящего стандарта - перенос результатов испытаний на огнестойкость ненесущих навесных стен и других типов аналогичных конструкций по определенным правилам, то есть расширенное применение результатов испытаний.
Объектом стандартизации разрабатываемого стандарта является процедура определения классификационных параметров согласно ст. 35 Федерального закона от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности", которые, в свою очередь, определяются непосредственно испытаниями или на основании расчетных методов, в том числе для огнестойких остекленных конструкций, испытанных в соответствии с нормативно-технической документацией, устанавливающей правила испытаний на огнестойкость светопрозрачных ограждающих конструкций и заполнения проемов.
Настоящий стандарт соответствует требованиям Федерального закона от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности" и учитывает требования к конструкциям стен наружных ненесущих (таблица 21 Федерального закона).
1. Область применения
1.1. Настоящий стандарт устанавливает процедуру распространения результатов испытаний на огнестойкость конструкций при изменении их параметров (геометрических размеров), замене элементов, используемых материалов, способов крепления с использованием метода расширенной оценки огнестойкости.
1.2. Стандарт распространяется на вертикальные ненесущие светопрозрачные ограждающие конструкции, в том числе:
- наружные ненесущие (навесные) стены;
- внутренние перегородки;
- противопожарные (неоткрывающиеся) окна, прошедшие испытания и классифицированные согласно нормативно-технической документации, устанавливающей правила испытаний на огнестойкость светопрозрачных ограждающих конструкций и заполнения проемов.
1.3. Стандарт не распространяется на следующие конструкции:
- двери, ворота, люки;
- горизонтальные конструкции.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 53307-2009 Конструкции строительные. Противопожарные двери и ворота. Метод испытаний на огнестойкость
ГОСТ 16483.1-84 Древесина. Метод определения плотности
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины согласно нормативно-технической документации, устанавливающей правила испытаний на огнестойкость светопрозрачных ограждающих конструкций и заполнения проемов, а также следующие термины с соответствующими определениями:
3.1. Система остекления: светопропускающий элемент, материалы и элементы конструкции, служащие для его крепления, используемые для монтажа светопропускающего элемента в систему рамы (стекло, уплотнительные прокладки, штапики и их крепеж, установочные планки, герметизирующие прокладки, герметизирующий состав).
3.2. Материалы для крепления светопропускающего элемента: все материалы, используемые для вставки светопропускающего элемента в раму (уплотнительные прокладки, штапики и их крепеж, установочные планки, герметизирующие прокладки, герметизирующий состав).
3.3. Система рамы: профиль рамы и крепления к опорной конструкции.
3.4. Опорная конструкция: конструкция, являющаяся основой для крепления и воспринимающая нагрузку от огнестойкой ограждающей светопрозрачной конструкции. Примечание. Данный термин отсутствует в ЕН 15254-4:2008+А1:2011, поэтому применен в настоящем стандарте.
4. Сущность метода
4.1. Общие положения
Светопрозрачные строительные конструкции являются единой взаимосвязанной системой, составляющие элементы которой (светопропускающие элементы, элементы их крепления, рама, крепление рамы и т.п.) совместно функционируют для обеспечения требуемого предела огнестойкости.
Метод расширенной оценки представляет собой определение огнестойкости светопрозрачных ограждающих конструкций при внесении в них отдельных изменений (или сочетаний изменений) на основании анализа их конструктивного исполнения и результатов испытаний по нормативно-технической документации, устанавливающей правила испытаний на огнестойкость светопрозрачных ограждающих конструкций и заполнения проемов.
В настоящем стандарте светопрозрачные ограждающие конструкции разделяются на две основные составные части: система остекления и система рамы (рисунок 1).
A - система остекления; B - система рамы, состоящая
из следующих элементов: 1 - рама; 2 - металлическая
планка, привинченная или прикрепленная болтом
к стене и раме; 3 - винт и фиксатор; 4 - стена; 5 - штапик,
привинченный или прижимной; 6 - крепление штапика;
7 - прокладка для крепления светопропускающего элемента;
8 - светопропускающий элемент; 9 - уплотнитель
или уплотнительная прокладка; 10 - установочная планка
Рисунок 1. Система остекления и система рамы
Метод должен применяться только на основании результатов испытаний, проведенных в аккредитованных испытательных лабораториях.
4.2. Использование результатов испытаний
Для расширенной оценки огнестойкости должны использоваться результаты испытаний светопрозрачных конструкций по нормативно-технической документации, устанавливающей правила испытаний на огнестойкость светопрозрачных ограждающих конструкций и заполнения проемов, наряду с анализом
