"ГОСТ ISO 21592-2013. Межгосударственный стандарт. Машины и оборудование строительные. Машины для торкретирования бетонной смеси. Терминология и технические условия"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

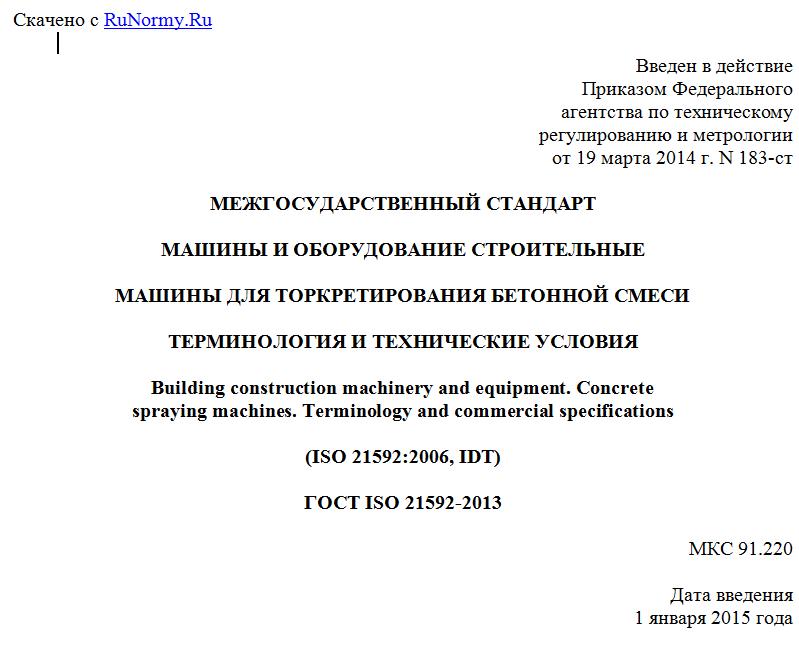

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 марта 2014 г. N 183-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

МАШИНЫ И ОБОРУДОВАНИЕ СТРОИТЕЛЬНЫЕ

МАШИНЫ ДЛЯ ТОРКРЕТИРОВАНИЯ БЕТОННОЙ СМЕСИ

ТЕРМИНОЛОГИЯ И ТЕХНИЧЕСКИЕ УСЛОВИЯ

Building construction machinery and equipment. Concrete
spraying machines. Terminology and commercial specifications

(ISO 21592:2006, IDT)

ГОСТ ISO 21592-2013

МКС 91.220

Дата введения
1 января 2015 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1. Подготовлен Обществом с ограниченной ответственностью "ИЦ "ЦНИП СДМ" (ООО "ИЦ "ЦНИП СДМ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5.
2. Внесен Техническим комитетом по стандартизации ТК 267 "Строительно-дорожные машины и оборудование".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 декабря 2013 г. N 63-П).
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт

4. Приказом Федерального агентства по техническому регулированию и метрологии от 19 марта 2014 г. N 183-ст межгосударственный стандарт ГОСТ ISO 21592-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5. Настоящий стандарт идентичен международному стандарту ISO 21592:2006 Building construction machinery and equipment - Concrete spraying machines - Terminology and commercial specifications (Машины и оборудование строительные. Машины для торкретирования бетонной смеси. Терминология и технические условия).
Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 127 "Машины землеройные" Международной организации по стандартизации (ISO) и утвержден Европейским комитетом по стандартизации CEN в качестве европейского стандарта без внесения изменений.
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
Разработанный стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а также стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза "О безопасности машин и оборудования".
6. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт устанавливает термины и определения к машинам для торкретирования бетонной смеси, используемым для футеровки, укрепления бетонных конструкций, каменных поверхностей (шахты, тоннели), кирпичных стен, стальных конструкций и деревянных опалубок. На рисунках, приведенных в Приложении А, показаны примеры типов машин для торкретирования, их конструкции и геометрические характеристики.

2. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
2.1. Установка для торкретирования бетонной смеси; установка для торкретирования цементно-песчаного раствора (concrete mixture sprayer; concrete sprayer): машина для торкретирования бетонной смеси на строительные и другие конструкции.
2.2. Торкретирование бетонной смеси (concrete mixspraying): операция по нанесению бетонного слоя с помощью набрызга под давлением.
Примечание. Процесс торкретирования бетонной смеси разделяется на два типа:
- сухой набрызг;
- влажный набрызг.

2.3. Установка для влажного торкретирования смеси; влажное торкретирование (wet mixture sprayer; wet sprayer): машина, предназначенная для торкретирования с использованием готовой бетонной смеси.
Пример - Установка для торкретирования бетононасосного типа, установка для торкретирования роторного типа.
Примечание. Штукатурные установки поршневого и винтового типа также могут быть использованы для небольших объемов работ влажным набрызгом.

2.4. Установка для сухого торкретирования смеси; сухое торкретирование (dry mixture sprayer; dry sprayer): машина, предназначенная для торкретирования бетонной смеси, которая с помощью сжатого воздуха подает цемент и заполнитель в шланг, и под определенным давлением в сопло форсунки поступает вода и происходит смешивание компонентов.
Примечание 1. Основной рабочий орган машины для сухого торкретирования - ротор, чья роль заключается в подаче сухих компонентов из зоны атмосферного давления в камеру повышенного давления.
Примечание 2. В зависимости от выполняемых работ определяются следующие типы роторов:
- для сухого набрызга;
- для влажного набрызга;
- для подачи бетонной смеси и набрызга огнеупорных материалов.

2.5. Установка для влажного и сухого торкретирования смеси; влажное и сухое торкретирование (wet and dry mixture sprayer; wet and dry sprayer): машина, предназначенная для выполнения мокрого и сухого торкретирования, в качестве альтернативы и после ее модификации.
2.6. Установка для торкретирования роторного типа (rotor type sprayer): машина, в которой материал загружается из приемного бункера в роторную камеру, затем под давлением воздуха подается в шланг и разбрызгивается через форсунку.
Примечание. Установку для торкретирования роторного типа используют для влажного и сухого торкретирования смеси.
Примечание. Например, см. Приложение А.

2.7. Установка для торкретирования бетононасосного типа (concrete pump type sprayer): машина, в которой бетонная смесь поступает в бетононасос, затем под давлением воздуха разбрызгивается через форсунку.
Примечание. Например, см. Приложение А.

2.8. Лопастное колесо (impeller type sprayer): машина, в которой бетонная смесь, поступая из бетононасоса, смешивается с ускорителем твердения и разбрызгивается по вращающемуся лопастному колесу.
Примечание. Например, см. Приложение А.

2.9. Распределительная стрела (spraying boom): сложенная и/или разложенная стрела, крепящаяся к несущей опоре и снабженная соплом, чья роль заключается в набрызге бетонной смеси в пределах досягаемости.
Примечание. Например, см. Приложение А.

2.10. Шасси (sprayer carrier): шасси, на котором смонтирована установка для торкретирования, обеспечивающее ее передвижение.
Примечание. Для монтажа установки для торкретирования, как правило, используются колесные, гусеничные и железнодорожные шасси.

2.11. Очистительное устройство (cleaning device): устройство, используемое для очистки смесителя, торкрет-форсунки, трубопровода и сопла.
2.12. Кабельный барабан (cable reel): устройство, используемое для фиксации электрических кабелей, по которым осуществляется электропитание бетононасоса, воздушного компрессора и других элементов машины.
2.13. Ускоритель твердения (quick-setting admixture): добавка, вводимая в бетонную смесь до форсунки для ускорения процесса твердения.
2.14. Рабочая масса (operating mass): масса, которая включает в себя основные единицы в рабочем состоянии, распределительную стрелу (если таковая имеется), шасси (если таковое имеется), балласт (если таковой имеется), гидравлическую, охлаждающую жидкость для очистки, заполненные баки, ручные инструменты и крепления, предусмотренные изготовителем.

3. Классификация

3.1. Основная классификация
Конструкцию установки для торкретирования определяют по следующим критериям:
- процесс торкретирования, для которого предназначена установка (см. 3.2);
- принцип работы (см. 3.3);
- управление устройством распределения (сопло/крыльчатка) (см. 3.4);
- тип шасси (см. 3.5);
- тип двигателя (см. 3.6).
