"ГОСТ 32484.2-2013 (EN 14399-2:2005). Межгосударственный стандарт. Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Испытание на предварительное натяжение"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

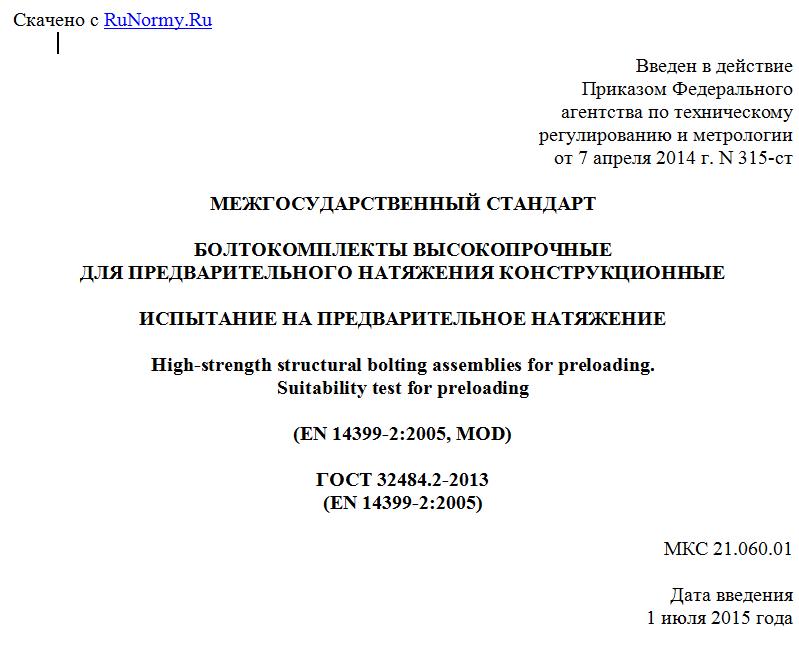

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 7 апреля 2014 г. N 315-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТОКОМПЛЕКТЫ ВЫСОКОПРОЧНЫЕ
ДЛЯ ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ КОНСТРУКЦИОННЫЕ

ИСПЫТАНИЕ НА ПРЕДВАРИТЕЛЬНОЕ НАТЯЖЕНИЕ

High-strength structural bolting assemblies for preloading.
Suitability test for preloading

(EN 14399-2:2005, MOD)

ГОСТ 32484.2-2013
(EN 14399-2:2005)

МКС 21.060.01

Дата введения
1 июля 2015 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Научно-производственный центр мостов" (ООО "НПЦ мостов")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 "Крепежные изделия"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 44-2013 от 14 ноября 2013 г.)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Украина UA Госпотребстандарт Украины

4. Приказом Федерального агентства по техническому регулированию и метрологии от 7 апреля 2014 г. N 315-ст межгосударственный стандарт ГОСТ 32484.2-2013 (EN 14399-2:2005) введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
5. Настоящий стандарт модифицирован по отношению к европейскому стандарту EN 14399-2:2005 High-strength structural bolting assemblies for preloading. Part 2: Suitability test for preloading (Болтокомплекты высокопрочные для предварительного натяжения конструкционные - Часть 2: Испытание на предварительное натяжение) путем внесения технических отклонений: приведены нормативные ссылки на межгосударственные стандарты, а также в раздел 5 внесено изменение, устраняющее приоритет метода оценки "угол поворота - усилие натяжения" над другими методами оценки k-фактора. При этом модифицированные разделы выделены вертикальной полужирной линией, расположенной слева от измененного текста, а замененный текст приведен в приложении ДБ.
Европейский стандарт EN 14399-2:2005 разработан Техническим комитетом CEN/TC 185 "Резьбовые и нерезьбовые механические соединительные детали и вспомогательное оборудование".
Перевод с английского языка (en).
Степень соответствия - модифицированная (MOD).
6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт регламентирует испытание на затяжку для определения пригодности высокопрочных болтокомплектов, применяемых для предварительного натяжения в болтовых соединениях металлических конструкций.
Целью испытания является проверка поведения болтокомплектов таким образом, чтобы гарантировать требуемое натяжение, применяя методы с достаточным запасом прочности против перетяга и разрушения.

2. Нормативные ссылки  В настоящем стандарте использованы ссылки на следующие нормативные документы: ГОСТ 32484.1-2013 (EN 14399-1:2005) Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Общие требования. ГОСТ 32484.3-2013 (EN 14399-3:2005) Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Система HR - комплекты шестигранных болтов и гаек. ГОСТ 32484.4-2013 (EN 14399-4:2005) Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Система HV - комплекты шестигранных болтов и гаек. ГОСТ 32484.5-2013 (EN 14399-5:2005) Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Плоские шайбы ГОСТ 32484.6-2013 (EN 14399-6:2005) Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Плоские шайбы с фаской ISO 898-1:2013 <1> Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

--------------------------------
<1> Действует до введения ГОСТ, разработанного на основе ISO 898-1:2013. Перевод стандарта имеется в Федеральном агентстве по техническому регулированию и метрологии. На территории России действует ГОСТ Р ИСО 898-1-2011 (ISO 898-1:2009, IDT).

3. Термины и определения

В настоящем стандарте применены термины с соответствующими определениями по ГОСТ 32484.1.

4. Обозначения и сокращения

В настоящем стандарте используются следующие обозначения и сокращения:
A - удлинение, мм;
As - номинальная площадь расчетного сечения, мм2; (см. ISO 898-1)
d - номинальный диаметр резьбы, мм;
Fb - усилие предварительного натяжения болта, кН,
Fbi - индивидуальное усилие натяжение болта, связанное с вращением гайки, крутящим моментом или удлинением болта, кН;
Fbm - среднее значение величины Fbi кН;
Fbimax - максимальное усилие натяжение болта во время испытания, кН;
Fp - заданное значение предварительного натяжения (0,7fub x As), кН;
fub - номинальный предел прочности (Rm,ном), МПа;
k - коэффициент закручивания;
ki - индивидуальное значение коэффициента закручивания;
km - среднее значение коэффициента закручивания;
lbeff - эффективная длина натянутого болта как сумма толщины стягиваемого пакета (t) и половины высоты нагруженной гайки, мм;
M - крутящий момент, прикладываемый во время испытания, Нм;
Mi - индивидуальная величина крутящего момента, полученного во время испытания, Н * м;
Mspec - заданная величина крутящего момента, Н * м;
n - номер результата испытания;
sF - предполагаемое среднее квадратичное отклонение величины Fbi;
sk - предполагаемое среднее квадратичное отклонение величины k;
t - толщина стягиваемого болтом пакета, мм;
VF - коэффициент вариации величины Fbi;
Vk - коэффициент вариации величины ki;
- угол поворота гайки вокруг неподвижного болта, град;
- величина угла поворота гайки в индивидуальном испытании, при котором усилие натяжения болта достигло Fp, °C
- величина угла поворота гайки в индивидуальном испытании, при котором усилие натяжения достигает максимального значения Fbi.max, °C,
- величина угла поворота гайки в индивидуальном испытании, при котором испытание останавливают, и при котором величина усилия натяжения , °C,
- угловая разность, которая определяется, как , и соответствует точке, при которой достигнуто максимальное усилие натяжения, °C,
- угловая разность, которая определяется, как , и соответствует точке, в которой испытание было остановлено, °C,
- минимальное значение , в соответствии с определенным стандартом на продукцию, °C,
- длина приспособления для испытания: общая сумма толщин стягиваемых элементов от опорной поверхности гайки до опорной поверхности болта, мм.

5. Принцип испытаний

Принцип испытания заключается в затягивании болтокомплекта и измерении в процессе натяжения усилия натяжения и, если требуется:
Для просмотра документа целиком скачайте его >>>
