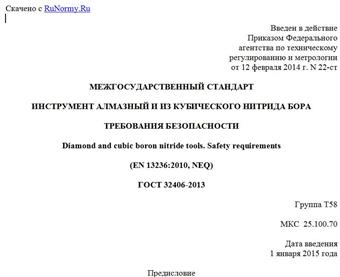

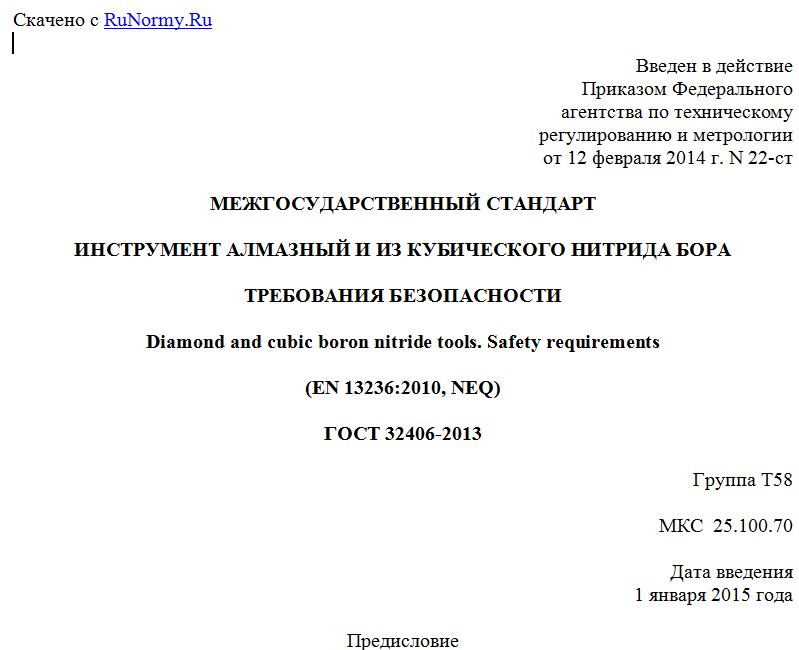

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 февраля 2014 г. N 22-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИНСТРУМЕНТ АЛМАЗНЫЙ И ИЗ КУБИЧЕСКОГО НИТРИДА БОРА
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Diamond and cubic boron nitride tools. Safety requirements
(EN 13236:2010, NEQ)
ГОСТ 32406-2013
Группа Т58
МКС 25.100.70
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Межгосударственным техническим комитетом по стандартизации МТК 95 "Инструмент".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 5 ноября 2013 г. N 61-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4. Настоящий стандарт соответствует европейскому стандарту EN 13236:2010. Safety requirements for superabrasive products (Требования безопасности для продукции из суперабразивов).
Перевод с английского языка (en).
Степень соответствия - неэквивалентная (NEQ).
В настоящем стандарте реализованы требования технического регламента Таможенного союза "О безопасности машин и оборудования" применительно к объекту технического регулирования:
- механическая прочность алмазных и из кубического нитрида бора шлифовальных кругов;
- механическая прочность крепления сплошного алмазоносного слоя или слоя из кубического нитрида бора к корпусу отрезных кругов;
- прочность крепления алмазоносных сегментов к корпусу отрезных кругов;
- маркировка.
5. Приказом Федерального агентства по техническому регулированию и метрологии от 12 февраля 2014 г. N 22-ст межгосударственный стандарт ГОСТ 32406-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на алмазные и из кубического нитрида бора шлифовальные круги на керамической (V), органической (B), металлической (M), гальванической (G) связках, отрезные круги на органической (B), металлической (M), гальванической (G) связках, а также алмазные шлифовальные головки на керамической (V), органической (B), металлической (M) связках (далее - инструмент).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.2.003-91. Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.009-99. Станки металлообрабатывающие. Общие требования безопасности
ГОСТ 12.2.010-75. Система стандартов безопасности труда. Машины ручные пневматические. Общие требования безопасности
ГОСТ 12.2.013.0-91 (МЭК 745-1-82). Система стандартов безопасности труда. Машины ручные электрические. Общие требования безопасности и методы испытаний
ГОСТ 12.2.030-2000. Система стандартов безопасности труда. Машины ручные. Шумовые характеристики. Нормы. Методы испытаний
ГОСТ 2270-78. Инструмент абразивный. Основные размеры элементов крепления
ГОСТ 17770-86. Машины ручные. Требования к вибрационным характеристикам
ГОСТ 30513-97. Инструмент абразивный и алмазный. Методы испытаний на безопасность.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Механическая прочность: свойство круга или головки выдерживать центробежные нагрузки без разрушения или отрыва алмазоносного слоя, слоя из кубического нитрида бора при предельной рабочей скорости .
3.2. Рабочая скорость v, м/с: окружная скорость на периферии круга или головки, при которой осуществляют абразивную обработку.
3.3. Предельная рабочая скорость , м/с: максимально допустимая рабочая окружная скорость круга или головки, при которой должна обеспечиваться их механическая прочность.
3.4. Частота вращения n, 1/мин или : число оборотов в единицу времени круга или головки при рабочей скорости.
3.5. Предельная частота вращения , 1/мин или : число оборотов в единицу времени круга или головки при предельной рабочей скорости.
3.6. Скорость пробного пуска , м/с: предельная рабочая скорость , умноженная на коэффициент пробного пуска .
3.7. Коэффициент пробного пуска : величина, с помощью которой определяется скорость пробного пуска .
3.8. Испытательная скорость , м/с: окружная скорость, при которой не разрушаются круг или головка под действием центробежной силы.
3.9. Коэффициент испытательной скорости : отношение испытательной скорости к предельной рабочей скорости .
3.10. Коэффициент запаса прочности круга или головки : отношение квадрата испытательной скорости к квадрату предельной рабочей скорости .
Примечание. .
3.11. Закрытая рабочая зона: зона, в которой проводят обработку на стационарных станках с принудительной механической подачей, включая подвод и отвод детали или круга. При этом работающий защищен от возможного разрыва круга или отрыва алмазоносного слоя, слоя из кубического нитрида бора, алмазоносного сегмента от корпуса круга.
4. Перечень опасностей
4.1. При обработке материалов инструментом опасными и вредными факторами являются:
- отрыв алмазоносного слоя или слоя из кубического нитрида от корпуса круга;
- отрыв алмазоносного сегмента от корпуса отрезного круга;
- разрыв шлифовального круга или шлифовальной головки;
- повышенная концентрация вредных веществ, запыленность воздуха рабочей зоны, образование в нем аэрозолей при обработке с использованием смазочно-охлаждающей жидкости (СОЖ).
5. Требования безопасности и меры защиты
5.1. Инструмент следует изготовлять со следующими предельными рабочими скоростями : 16; 20; 25; 32; 35; 40; 45; 50; 63; 80; 100; 125; 140; 160; 180; 200; 225; 250; 280; 320 м/с.
Таблица перевода наиболее применяемых предельных рабочих скоростей в частоту вращения приведена в Приложении А.
5.2. Предельные рабочие скорости инструмента должны соответствовать указанным в таблицах 1 - 3.
Таблица 1
