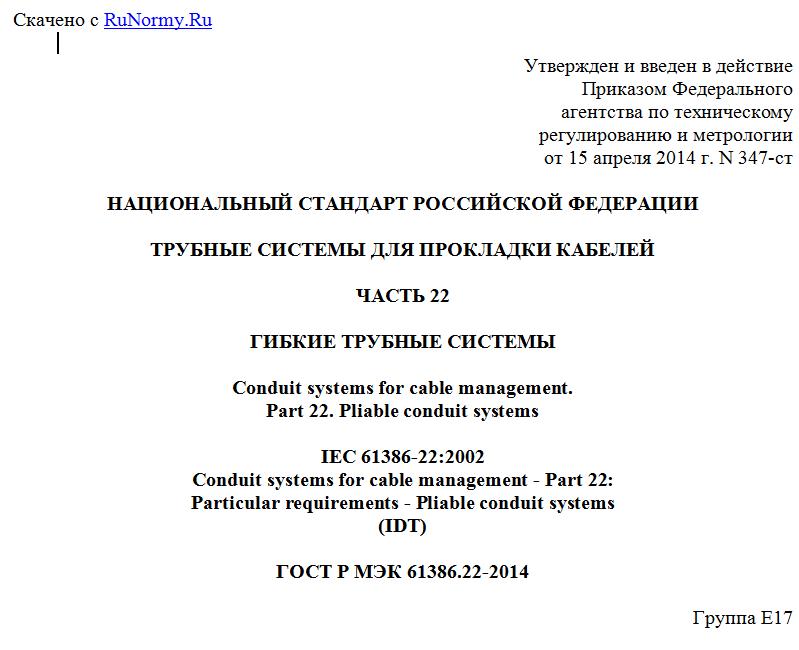

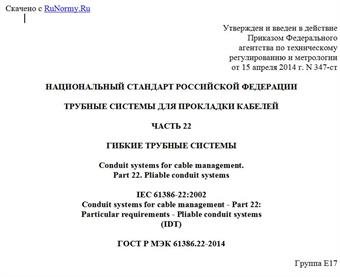

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБНЫЕ СИСТЕМЫ ДЛЯ ПРОКЛАДКИ КАБЕЛЕЙ
ЧАСТЬ 22
ГИБКИЕ ТРУБНЫЕ СИСТЕМЫ
Conduit systems for cable management.
Part 22. Pliable conduit systems
IEC 61386-22:2002
Conduit systems for cable management - Part 22:
Particular requirements - Pliable conduit systems
(IDT)
ГОСТ Р МЭК 61386.22-2014
Группа Е17
ОКС 29.120.10
ОКСТУ 3402
Дата введения
1 января 2015 года
Предисловие
1 ПОДГОТОВЛЕН Московским институтом энергобезопасности и энергосбережения на основе собственного аутентичного перевода на русский язык указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 апреля 2014 г. N 347-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 61386-22:2002 "Системы кабелепроводов для электрических установок. Часть 22. Системы гибких кабелепроводов" (IEC 61386-22:2002 "Conduit systems for cable management - Part 22: Particular requirements - Pliable conduit systems").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Требования настоящего стандарта дополняют или изменяют соответствующие пункты МЭК 61386-1 "Трубные системы для прокладки кабелей Часть 1. Общие требования".
Отсутствие ссылки на раздел или пункт МЭК 61386-1 означает, что для трубных систем, прокладываемых в земле, применяются общие требования, содержащиеся в МЭК 61386-1.
Подпункты, таблицы и рисунки, являющиеся дополнением к МЭК 61386-1, нумеруются, начиная с 101.
1. Область применения
Настоящий стандарт устанавливает требования для гибких трубных систем, включая самовосстанавливающиеся трубные системы.
2. Нормативные ссылки
Применяют МЭК 61386-1, раздел 2.
3. Термины и определения
Применяют МЭК 61386-1, раздел 3.
4. Общие требования
Применяют МЭК 61386-1, раздел 4.
5. Общие требования к испытаниям
Применяют МЭК 61386-1, раздел 5.
6. Классификация
Применяют МЭК 61386-1, раздел 6, за исключением:
Подпункты 6.1.1.1, 6.1.2.1, 6.1.3.1, 6.1.3.4, 6.1.4.1 и 6.1.5.1 не применяют.
7. Маркировка и документация
Применяют МЭК 61386-1, раздел 7, со следующим дополнением.
7.1.101 Труба должна быть промаркирована в соответствии с 7.1 равномерно вдоль всей длины предпочтительно с шагом 1 м, но не более 3 м. Где это технически нецелесообразно, маркировка должна быть на бирке, прикрепленной к изделию на каждом конце или на упаковке.
Соответствие проверяют осмотром.
7.1.102 Изготовитель должен указать для системы минимальный диаметр и классификацию в соответствии с разделом 6.
Соответствие проверяют осмотром.
8. Размеры
8.1 Резьбы труб должны соответствовать МЭК 60423.
Наружные диаметры неметаллических труб должны соответствовать МЭК 60423.
Наружные диаметры металлических и композитных труб могут не соответствовать МЭК 60423 при условии, что их конструкция предназначена для применения только с концевой трубной арматурой, соответствующей МЭК 60423.
Соответствие проверяют по МЭК 60423.
8.2 Нарезные трубы и трубная арматура, кроме концевой трубной арматуры, должны соответствовать требованиям таблицы 101. Ненарезная трубная арматура, за исключением арматуры, являющейся частью трубной системы, с указанной прочностью на растяжение, должна соответствовать требованиям таблицы 102. Минимальный диаметр трубной системы указывается изготовителем.
Соответствие проверяют измерением.
Таблица 101
Длина резьбы
Размер Наружная резьба Внутренняя резьба
Минимальная длина, мм Минимальная длина, мм
6 5,5 6,5
8 6,5 7,5
10 8,5 9,5
12 10,5 11,5
16 12,5 13,5
20 14,0 15,0
25 17,0 18,0
32 19,0 20,0
40 19,0 20,0
50 19,0 20,0
63 19,0 20,0
75 19,0 20,0
Таблица 102
Максимальный диаметр и минимальная длина входной части
Размер Наружная резьба Внутренняя резьба
Максимальный диаметр входной части, мм Минимальная длина входной части, мм
6 6,5 6,0
8 8,5 8,0
10 10,5 10,0
12 12,5 12,0
16 16,5 16,0
20 20,5 20,0
25 25,5 25,0
32 32,6 30,0
40 40,7 32,0
50 50,8 42,0
63 63,9 50,0
