Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 7 апреля 2014 г. N 318-ст

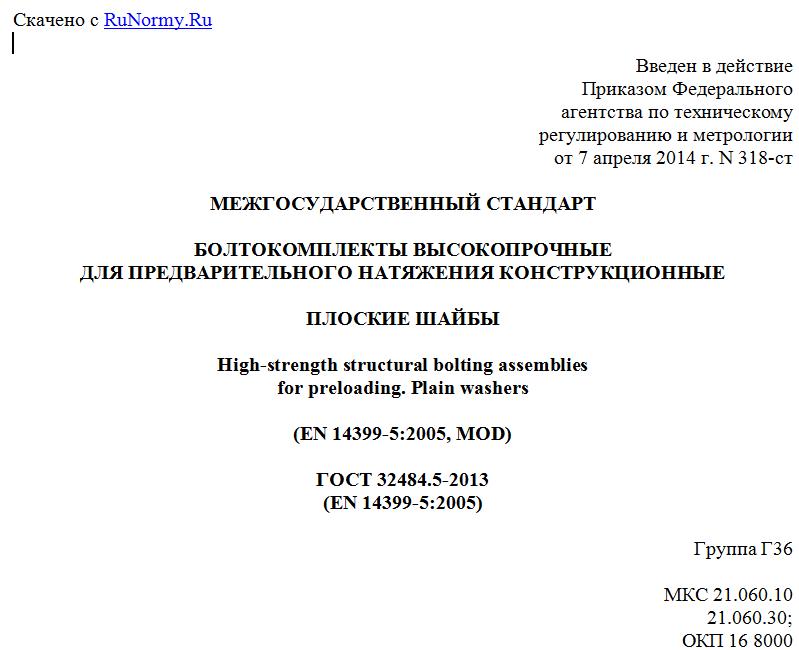

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БОЛТОКОМПЛЕКТЫ ВЫСОКОПРОЧНЫЕ
ДЛЯ ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ КОНСТРУКЦИОННЫЕ
ПЛОСКИЕ ШАЙБЫ
High-strength structural bolting assemblies
for preloading. Plain washers
(EN 14399-5:2005, MOD)
ГОСТ 32484.5-2013
(EN 14399-5:2005)
Группа Г36
МКС 21.060.10
21.060.30;
ОКП 16 8000
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Обществом с ограниченной ответственностью "Научно-производственный центр мостов" (ООО "НПЦ мостов").
2. Внесен Техническим комитетом по стандартизации ТК 229 "Крепежные изделия".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 14 ноября 2013 г. N 44-2013).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Украина UA Минэкономразвития Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 7 апреля 2014 г. N 318-ст межгосударственный стандарт ГОСТ 32484.5-2013 (EN 14399-5:2005) введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
5. Настоящий стандарт модифицирован по отношению к европейскому стандарту EN 14399-5:2005 High-strength structural bolting assemblies for preloading. Part 5: Plain washers (Болтокомплекты высокопрочные для предварительного натяжения конструкционные - Часть 5: Шайбы плоские) путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.
Европейский стандарт EN 14399-5:2005 разработан Техническим комитетом CEN/TC 185 "Резьбовые и нерезьбовые механические соединительные детали и вспомогательное оборудование".
Перевод с английского языка (en).
Степень соответствия - модифицированная (MOD).
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт распространяется на два технических решения комплектов конструкционных болтов, гаек и шайб (болтокомплектов). Эти решения использованы в различных системах (HR и HV) болтокомплектов (см. таблицу 1). Обе системы апробированы, и выбор той или иной системы для применения осуществляет потребитель. Таблица 1 Комплект болт/гайка/шайба
Болтокомплекты Болт/гайка/шайба Система HR Болтокомплекты Болт/гайка/шайба Система HV
Общие требования ГОСТ 32484.1
Комплект болт/гайка ГОСТ 32484.3 ГОСТ 32484.4
Маркировка HR HV
Класс прочности 8.8/8 10.9/10 10.9/10
Шайба ГОСТ 32484.5 или ГОСТ 32484.6 ГОСТ 32484.5 или ГОСТ 32484.6
Маркировка H H
Стандарт на предварительное натяжение ГОСТ 32484.2
Однако для рабочих характеристик болтокомплекта важно, чтобы не происходило смешивания болтов и гаек из разных систем. Поэтому болты и гайки для обеих систем стандартизированы в разных частях одного стандарта и имеют свою маркировку. Болтокомплекты для предварительного натяжения очень чувствительны к качеству изготовления и применяемой смазке. Поэтому важно, чтобы болтокомплекты были изготовлены одним изготовителем, который является ответственным за собираемость болтокомплекта. По этой же причине важно, чтобы покрытие болтокомплекта производилось одним изготовителем. Помимо механических свойств болтокомплекта необходимо обеспечить технологические свойства, чтобы при использовании соответствующей технологии затяжки достигалось усилие предварительного натяжения. Для этого разработан метод оценки пригодности болтов, гаек и шайб для натяжения, который показывает, обеспечено ли данное технологическое свойство болтокомплекта. В настоящий стандарт включены следующие дополнительные по отношению к требованиям международного стандарта EN 14399-5:2005 требования, отражающие потребности национальных экономик стран - участников ЕАСС, и учтены особенности изложения межгосударственных стандартов (в соответствии с ГОСТ 1.5-2001), а именно приведены нормативные ссылки на межгосударственные стандарты, добавлены виды покрытий со ссылками на соответствующие стандарты. Указанные изменения включены в разделы 2, 4 настоящего стандарта, при этом модифицированные разделы выделены вертикальной полужирной линией, расположенной слева от измененного текста, а замененный текст приведен в Приложении ДА.
1. Область применения
Настоящий стандарт совместно с ГОСТ 32484.1-2013 устанавливает требования на закаленные и отпущенные плоские шайбы для соединений высокопрочных болтов и гаек с предварительным натяжением с увеличенным размером под ключ, с резьбой от М12 до М36 включительно.
Шайбы по настоящему стандарту допускается применять только под гайкой.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие нормативные документы:
ГОСТ 32484.1-2013 Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Общие требования.
ГОСТ 9.307-89 Единая система защиты от коррозии и старения. Покрытие горячее цинковое. Общие требования и методы контроля.
ISO 3269:2000 <1> Изделия крепежные. Приемочный контроль.
ISO 4759-3:2000 <2> Изделия крепежные. Допуски. Часть 3. Плоские круглые шайбы для болтов, винтов и гаек. Классы точности A и C.
ISO 10683:2000 <3> Детали крепежные. Покрытия, полученные при нанесении дисперсии чешуек цинка неэлектролитическим методом.
EN 13811:2003 <4> Термодиффузионное цинкование. Цинковые диффузионные покрытия на железных изделиях. Технические условия.
--------------------------------
<1> Действует до введения ГОСТ, разработанного на основе ISO 3269:2000. Перевод стандарта имеется в Федеральном агентстве по техническому регулированию и метрологии. На территории России действует ГОСТ Р ИСО 3269-2009 (ISO 3269:2000, IDT).
<2> Действует до введения ГОСТ, разработанного на основе ISO 4759-3:2000. Перевод стандарта имеется в Федеральном агентстве по техническому регулированию и метрологии. На территории России действует ГОСТ Р ИСО 4759-3-2009 (ISO 4759-3:2000, IDT).
<3> Соответствующий межгосударственный стандарт отсутствует. На территории России действует ГОСТ Р ИСО 10683-2013 (ISO 10683:2000, IDT).
<4> Соответствующий межгосударственный стандарт отсутствует. На территории России действует ГОСТ Р 9.316-2006.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом, следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Размеры
Размеры шайб должны соответствовать указанным на рисунке 1 и в таблице 2.
Рисунок 1
Таблица 2
Размеры шайб
Номинальный размер d (номинальный
