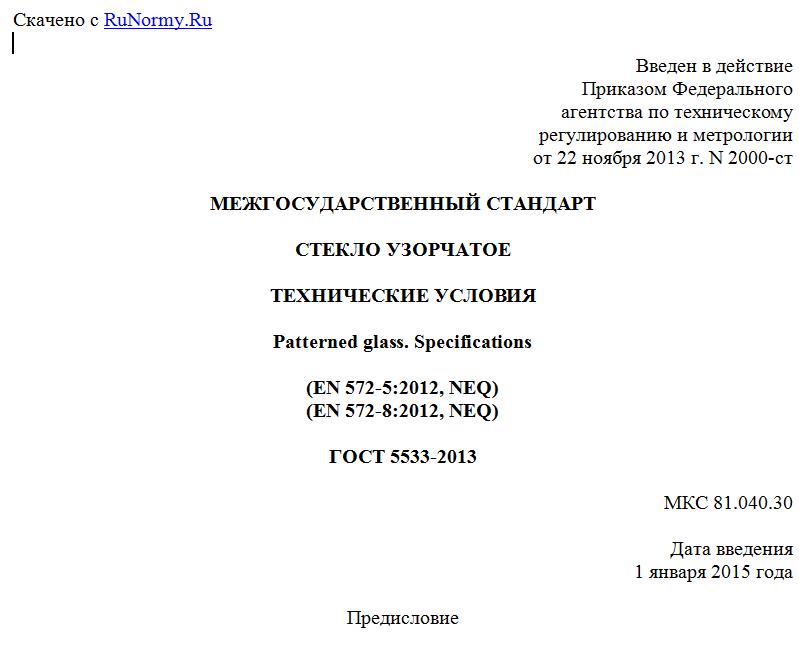

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 2000-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СТЕКЛО УЗОРЧАТОЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Patterned glass. Specifications
(EN 572-5:2012, NEQ)
(EN 572-8:2012, NEQ)
ГОСТ 5533-2013
МКС 81.040.30
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Институт стекла".
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 60-П от 18 октября 2013 г.).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 2000-ст межгосударственный стандарт ГОСТ 5533-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5. Настоящий стандарт соответствует следующим европейским стандартам: EN 572-5:2012. Glass in building - Basic soda lime silicate glass products - Part 5: Patterned glass (Стекло в строительстве. Базовые изделия из натрий-кальций-силикатного стекла. Часть 5: Узорчатое стекло), EN 572-8:2012. Glass in building - Basic soda lime silicate glass products - Part 8: Supplied and final cut sizes (Стекло в строительстве. Базовые изделия из натрий-кальций-силикатного стекла. Часть 8. Поставляемые и окончательные размеры) в части требований к номинальной толщине, предельным отклонениям по толщине, смещению узора.
Степень соответствия - неэквивалентная (NEQ).
6. Взамен ГОСТ 5533-86.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячных информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на узорчатое листовое стекло (далее - стекло), предназначенное для остекления светопрозрачных конструкций и изготовления изделий строительного, технического и бытового назначения, в том числе закаленных и многослойных стекол, стекол с покрытиями, стеклопакетов, изделий для мебели, интерьеров.
Стандарт может быть использован для подтверждения соответствия, в том числе сертификации.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 3519-91. Материалы оптические. Методы определения двулучепреломления
ГОСТ 10134.1-82. Стекло неорганическое и стеклокристаллические материалы. Методы определения водостойкости при 98 °C
ГОСТ 26302-93. Стекло. Методы определения коэффициентов направленного пропускания и отражения света
ГОСТ 32278-2013. Стекло и изделия из него. Методы определения оптических характеристик. Определение цветовых координат
ГОСТ 32361-2013. Стекло и изделия из него. Пороки. Термины и определения
ГОСТ 32529-2013. Стекло и изделия из него. Правила приемки
ГОСТ 32530-2013. Стекло и изделия из него. Маркировка, упаковка, транспортирование, хранение
ГОСТ 32539-2013. Стекло и изделия из него. Термины и определения
ГОСТ 32557-2013. Стекло и изделия из него. Методы контроля геометрических параметров и показателей внешнего вида.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 32361 и ГОСТ 32539.
4. Классификация, основные параметры и размеры
4.1. Стекло должно быть изготовлено в соответствии с требованиями настоящего стандарта, по технологической и конструкторской документации, утвержденной в установленном порядке.
4.2. Стекло в зависимости от цвета и коэффициента направленного пропускания света подразделяют на:
- бесцветное стекло;
- окрашенное в массе стекло.
4.3. Стекло в зависимости от категории размеров подразделяют на:
- стекло твердых размеров (ТР);
- стекло свободных размеров (СВР).
4.4. Номинальная толщина, предельные отклонения по толщине листа стекла должны соответствовать значениям, указанным в таблице 1.
Таблица 1
Номинальная толщина, предельные отклонения
по толщине листа стекла
В миллиметрах
Номинальная толщина Предельное отклонение
3 +/- 0,5
4
5
6
8 +/- 0,8
10 +/- 1,0
12 +/- 1,5
14
15
19 +/- 2,0
4.5. Предельные отклонения размеров по длине и ширине листа стекла должны соответствовать значениям, указанным в таблице 2.
Таблица 2
Предельные отклонения размеров по длине
и ширине листа стекла
В миллиметрах
Номинальная толщина Предельное отклонение по длине (ширине) стекла
СВР ТР при длине кромки
до 1500 включ. св. 1500 до 3000 включ. св. 3000
3, 4, 5, 6 +/- 3 +/- 1 +/- 2 +/- 2
8, 10 +/- 4 +/- 2 +/- 3
12, 14, 15, 19 +/- 5 +/- 3
4.6. Разность длин диагоналей листа стекла не должна превышать значений, указанных в таблице 3.
Таблица 3
Разность длин диагоналей листа стекла
