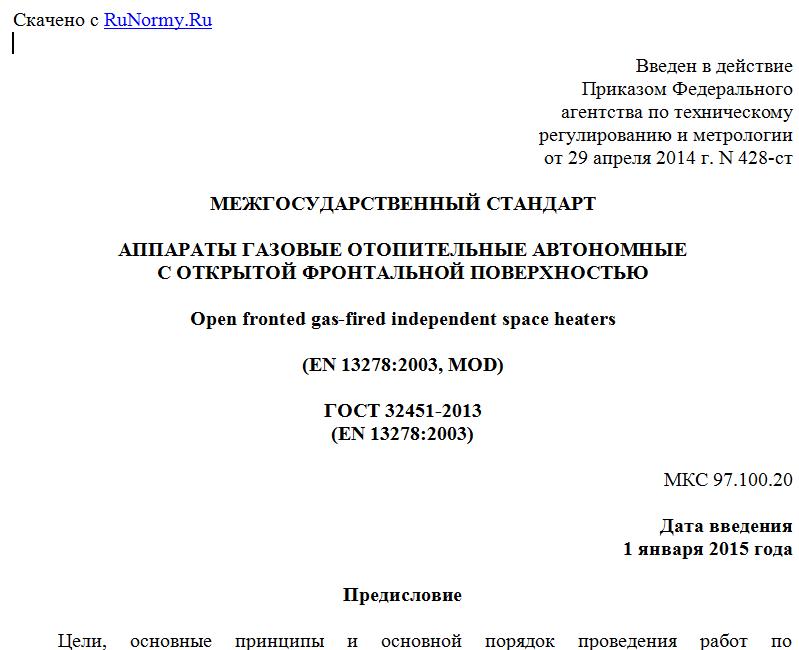

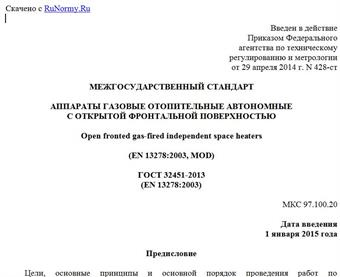

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 апреля 2014 г. N 428-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АППАРАТЫ ГАЗОВЫЕ ОТОПИТЕЛЬНЫЕ АВТОНОМНЫЕ
С ОТКРЫТОЙ ФРОНТАЛЬНОЙ ПОВЕРХНОСТЬЮ
Open fronted gas-fired independent space heaters
(EN 13278:2003, MOD)
ГОСТ 32451-2013
(EN 13278:2003)
МКС 97.100.20
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Обществом с ограниченной ответственностью "Сертификационно-испытательный центр электротехнических изделий и газового оборудования" (ООО "СИЦ ЭТИГАЗ") на основе собственного аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2013 г. N 44)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2014 г. N 428-ст межгосударственный стандарт ГОСТ 32451-2013 (EN 13278:2003) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5 Настоящий стандарт модифицирован по отношению к европейскому региональному стандарту EN 13278:2003 Open fronted gas-fired independent space heaters (Обогреватели газовые автономные с открытым очагом) путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
Степень соответствия - модифицированная (MOD).
Перевод с английского языка (EN).
Официальные экземпляры европейского регионального стандарта, на основе которого разработан настоящий межгосударственный стандарт, и европейских региональных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Ссылки на европейские региональные стандарты, которые приняты в качестве межгосударственных стандартов, заменены в разделе "Нормативные ссылки" и тексте стандарта ссылками на соответствующие независимые и модифицированные межгосударственные стандарты.
Информация о соответствии ссылочных межгосударственных стандартов международным и европейским региональным стандартам приведена в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт устанавливает требования безопасности к конструкции, характеристикам, методам испытаний, маркировке и рациональному использованию энергии газовых отопительных автономных аппаратов с открытой фронтальной поверхностью, оснащенных вентилятором удаления продуктов сгорания или без него (далее - приборы).
Настоящий стандарт распространяется на приборы:
- типов B11AS, B11BS, B14AS и B14BS (называемые в настоящем стандарте приборы типа B1);
- оснащенные атмосферной горелкой;
- с отводом продуктов сгорания в дымоход напрямую либо через вентилятор;
- номинальной тепловой мощностью не более 20 кВт (на основе низшей теплоты сгорания).
Настоящий стандарт не распространяется на:
- приборы с закрытой передней стенкой;
- приборы каталитического горения;
- приборы для систем канального воздушного отопления;
- приборы со стабилизатором тяги.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие нормативные стандарты:
ГОСТ 7.67-2003 (ИСО 3166-1:1997) Система стандартов по информации, библиотечному и издательскому делу. Коды названий стран
ГОСТ 1494-77 (СТ СЭВ 3231-81) Электротехника. Буквенные обозначения основных величин
ГОСТ 6211-81 Основные нормы взаимозаменяемости. Резьба трубная коническая
ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 12969-67 Таблички для машин и приборов. Технические требования
ГОСТ 14192-96 Маркировка грузов
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 32028-2012 (EN 161:2001) Клапаны автоматические отсечные для газовых горелок и аппаратов. Общие технические требования и методы испытаний
ГОСТ 32029-2012 (EN 257:1992) Термостаты (терморегуляторы) механические для газовых приборов. Общие технические требования и методы испытаний
ГОСТ IEC 60730-2-9-2011 (МЭК 60730-2-9:2008) Автоматические электрические управляющие устройства бытового и аналогичного назначения. Часть 2-9. Частные требования к термочувствительным управляющим устройствам
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется принять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 Прибор и его составные части
3.1.1 конвектор: Прибор для обогрева помещения при помощи теплого воздуха, нагреваемого в основном за счет конвекции.
3.1.2 прибор с принудительной конвекцией: Прибор, в котором воздух обогреваемого помещения продувается через теплообменник принудительно.
3.1.3 прибор с имитацией горящего твердого топлива: Прибор, который имитирует визуальный эффект горения твердого топлива.
3.1.4 прибор с открытой передней стенкой: Прибор, в котором имеется открытое пламя или незащищенные нагретые поверхности.
3.1.5 прибор с закрытой передней стенкой: Прибор, в котором не имеется открытого пламени или незащищенных нагретых поверхностей.
3.1.6 рабочие поверхности: Части прибора, которые имеют температуры, превышающие пределы, указанные в 6.4.1, за исключением частей, к которым возможно прикосновение во время нормального использования прибора, например поверхности, прилегающие к ручке управления.
3.1.7 устройство, подключающее газ: Часть прибора, которая предназначена для присоединения к системе газоснабжения.
3.1.8 уплотнение механическое: Устройство для обеспечения герметичности конструкции, состоящее из нескольких (в большинстве случаев металлических) деталей, без использования жидкостей, паст, лент и т.д. Бывает, например:
- уплотнение "металл по металлу";
- коническое металлическое уплотнение;
- круглое уплотнение (О-образное кольцо);
- плоское уплотнение.
3.1.9 газовый контур: Часть прибора, по которому транспортируется газ, между устройством, подключающим газ, и горелкой(ами) прибора.
3.1.10 добавочный дроссель: Устройство с одним или несколькими отверстиями, расположенное в газовом контуре между устройством, подключающим газ, и горелкой(-ами) прибора, таким образом, что происходит уменьшение присоединительного давления и расхода газа в газовом потоке до заданного давления и расхода газа в горелке.
3.1.11 устройство предварительной настройки расхода газа: Узел, при помощи которого можно установить заданное значение расхода газа через горелку, соответствующее условиям эксплуатации; процесс настройки этого устройства называется предварительной настройкой расхода газа.
3.1.12 установка устройства предварительной настройки расхода газа: Фиксирование устройства предварительной настройки расхода газа, осуществляемое при помощи винта или подобного ему фиксатора, в позиции, определяемой изготовителем или монтажником.
3.1.13 пломбирование устройства предварительной настройки расхода газа: Фиксация устройства предварительной настройки расхода газа при помощи
