"ГОСТ 33082-2014. Межгосударственный стандарт. Конструкции деревянные. Методы определения несущей способности узловых соединений"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

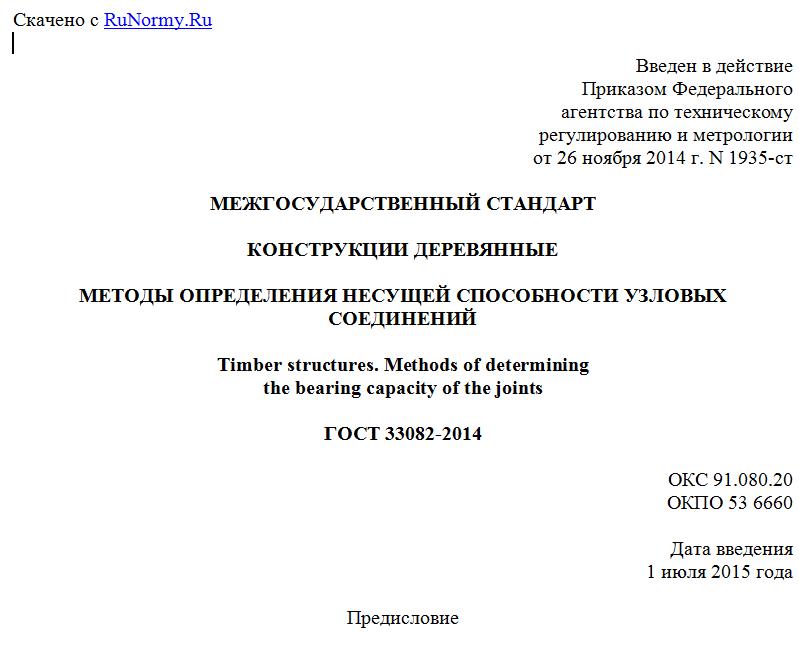

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 ноября 2014 г. N 1935-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КОНСТРУКЦИИ ДЕРЕВЯННЫЕ

МЕТОДЫ ОПРЕДЕЛЕНИЯ НЕСУЩЕЙ СПОСОБНОСТИ УЗЛОВЫХ СОЕДИНЕНИЙ

Timber structures. Methods of determining
the bearing capacity of the joints

ГОСТ 33082-2014

ОКС 91.080.20
ОКПО 53 6660

Дата введения
1 июля 2015 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Центральным научно-исследовательским, проектно-конструкторским и технологическим институтом им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко), отделением ОАО "НИЦ "Строительство"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 14 ноября 2014 г. N 72-П)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Украина UA Минэкономразвития Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N 1935-ст межгосударственный стандарт ГОСТ 33082-2014 введен в действие в качестве национального стандарта Российской Федерации с 01 июля 2015 г.
5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

1.1 Настоящий стандарт распространяется на деревянные конструкции, воспринимающие при эксплуатации статические нагрузки, и устанавливает общие требования к методам кратковременных испытаний узловых соединений элементов конструкций (далее - соединения) с различными свойствами деформирования под нагрузкой, в т.ч. соединений для сплачивания (по высоте сечения) и сращивания (по длине), при определении их несущей способности.
1.2 Положения настоящего стандарта учитывают требования, содержащиеся в [1].
1.3 Регламентированные настоящим стандартом испытания могут быть применены как для типовых, так и для новых проектных решений соединений при их экспериментальной проверке, а также для контрольных испытаний узлов ответственных конструкций с целью проверки правильности расчетных предпосылок, технологичности узлов и качества их изготовления.
1.4 Требования настоящего стандарта также могут быть использованы для обоснования технических требований к соединениям или при решении спорных и конфликтных ситуаций.

2. Нормативные ссылки

В настоящем стандарте приведены нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 577-68 Индикаторы часового типа с ценой деления 0,01 мм. Технические условия
ГОСТ 3749-77 Угольники поверочные 90°. Технические условия
ГОСТ 16588-91 (ИСО 4470-81) Пилопродукция и деревянные детали. Методы определения влажности
ГОСТ 20850-2014 Конструкции деревянные клееные несущие. Общие технические условия
ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие и изгиб. Технические условия
ГОСТ 33080-2014 Конструкции деревянные. Классы прочности конструкционных пиломатериалов и методы их определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте приведены термины и определения по ГОСТ 20850, а также следующие термины с соответствующими определениями:
3.1 соединение деревянной конструкции: Часть конструкции, соединяющая ее элементы и выполняющая определенные несущие функции.
3.2 несущая способность соединения: Предельные величины усилия (нагрузки) и деформаций, при которых не происходят разрушение или недопустимые деформации соединения.
3.3 эксплуатационная несущая способность соединения: Несущая способность с учетом величины и продолжительности действия эксплуатационных нагрузок.
3.4 деформирование узлового соединения: Зависимость взаимного смещения соединяемых элементов соединения от величины нагрузки.
3.5 нагельное узловое соединение: Соединение элементов узла с помощью нагелей из различных материалов цилиндрической или другой формы, устанавливаемых в сверленые или фрезерованные гнезда или вдавливаемых в древесину.
3.6 упругая деформация соединения: Величина взаимного смещения элементов соединения, линейно зависящая от нагрузки.
3.7 остаточная деформация соединения: Сохранившаяся величина взаимного смещения элементов соединения при одном или нескольких циклах нагружения после полного снятия нагрузки на соединение.

4. Сокращения

В настоящем стандарте применены сокращения, приведенные в таблице 4.1.

Таблица 4.1

Сокращения

Обозначение в национальных и межгосударственных стандартах Обозначение в европейских региональных стандартах Наименование
Нагрузки (N)
Nt Ft Нагрузка, соответствующая заданному времени t нагружения
Ne Fe Нагрузка, соответствующая пределу упругой работы соединения
Nn Fn Нагрузка, достигнутая на определенной ступени нагружения
Nmax Fmax Разрушающая нагрузка при испытании соединения
Деформации (d)
de We Величина деформации соединения, соответствующая пределу упругой его работы
dп Wo Величина полной деформации за цикл нагружения
dо - Величина остаточной деформации
dу we Величина упругой деформации
- Величина разности полных деформаций
Время (t)
tn t Время нагружения на определенной ступени
t1 - Продолжительность нагружения одной ступени
t2 - Продолжительность действия нагрузки на одной ступени
tmax - Общая продолжительность испытаний
Несущая способность (R)
Rd Rd Проектная несущая способность соединения
Rexp - Несущая способность соединения по результатам испытаний
Rexpp - Несущая способность при пластическом виде разрушения соединения
Rexpv - Несущая способность при хрупком виде разрушения соединения
Коэффициенты (k)
kv ks Коэффициент безопасности, учитывающий ограниченное количество испытанных образцов соединения
kt kmod Коэффициент безопасности, учитывающий время испытания соединения
kep - Коэффициент безопасности, учитывающий пластический характер разрушения соединения
kev - Коэффициент безопасности, учитывающий хрупкий характер разрушения соединения
cv - Коэффициент изменчивости (вариации) данных испытаний выборки образцов
Прочие
n n Количество испытанных образцов соединений
lgA - Величина, равная значению 17,1 в точке условного пересечения прямой длительной прочности древесины оси абсцисс lgt

5. Общие требования к узловым соединениям
и образцам для испытаний
