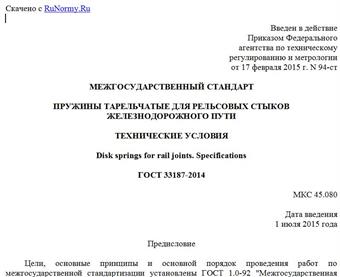

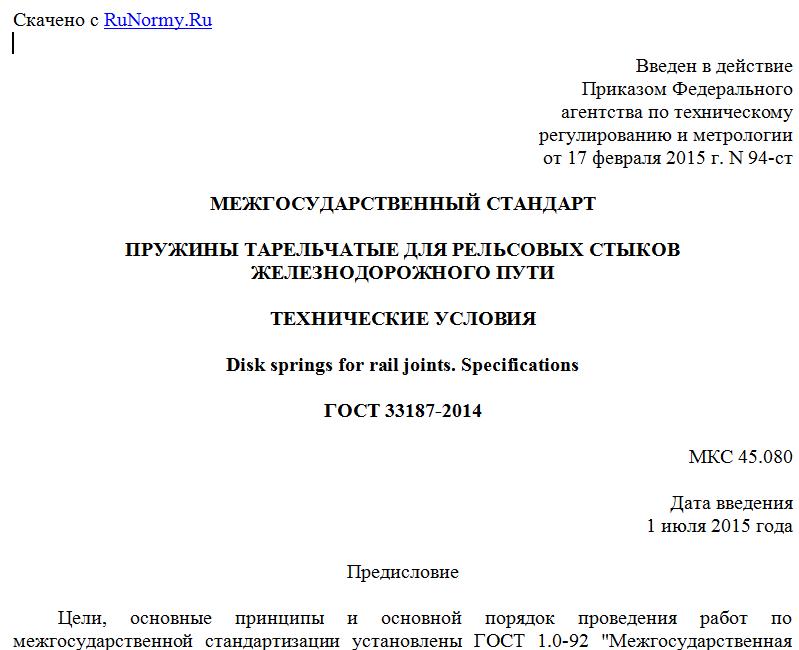

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 февраля 2015 г. N 94-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРУЖИНЫ ТАРЕЛЬЧАТЫЕ ДЛЯ РЕЛЬСОВЫХ СТЫКОВ
ЖЕЛЕЗНОДОРОЖНОГО ПУТИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Disk springs for rail joints. Specifications
ГОСТ 33187-2014
МКС 45.080
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным бюджетным образовательным учреждением высшего профессионального образования "Петербургский государственный университет путей сообщения Императора Александра I" (ФГБОУ ВПО "ПГУПС").
2. Внесен Межгосударственным техническим комитетом по стандартизации МТК 524 "Железнодорожный транспорт".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 5 декабря 2014 г. N 46-П).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 17 февраля 2015 г. N 94-ст межгосударственный стандарт ГОСТ 33187-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 года.
5. Введен впервые.
Настоящий стандарт может быть применен на добровольной основе для соблюдения требований технических регламентов:
"О безопасности высокоскоростного железнодорожного транспорта"
"О безопасности инфраструктуры железнодорожного транспорта".
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на тарельчатые пружины для рельсовых стыков (далее - пружины), используемые в стыковых скреплениях железнодорожных рельсов типов Р65 и Р75 по ГОСТ 18267 <*> или ГОСТ 24182 <*>.
--------------------------------
<*> В Российской Федерации действует ГОСТ Р 51685-2013 "Рельсы железнодорожные. Общие технические условия".
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.302-88 (ИСО 1463-82, ИСО 2064-80, ИСО 2106-82, ИСО 2128-76, ИСО 2177-85, ИСО 2178-82, ИСО 2360-82, ИСО 2361-82, ИСО 2819-80, ИСО 3497-76, ИСО 3543-81, ИСО 3613-80, ИСО 3882-86, ИСО 3892-80, ИСО 4516-80, ИСО 4518-80, ИСО 4522-1-85, ИСО 4522-2-85, ИСО 4524-1-85, ИСО 4524-3-85, ИСО 4524-5-85, ИСО 8401-86) Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 9013-59 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу
ГОСТ 9378-93 (ИСО 2632-1-85, ИСО 2632-2-85) Образцы шероховатости поверхности (сравнения). Общие технические условия
ГОСТ 10905-86 Плиты поверочные и разметочные. Технические условия
ГОСТ 14959-79 Прокат из рессорно-пружинной углеродистой и легированной стали. Технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 17769-83 (ИСО 3269-99) Изделия крепежные. Правила приемки
ГОСТ 18267-82 Рельсы железнодорожные типов Р50, Р65 и Р75 широкой колеи, термообработанные путем объемной закалки в масле. Технические условия
ГОСТ 24182-80 Рельсы железнодорожные широкой колеи типов Р75, Р65 и Р50 из мартеновской стали. Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
Владелец инфраструктуры железнодорожного транспорта: юридическое лицо или индивидуальный предприниматель, имеющие инфраструктуру железнодорожного транспорта общего пользования на праве собственности или ином праве и оказывающие услуги по ее использованию на основании договора.
4. Конструкция и размеры
4.1. Конструкция и размеры пружин должны соответствовать указанным на рисунке 1.
Исполнение 1
Исполнение 2
Рисунок 1. Конструкция и размеры пружин
--------------------------------
<*> Размеры, в том числе подлежащие контролю при подтверждении минимально необходимых требований безопасности.
Пример условного обозначения: пружина с наружным диаметром 70 мм, внутренним диаметром 27,2 мм, толщиной 5 мм, максимальной деформацией 3 мм:
Пружина тарельчатая 70 x 27,2 x 5 x 3 ГОСТ.
4.2. Неровность опорной плоскости пружины - не более 0,15 мм.
4.3. Отклонение от соосности наружного и внутреннего диаметров - не более 0,3 мм.
5. Технические требования
5.1. Основные характеристики, требования к материалам
5.1.1. Пружины изготавливают методом горячей штамповки из листового или полосового проката из стали марки 60С2 или 55С2 по ГОСТ 14959.
5.1.2. На поверхности пружин не допускаются трещины, раковины, расслоения, ржавчина, следы разъедания, электроожоги.
5.1.3. Допускается устранять мелкие забоины, отдельные риски, царапины, следы от инструмента, если их глубина не превышает половины величины допуска на толщину пружины, считая от фактического размера, пологой зачисткой. Указанные дефекты не должны выходить на кромки.
Глубина зачистки не должна превышать половины величины допуска на толщину пружины, считая от фактического размера. В местах зачистки не допускаются резкие переходы.
Пологую зачистку дефектов следует проводить до заневоливания.
5.1.4. Параметр шероховатости механически обработанных поверхностей Ra <= 6,3 мкм по ГОСТ 2789.
5.1.5. Пружины после штамповки подвергают закалке и отпуску.
