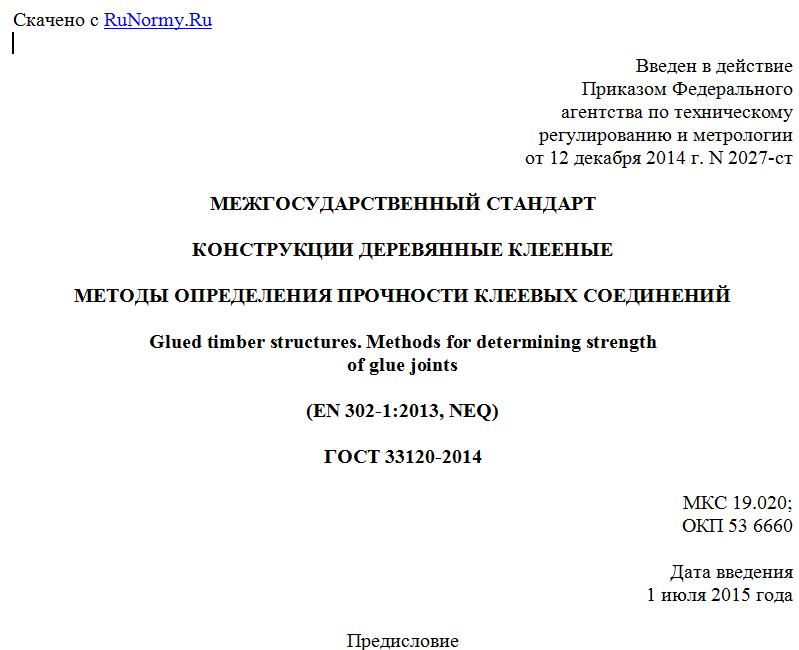

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 декабря 2014 г. N 2027-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОНСТРУКЦИИ ДЕРЕВЯННЫЕ КЛЕЕНЫЕ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ КЛЕЕВЫХ СОЕДИНЕНИЙ
Glued timber structures. Methods for determining strength
of glue joints
(EN 302-1:2013, NEQ)
ГОСТ 33120-2014
МКС 19.020;
ОКП 53 6660
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Центральным научно-исследовательским, проектно-конструкторским и технологическим институтом им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко), отделением ОАО "НИЦ "Строительство".
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 5 декабря 2014 г. N 46-2014).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Настоящий стандарт соответствует европейскому региональному стандарту EN 302-1:2013 Adhesives for load-bearing timber structures - Test methods - Part 1: Determination of longitudinal tensile shear strength; German version EN 302-1:2013 (Клеи для несущих деревянных конструкций. Методы испытаний. Часть 1. Определение предела прочности при растяжении на продольный сдвиг) в части метода испытаний, типа и размера образцов.
Перевод с английского языка (en).
Степень соответствия - неэквивалентная (NEQ).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 12 декабря 2014 г. N 2027-ст межгосударственный стандарт ГОСТ 33120-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
6. Взамен ГОСТ 15613.4-78, 15613.1-84, 25884-83, 25885-83.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает методы испытаний по определению прочности клеевых соединений деревянных клееных конструкций (далее - конструкции) и древесно-плитных материалов с древесиной.
2. Нормативные ссылки
В настоящем стандарте приведены нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 166-89 (ИСО 3599-79) Штангенциркули. Технические условия
ГОСТ 3749-77 Угольники поверочные 90°. Технические условия
ГОСТ 8026-92 Линейки поверочные. Технические условия
ГОСТ 16483.0-89 (ИСО 3129-75) Древесина. Общие требования к физико-механическим испытаниям
ГОСТ 16588-91 (ИСО 4470-81) Пилопродукция и деревянные детали. Методы определения влажности
ГОСТ 20850-2014 Конструкции деревянные клееные несущие. Общие технические условия
ГОСТ 24104-2001 Весы лабораторные. Общие технические требования
ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 20850.
4. Отбор и подготовка образцов
4.1. В зависимости от целей испытаний образцы выпиливают:
а) из изделий или конструкций по завершении технологического процесса изготовления (внутризаводской контроль);
б) из изделий или конструкций на различных этапах эксплуатации при их мониторинге;
в) из специально изготовленных заготовок при выполнении исследовательских и лабораторных работ (при разработке и оценке клеев, выборе и контроле режимов склеивания и др.).
Образцы с видимыми пороками древесины или дефектами изготовления испытаниям не допускаются.
Влажность древесины образцов должна быть 8% - 12%, если иное не предусмотрено методикой испытаний.
4.2. До начала испытаний образцы или заготовки, из которых выпиливают образцы, необходимо выдерживать (кондиционировать) в нормальных температурно-влажностных условиях [относительной влажности воздуха (60 +/- 5)% и температуре (20 +/- 2) °C] для отверждения клея и релаксации внутренних напряжений в древесине в течение, не менее:
- 1 суток - при внутризаводском контроле,
- до полного отверждения клея согласно технической документации от поставщика клея - при лабораторных испытаниях и исследовательских работах.
Выпиливание образцов из элементов или конструкций проводят не ранее чем через 24 ч после их распрессовки.
Условия кондиционирования образцов для проведения исследовательских и лабораторных работ могут отличаться от указанных выше.
4.3. При проведении испытаний в целях заводского контроля фиксируют основные параметры изготовления изделий и конструкций; при лабораторном контроле эти параметры задаются в зависимости от целей проводимых исследований.
4.4. Число испытываемых образцов при заводском контроле указывают в нормативных документах на конструкции, при лабораторных и исследовательских испытаниях - устанавливают методикой конкретных исследований, но не менее 10.
4.5. Перед испытаниями образцов должны быть измерены их геометрические размеры и определена влажность древесины, а также, при необходимости, другие физические характеристики (плотность древесины, ширина годичных колец и др.).
Влажность образцов должна соответствовать требованиям стандартов на конкретные конструкции.
4.6. Размеры и форму образцов принимают в зависимости от принятых методик испытаний, приведенных ниже.
Величина допустимых отклонений от номинальных размеров образцов должна находиться в пределах +/- 0,1 мм. Размеры образца, не входящие в расчетные формулы (например, длина образца при испытаниях зубчатых соединений на изгиб), должны быть выдержаны с точностью до 3 - 5 мм.
При изготовлении одна из осей образца должна располагаться вдоль волокон древесины. Годичные слои на торцевых поверхностях должны быть параллельны одной паре противоположных граней и перпендикулярны другой. Между смежными гранями образцов должны быть прямые углы.
4.7. На каждый образец должна быть нанесена маркировка, указывающая номер образца.
4.8. При проведении испытаний фиксируют значение разрушающей нагрузки и характер разрушения образца (отношение площади разрушения образца по древесине к площади разрушения по клеевой прослойке, выраженное в процентах).
4.9. Испытания образцов проводят при температуре воздуха (20 +/- 2) °C и влажности (65 +/- 5)%. Допускается проводить кратковременные испытания в помещении с другой температурой и влажностью воздуха при условии их проведения сразу же после кондиционирования образцов.
5. Приборы и инструмент
5.1. Для проведения испытаний необходимы следующие оборудование и инструмент:
- испытательная машина по ГОСТ 28840 с погрешностью измерения нагрузки не более 1%, позволяющая проводить испытания со скоростью перемещения нагружающей головки от 0,5 до 10 мм/мин;
- приспособления для зажима образцов и передачи на них нагрузки (указаны далее применительно к каждому виду испытаний);
- влагомер по ГОСТ 16588 для определения влажности древесины образцов с погрешностью не более +/- 1%;
- весы по ГОСТ 24104 с пределом измерения до 1 кг и точностью +/- 1 г;
- приборы для измерения температуры и влажности воздуха;
- штангенциркуль по ГОСТ 166 с погрешностью измерения не более 0,1 мм;
- измерительная линейка с точностью измерения до 1 мм по ГОСТ 8026;
- поверочный угольник 90° по ГОСТ 3749.
5.2. Все используемые оборудование и инструмент должны своевременно поверяться в соответствующих метрологических центрах.
6. Метод определения предела прочности клеевого соединения
при скалывании вдоль волокон древесины
6.1. Принцип испытаний основан на приложении усилия к единичному клеевому соединению при продольном сжатии (параллельно волокнам древесины).
