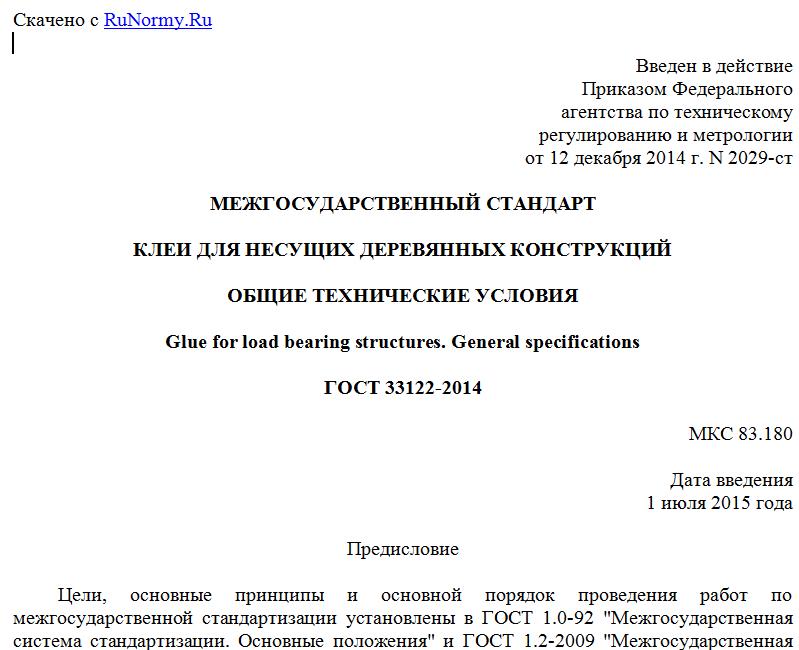

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 декабря 2014 г. N 2029-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КЛЕИ ДЛЯ НЕСУЩИХ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Glue for load bearing structures. General specifications
ГОСТ 33122-2014
МКС 83.180
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Центральным научно-исследовательским, проектно-конструкторским и технологическим институтом им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко), отделением ОАО "НИЦ "Строительство"; ООО "Акзо Нобель ЛКМ в деревообработке" концерна Акзо Нобель
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46-2014)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 12 декабря 2014 г. N 2029-ст межгосударственный стандарт ГОСТ 33122-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на клеи для деревянных клееных несущих конструкций (далее - клеи) и устанавливает классификацию, общие технические требования, методы испытаний, правила приемки и оценки их качества при входном контроле на заводах - изготовителях клееных деревянных конструкций (КДК), а также определяет требования к эксплуатационным характеристикам.
Клеи, выпускаемые по настоящему стандарту, допускается применять для изготовления других клееных деревянных деталей и изделий (декоративных стоек, щитовых деталей и др.) в тех случаях, когда требуется высокая водо- и атмосферостойкость клеевых соединений.
Требования настоящего стандарта следует учитывать при разработке нормативных документов, технической и технологической документации на их применение.
2. Нормативные ссылки
В настоящем стандарте приведены нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 20850-2014 Конструкции деревянные клееные несущие. Общие технические условия
ГОСТ 24104-2001 Весы лабораторные. Общие технические требования
ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры
ГОСТ 25271-93 (ИСО 2555-89) Пластмассы. Смолы жидкие, эмульсии или дисперсии. Определение кажущейся вязкости по Брукфильду
ГОСТ 33120-2014 Конструкции деревянные клееные. Методы определения прочности клеевых соединений
ГОСТ 33121-2014 Конструкции деревянные клееные. Методы определения стойкости клеевых соединений к температурно-влажностным воздействиям
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом, следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 20850, а также следующие термины с соответствующими определениями:
3.1 квалификационные испытания: Единоразовые испытания, проводимые аккредитованными организациями для определения соответствия конкретной торговой марки клея соответствующему типу.
3.2 тип клея: Клей, обеспечивающий прочность, в том числе длительную, а также стойкость клеевых соединений, необходимые для применения в конструкциях определенной функциональной ответственности, а также определенных условий эксплуатации.
3.3 жизнеспособность клея: Период времени между моментом смешивания клея и отвердителя и моментом, пока смесь еще может быть использована.
3.4 динамическая вязкость: Характеристика клея, по значению которой частично делается выбор клея для применения в конкретном случае. Определяется вискозиметрами ротационного типа по крутящему моменту с установленной скоростью ротора или по скорости вращения ротора при заданном крутящем моменте.
3.5 феноло-формальдегидные (ФФ) клеи: Двухкомпонентные клеи на основе феноло-формальдегидных смол, отверждаемые с помощью кислых отвердителей.
3.6 феноло-резорцино-формальдегидные (ФРФ) клеи: Двухкомпонентные клеи на основе феноло-резорцино-формальдегидных смол.
3.7 аминопластиковые (АП) клеи: Двухкомпонентные клеи, состоящие из смол на основе аминопластов (меламино-формальдегидных, мочевино-меламино-формальдегидных) и отвердителей.
3.8 эмульсионные полимер-изоцианатные клеи (ЭПИ клеи): Клеи, состоящие из водной эмульсии полимеров или смеси водных эмульсий полимеров и изоцианатного отвердителя.
3.9 однокомпонентные полиуретановые (ПУ) клеи: Клеи на основе уретановых полимеров, образующих поперечные связи при реакции с водой.
4. Классификация
4.1 Используемые клеи должны соответствовать требованиям настоящего стандарта, условиям договоров на поставку и изготавливаться по технологической документации изготовителя.
4.2 Клеи в зависимости от прочности, в том числе длительной, и стойкости относят к типу I, II или III. Классификация типов клеев, в зависимости от вида клея по смоляному компоненту и способу нанесения, представлена в таблице 1.
Таблица 1
Тип клея По виду смоляного компонента Способ нанесения
I ФРФ; АП В виде клеевой смеси (предварительное перемешивание компонентов)
II ФРФ; АП Раздельное нанесение компонентов
III ЭПИ В виде клеевой смеси (предварительное перемешивание компонентов)
ПУ В виде однокомпонентного состава
Примечания 1 Область применения указанных типов клеев в зависимости от класса функционального назначения конструкций и условий их эксплуатации приведена в ГОСТ 20850. 2 Допускается использование эпоксидного клея для вклеивания металлических стержней, а также для склеивания древесины с древесиной и древесными материалами.
5. Технические требования
5.1 Применяемые клеи конкретных марок в зависимости от их типа должны обеспечивать стойкость клеевых соединений к различным температурно-влажностным воздействиям, а также прочность клеевых соединений, в том числе длительную, не ниже групп и значений, указанных в таблице 2.
Таблица 2
Тип клея Водостойкость Стойкость к цикличным температурно-влажностным воздействиям Теплостойкость Морозостойкость Показатель общего расслоения, %, не более Предел прочности на скалывание при растяжении вдоль волокон, МПа, при толщине клеевого шва, мм Длительная прочность клеевых соединений, (-) лет
0,5 1 2
I Повышенная Повышенная Повышенная или нормальная Нормальная 5 9 8 6 100
II Повышенная Повышенная Повышенная или нормальная Нормальная 5 9 8 6 50
III Повышенная - Нормальная Нормальная 10 9 8 6 -
Примечания 1 Область применения указанных типов клеев в зависимости от класса функционального назначения конструкций и условий их эксплуатации приведена в ГОСТ 20850. 2 Предел прочности на скалывание при растяжении определяется на образцах с толщиной клеевого шва 0,5; 1 или 2 мм в зависимости от назначения и рекомендаций производителя. 3 Если предел прочности на скалывание при растяжении вдоль волокон образцов с толщиной клеевого шва 0,5 мм меньше 9 МПа, то максимальная толщина клеевых швов при изготовлении должна быть 0,1 мм. В этом случае проверка проводится на образцах с толщиной клеевого шва 0,3 мм.
5.2 Отнесение конкретных марок клеев к типу I, II или III должно выполняться после проведения квалификационных испытаний в аккредитованной лаборатории (организации). Необходимые перечень и объем испытаний клеевых соединений в зависимости от предполагаемого типа клея представлены в приложении А.
5.3 Показатели качества клеев устанавливают в нормативных документах и технической документации на клеи конкретных марок по следующему перечню показателей, включая внешний вид:
- физико-химические показатели:
- массовая доля сухого остатка,
- водородный показатель pH;
Для просмотра документа целиком скачайте его >>>
