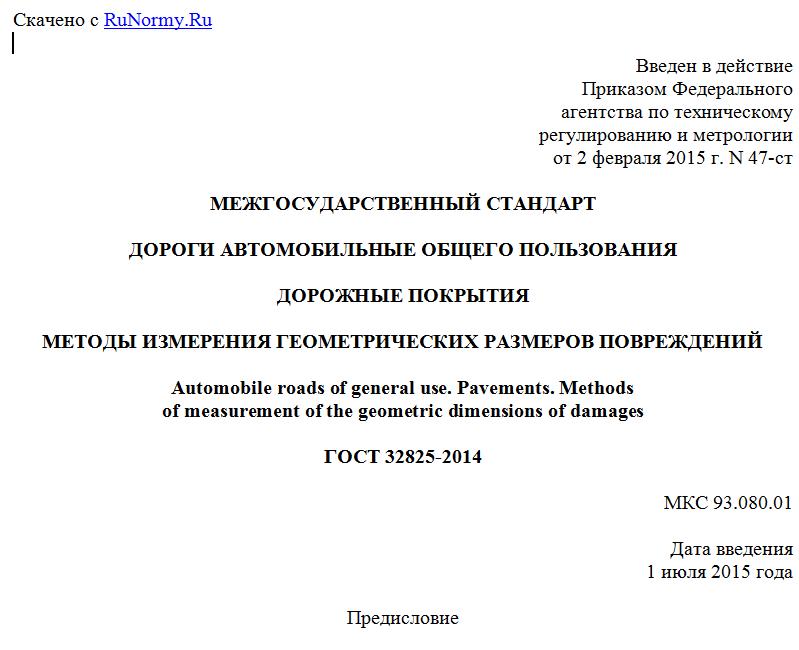

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 2 февраля 2015 г. N 47-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
ДОРОЖНЫЕ ПОКРЫТИЯ
МЕТОДЫ ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ РАЗМЕРОВ ПОВРЕЖДЕНИЙ
Automobile roads of general use. Pavements. Methods
of measurement of the geometric dimensions of damages
ГОСТ 32825-2014
МКС 93.080.01
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Обществом с ограниченной ответственностью "Центр метрологии, испытаний и стандартизации", Межгосударственным техническим комитетом по стандартизации МТК 418 "Дорожное хозяйство".
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 25 июня 2014 г. N 45).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 2 февраля 2015 г. N 47-ст межгосударственный стандарт ГОСТ 32825-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г. с правом досрочного применения.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на методы измерения геометрических размеров повреждений дорожных покрытий, влияющих на безопасность дорожного движения, на автомобильных дорогах общего пользования на стадии их эксплуатации.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 30412-96 Дороги автомобильные и аэродромы. Методы измерений неровностей и покрытий.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Вертикальное смещение дорожных плит: смещение дорожных плит цементобетонного покрытия относительно друг друга в вертикальном направлении.
3.2. Волна (гребенка): чередование впадин и выступов на дорожном покрытии в продольном направлении по отношению к оси автомобильной дороги.
3.3. Впадина: местная деформация, имеющая вид плавного углубления дорожного покрытия без разрушения материала покрытия.
3.4. Выбоина: местное разрушение дорожного покрытия, имеющее вид углубления с резко очерченными краями.
3.5. Выкрашивание: поверхностное разрушение дорожного покрытия в результате отделения зерен минерального материала из покрытия.
3.6. Выпотевание: выступление излишка вяжущего на поверхность дорожного покрытия с изменением текстуры и цвета покрытия.
3.7. Выступ: местная деформация, имеющая вид плавного возвышения дорожного покрытия без разрушения материала покрытия.
3.8. Дорожная одежда: конструктивный элемент автомобильной дороги, воспринимающий нагрузку от транспортных средств и передающий ее на земляное полотно.
3.9. Дорожное покрытие: верхняя часть дорожной одежды, устраиваемая на дорожном основании, непосредственно воспринимающая нагрузки от транспортных средств и предназначенная для обеспечения заданных эксплуатационных требований и защиты дорожного основания от воздействия погодно-климатических факторов.
3.10. Колейность: плавное искажение поперечного профиля автомобильной дороги, локализованное вдоль полос наката.
3.11. Неровность ямочного ремонта: возвышение или углубление ремонтного материала относительно поверхности дорожного покрытия в местах проведения ремонта.
3.12. Повреждение дорожного покрытия: нарушение целостности (сплошности) или функциональности дорожного покрытия, вызванное внешними воздействиями либо обусловленное нарушениями технологии строительства автомобильных дорог.
3.13. Полоса наката: продольная полоса на поверхности проезжей части автомобильной дороги, соответствующая траектории движения колес транспортных средств, движущихся по полосе движения.
3.14. Пролом: полное разрушение дорожного покрытия на всю толщину, имеющее вид углубления с резко очерченными краями.
3.15. Разрушение кромки покрытия: откалывание асфальтобетона или цементобетона от краев дорожного покрытия с нарушением его целостности.
3.16. Просадка: деформация дорожной одежды, имеющая вид углубления с плавно очерченными краями, без разрушения материала покрытия.
3.17. Сетка трещин: взаимопересекающиеся продольные, поперечные и криволинейные трещины, делящие поверхность ранее монолитного покрытия на ячейки.
3.18. Сдвиг: местная деформация асфальтобетонного покрытия, имеющая вид выступов и впадин с плавно очерченными краями, образовавшаяся вследствие сдвига слоев покрытия по основанию или верхнего слоя покрытия по нижележащему.
3.19. Сплошное разрушение дорожного покрытия: состояние дорожного покрытия, на котором при визуальной оценке площадь повреждений составляет более половины от общей площади оцениваемого участка покрытия.
3.20. Трещина: разрушение дорожного покрытия, проявляющееся в нарушении сплошности покрытия.
4. Требования к средствам измерений
4.1. При проведении измерений геометрических размеров повреждений применяются следующие средства измерений:
- трехметровая рейка с клиновым промерником по ГОСТ 30412;
- линейка металлическая по ГОСТ 427 с ценой деления 1 мм;
- рулетка металлическая по ГОСТ 7502 с номинальной длиной не менее 5 м и классом точности 3;
- устройство для измерения расстояния с погрешностью измерения расстояний не более 10 см.
Допускается применение иных средств измерений с точностью, не уступающей указанным выше параметрам.
4.2. Допускается применение автоматизированного оборудования для измерения колейности с точностью измерений, не уступающей указанной в 9.1. При измерении колейности автоматизированным оборудованием метод измерений - согласно инструкции изготовителя.
5. Методы измерений
5.1. Метод измерения величины колейности
Сущность метода заключается в измерении клиновым промерником или металлической линейкой максимального просвета под трехметровой рейкой, уложенной на дорожное покрытие перпендикулярно к оси автомобильной дороги.
5.2. Метод измерения величины сдвига, волны и гребенки
Сущность метода заключается в измерении протяженности повреждения в направлении, параллельном оси автомобильной дороги, и измерении клиновым промерником или металлической линейкой максимального просвета под трехметровой рейкой, уложенной на дорожное покрытие в направлении, параллельном оси автомобильной дороги.
5.3. Метод измерения величины геометрических размеров выбоины, пролома и просадки
Сущность метода заключается в измерении площади повреждения, соответствующей площади прямоугольника со сторонами, параллельными и перпендикулярными к оси проезжей части автомобильной дороги, описанного вокруг поврежденного места, и определения глубины повреждений путем измерения клиновым промерником или металлической линейкой максимального просвета под трехметровой рейкой.
5.4. Метод измерения величины возвышения или углубления неровности ямочного ремонта
Сущность метода заключается в измерении клиновым промерником или металлической линейкой максимального просвета под трехметровой рейкой, уложенной в местах ремонта повреждений дорожного покрытия.
5.5. Метод измерения величины геометрических размеров сетки трещин, шелушения, выкрашивания и выпотевания
Сущность метода заключается в измерении площади повреждения, соответствующей площади прямоугольника со сторонами, параллельными и перпендикулярными к оси проезжей части, описанного вокруг поврежденного места.
5.6. Метод измерения величины вертикального смещения дорожных плит
Сущность метода заключается в измерении величины смещения поверхности дорожных плит цементобетонного покрытия относительно друг друга в вертикальном направлении.
5.7. Метод измерения величины геометрических размеров разрушения кромки покрытия
