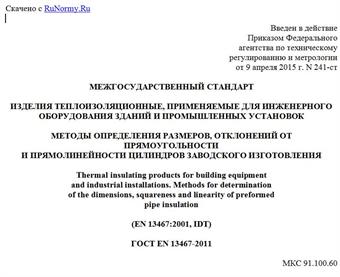

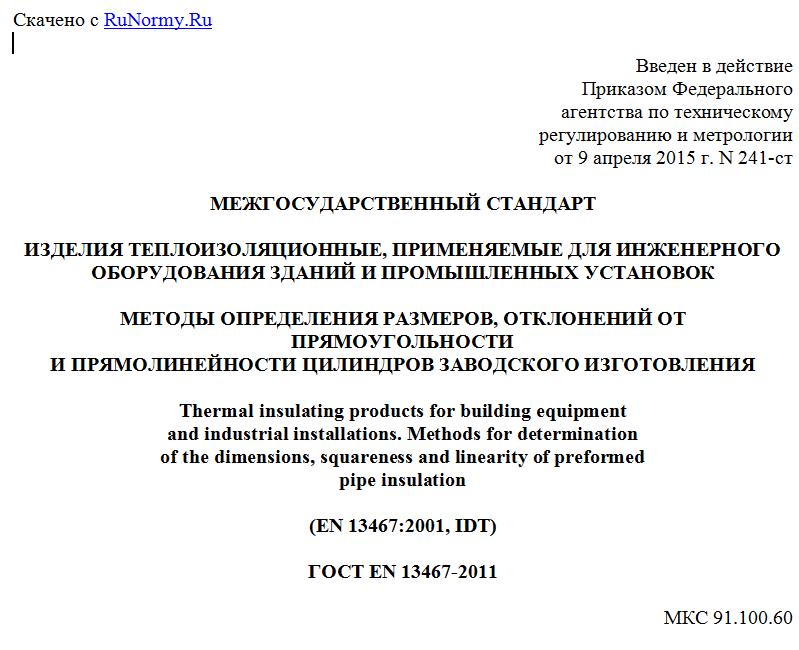

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ ДЛЯ ИНЖЕНЕРНОГО
ОБОРУДОВАНИЯ ЗДАНИЙ И ПРОМЫШЛЕННЫХ УСТАНОВОК

МЕТОДЫ ОПРЕДЕЛЕНИЯ РАЗМЕРОВ, ОТКЛОНЕНИЙ ОТ ПРЯМОУГОЛЬНОСТИ
И ПРЯМОЛИНЕЙНОСТИ ЦИЛИНДРОВ ЗАВОДСКОГО ИЗГОТОВЛЕНИЯ

Thermal insulating products for building equipment
and industrial installations. Methods for determination
of the dimensions, squareness and linearity of preformed
pipe insulation

(EN 13467:2001, IDT)

ГОСТ EN 13467-2011

МКС 91.100.60

Дата введения
1 октября 2015 года

Предисловие

Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1 ПОДГОТОВЛЕН Некоммерческим партнерством "Производители современной минеральной изоляции "Росизол" на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (протокол от 8 декабря 2011 г. N 39)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа государственного управления строительством
Азербайджан AZ Государственный комитет градостроительства и архитектуры
Армения AM Министерство градостроительства
Казахстан KZ Агентство по делам строительства и жилищно-коммунального хозяйства
Киргизия KG Госстрой
Молдова MD Министерство строительства и регионального развития
Россия RU Министерство регионального развития
Таджикистан TJ Агентство по строительству и архитектуре при Правительстве
Узбекистан UZ Госархитектстрой

4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 апреля 2015 г. N 241-ст межгосударственный стандарт ГОСТ EN 13467-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2015 г.
5 Настоящий стандарт идентичен европейскому региональному стандарту EN 13467:2001 Thermal insulating products for building equipment and industrial installations - Determination of the dimensions, squareness and linearity of preformed pipe insulation (Теплоизоляционные изделия, применяемые для инженерного оборудования зданий и промышленных установок. Определение размеров, отклонений от прямоугольности и прямолинейности цилиндров заводского изготовления).
Наименование настоящего стандарта изменено по отношению к наименованию европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

Настоящий стандарт устанавливает требования к средствам и методикам определения размеров, отклонений от прямоугольности и прямолинейности теплоизоляционных изделий заводского изготовления, предназначенных для инженерного оборудования зданий и промышленных установок и поставляемых в виде цилиндров, полуцилиндров или сегментов (далее - изделия).

2. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
2.1 длина окружности C: Длина окружности наружной поверхности цилиндра.
2.2 наружный диаметр D0: Линейное расстояние между двумя противоположными точками торца цилиндра, расположенными на его наружной поверхности, измеренное через воображаемый центр.
2.3 внутренний диаметр D1: Линейное расстояние между двумя противоположными точками торца цилиндра, расположенными на его внутренней поверхности, измеренное через воображаемый центр.
2.4 длина l: Линейный размер, измеряемый по наружной поверхности цилиндра перпендикулярно к его торцам.
2.5 толщина d: Расстояние между двумя точками, расположенными на внутренней и наружной поверхностях изделия, измеряемое перпендикулярно к этим поверхностям.
2.6 отклонение от прямоугольности v: Максимальное расстояние между торцом изделия и линией, которая касается изделия и перпендикулярна к его продольной оси.
Примечание - См. рисунок 4.

2.7 отклонение от прямолинейности L: Максимальное расстояние между плоской поверхностью, на которой свободно лежит образец, и наружной поверхностью цилиндра.
Примечание - Точки измерения размеров изделия приведены на рисунке 1.



C - длина окружности; D0 - наружный диаметр;
Di - внутренний диаметр; d - толщина; l - длина;
1 - плоская поверхность; 2 - точки измерения

Рисунок 1 - Точки измерения размеров изделия

3. Сущность методов

Определяют размеры, отклонения от прямоугольности и прямолинейности вдоль продольной оси изделия или под прямым углом к ней.

4. Средства измерений и вспомогательное оборудование

4.1 Длина окружности, наружный и внутренний диаметры и толщина
Для измерения длины окружности, наружного и внутреннего диаметров и толщины применяют:
4.1.1 Металлическую рулетку с ценой деления 1 мм для измерения длины окружности и диаметра.
Погрешность измерения диаметра - не более 1 мм, длины окружности - не более 3 мм.
4.1.2 Металлическую опорную трубу, на которую своей внутренней поверхностью устанавливают цилиндр с целью исключения его деформации (см. рисунок 2).



1 - толщиномер; 2 - образец; 3 - металлическая опорная
труба; 4 - стойка; 5 - распределительная пластина

Рисунок 2 - Пример оборудования для измерения толщины

4.1.3 Стойку для металлической опорной трубы (см. рисунок 2).
4.1.4 Толщиномер, создающий давление не менее (0,5 +/- 0,05) Н на распределительную пластину диаметром 50 мм. Нагрузку выбирают такой, чтобы исключить деформации образца в процессе измерения.
Погрешность измерения - не более 0,5 мм.
4.1.5 Конический сердечник с ценой деления 0,5 мм и погрешностью измерения не более 0,5 мм (см. рисунок 3).



Рисунок 3 - Пример конического сердечника

4.1.6 Штангенциркуль с погрешностью измерения не более 0,1 мм.
4.2 Длина
Для измерения длины применяют:
4.2.1 Металлическую рулетку с ценой деления 1 мм и погрешностью измерения не более 1 мм.
4.3 Отклонение от прямоугольности
Для измерения отклонения от прямоугольности применяют:
4.3.1 Металлический уголок с полками размером не менее 500 мм с отклонением от прямоугольности +/- 0,1 мм, измеренной на расстоянии 500 мм от угла (см.
Для просмотра документа целиком скачайте его >>>
