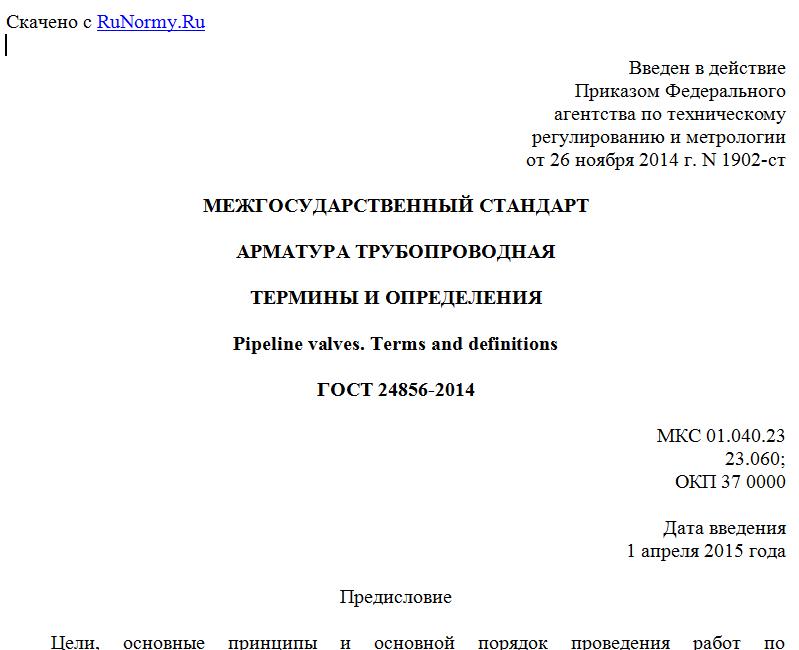

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 ноября 2014 г. N 1902-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АРМАТУРА ТРУБОПРОВОДНАЯ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Pipeline valves. Terms and definitions
ГОСТ 24856-2014
МКС 01.040.23
23.060;
ОКП 37 0000
Дата введения
1 апреля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Закрытым акционерным обществом "Научно-производственная фирма "Центральное конструкторское бюро арматуростроения" (ЗАО "НПФ "ЦКБА"), Техническим комитетом по стандартизации "Трубопроводная арматура и сильфоны" МТК 259.
2. Внесен Межгосударственным техническим комитетом "Трубопроводная арматура и сильфоны" МТК 259.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 30 мая 2014 г. N 67-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Киргизия KG Кыргызстандарт
Республика Беларусь BY Госстандарт Республики Беларусь
Россия RU Росстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N 1902-ст межгосударственный стандарт ГОСТ 24856-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2015 г.
5. Введен впервые.
6. Настоящий стандарт подготовлен на основе применения ГОСТ Р 52720-2007.
7. Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N 1902-ст с 1 апреля 2015 г. отменяется ГОСТ Р 52720-2007 в связи с принятием и введением в действие стандарта, указанного в пункте 4.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Стандарт разработан на основе ГОСТ Р 52720-2007 "Арматура трубопроводная. Термины и определения". При разработке стандарта также учитывались термины и определения, приведенные в различных международных и зарубежных стандартах.
В стандарте приведены определения основных терминов, применяемых в арматуростроении. Термины расположены в систематизированном порядке, отражающем систему понятий и классификационные группы в области арматуростроения.
Для каждого понятия установлен один стандартизованный термин.
Некоторые термины сопровождены краткими формами, приведенными в скобках после стандартизованного термина, и (или) аббревиатурой, которые следует применять в случаях, исключающих возможность их различного толкования.
Нерекомендуемые к применению термины-синонимы, приведенные после стандартизованного термина, обозначены пометой "Нрк." и приведены в круглых скобках.
Термины-синонимы без пометы "Нрк." приведены в качестве справочных данных, не являются стандартизованными и приведены в круглых скобках после стандартизованного термина.
Заключенная в круглые скобки часть термина может быть опущена при использовании термина в документах по стандартизации.
Краткие формы, представленные аббревиатурой, приведены после стандартизованного термина и отделены от него точкой с запятой.
Наличие квадратных скобок в терминологической статье означает, что в нее включены два (три, четыре и т.п.) термина, имеющие общие терминоэлементы.
В стандарте приведены иноязычные эквиваленты стандартизованных терминов на английском (en) и украинском (uk) языках. В алфавитных указателях термины приведены отдельно с указанием номера статьи.
Стандартизованные термины набраны полужирным шрифтом, их краткие формы приведены в скобках после стандартизованного термина и набраны светлым шрифтом, а нерекомендуемые синонимы - курсивом.
Для терминов, в которых содержатся все необходимые и достаточные признаки понятия, определение не приводится и вместо него поставлен прочерк, например "указатель уровня".
В разделе "Разновидности арматуры" приведены наиболее распространенные термины. По умолчанию слова "запорный", "запорная" в сочетании с типом арматуры не применяют.
Для терминов-словосочетаний, в которых одним из слов является "арматура", возможно образование других терминов, в которых вместо слова "арматура" может быть один из типов арматуры (клапан, задвижка, кран, затвор дисковый).
На основе терминов, приведенных в стандарте, могут быть образованы другие термины, взаимосвязанные со стандартными, с дополнением их областями применения арматуры, конструктивными особенностями и признаками (в том числе присоединением к трубопроводу, приводными устройствами, материалом корпуса), параметрами, рабочими средами и др.
Приведенные определения терминов допускается, при необходимости, изменять и (или) дополнять, вводя в них производные признаки, раскрывая значение используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Но эти изменения и дополнения не должны нарушать объем и содержание понятий, определенных в данном стандарте.
Для терминов, обозначающих основные параметры и технические характеристики, приведены принятые условные обозначения этих параметров и характеристик.
В Приложениях к стандарту приведены пояснения к отдельным терминам и рекомендации по формированию наименования арматуры в конструкторской документации.
Стандарт разработан авторским коллективом ЗАО "НПФ "ЦКБА": Ю.И. Тарасьев, С.Н. Дунаевский, Н.Ю. Цыганкова. В разработке стандарта и публичном обсуждении активное участие принимали: ПАО "Киевское ЦКБА" - секретариат технического комитета ТК 108 (Украина); Ассоциация производителей арматуры Украины (АПАУ); АНО "Научно-промышленная ассоциация арматуростроителей" (НПАА); редакция журнала "Арматуростроение"; редакция журнала "Трубопроводная арматура и оборудование"; ЗАО "Завод "Знамя труда"; ЗАО "Курганспецарматура"; ООО "Газпром ВНИИГАЗ"; ЗАО "Тяжпромарматура"; Т.С. Склярова, В.П. Эйсмонт, В.Б. Какузин.
1. Область применения
Настоящий стандарт распространяется на трубопроводную арматуру (далее - арматуру) и устанавливает для нее основные термины и определения понятий.
Термины, определенные настоящим стандартом, применяют во всех видах документации (стандартах, технической или договорной документации, литературе и т.д.) при проектировании, изготовлении, испытании и применении (эксплуатации) арматуры.
2. Общие понятия
2.1. Трубопроводная арматура (арматура) (ТПА): техническое устройство, устанавливаемое на трубопроводах, оборудовании и емкостях, предназначенное для управления потоком рабочей среды путем изменения проходного сечения Примечания 1. Под управлением понимается перекрытие, открытие, регулирование, распределение, смешивание, разделение. 2. Во множественном числе термин не применяется. en pipeline valves; valves
uk трубопровiдна арматура (арматура)
2.2. Вид арматуры: классификационная единица, характеризующая функциональное назначение арматуры Примечание. Примеры видов арматуры: запорная арматура, регулирующая арматура, предохранительная арматура, обратная арматура, разделительная арматура и др. en valve type
uk вид арматури
2.3. Комбинированная (многофункциональная) арматура: арматура, совмещающая различные функции Примечание. Примеры комбинированной арматуры: запорно-обратная, запорно-регулирующая. en combined valves; multifunction valves
uk комбiнована (багатофункцiональна) арматура
2.4. Тип арматуры: классификационная единица, характеризующаяся направлением перемещения запирающего или регулирующего элемента относительно потока рабочей среды и определяющая основные конструктивные особенности арматуры Примечание. Примеры типов арматуры: задвижка, кран, клапан, затвор дисковый. en valve type; basic types of valves
uk тип арматури
2.5. Однотипная арматура: арматура конструктивно подобная, выполняющая одинаковую функцию en single-type valves
uk однотипна арматура
2.6. Параметрический ряд арматуры: совокупность конструктивно подобной арматуры одного вида и типа, отличающихся друг от друга численными значениями основных параметров - номинальных давлений и (или) номинальных диаметров en parametric valve row; valve pressure/temperature rating
uk параметричний ряд арматури
2.7. Таблица-фигура (таблица фигур); т/ф: условное обозначение, представляющее собой сочетание букв и цифр, определяющих тип арматуры, конструктивное исполнение арматуры, материал корпуса, материал уплотнения в затворе, вид привода Примечание. Пояснение см. в Приложении А. en type-table
uk таблиця фiгур
2.8. Типоразмер: конструкция арматуры конкретного номинального диаметра и номинального (рабочего) давления, и имеющая обозначение группового основного конструкторского документа (основного исполнения изделия) en standard size
uk типорозмiр
2.9. Типовой представитель: один из типоразмеров параметрического ряда или части ряда
