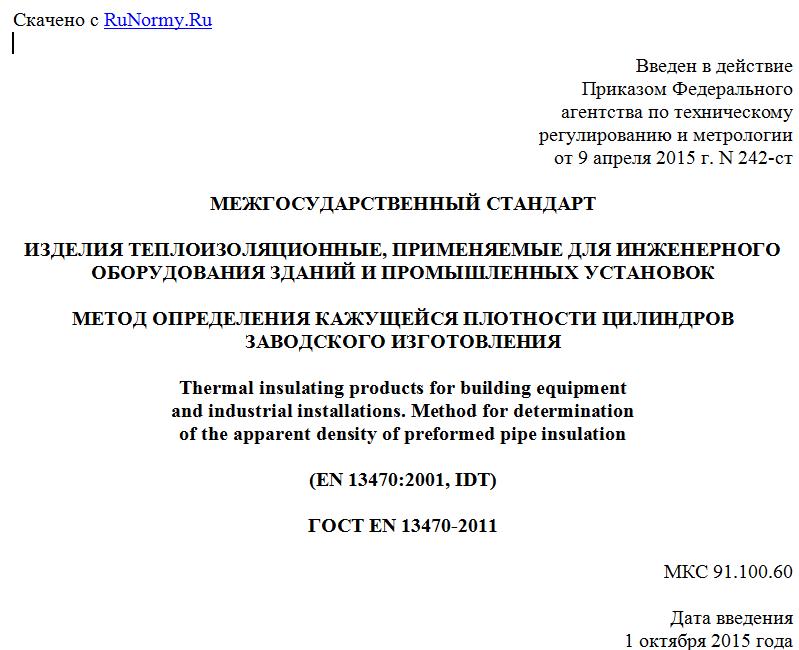

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 апреля 2015 г. N 242-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ ДЛЯ ИНЖЕНЕРНОГО
ОБОРУДОВАНИЯ ЗДАНИЙ И ПРОМЫШЛЕННЫХ УСТАНОВОК
МЕТОД ОПРЕДЕЛЕНИЯ КАЖУЩЕЙСЯ ПЛОТНОСТИ ЦИЛИНДРОВ
ЗАВОДСКОГО ИЗГОТОВЛЕНИЯ
Thermal insulating products for building equipment
and industrial installations. Method for determination
of the apparent density of preformed pipe insulation
(EN 13470:2001, IDT)
ГОСТ EN 13470-2011
МКС 91.100.60
Дата введения
1 октября 2015 года
Предисловие
Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 ПОДГОТОВЛЕН Некоммерческим партнерством "Производители современной минеральной изоляции "Росизол" на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (протокол от 8 декабря 2011 г. N 39)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа государственного управления строительством
Азербайджан AZ Государственный комитет градостроительства и архитектуры
Армения AM Министерство градостроительства
Казахстан KZ Агентство по делам строительства и жилищно-коммунального хозяйства
Киргизия KG Госстрой
Молдова MD Министерство строительства и регионального развития
Россия RU Министерство регионального развития
Таджикистан TJ Агентство по строительству и архитектуре при Правительстве
Узбекистан UZ Госархитектстрой
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 апреля 2015 г. N 242-ст межгосударственный стандарт ГОСТ EN 13470-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2015 г.
5 Настоящий стандарт идентичен европейскому региональному стандарту EN 13470:2001 Thermal insulating products for building equipment and industrial installations - Determination of the apparent density of preformed pipe insulation (Теплоизоляционные изделия, применяемые для инженерного оборудования зданий и промышленных установок. Определение кажущейся плотности цилиндров заводского изготовления)
Наименование настоящего стандарта изменено по отношению к наименованию европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5-2001 (пункт 3.6)
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным европейским региональным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает требования к средствам испытания и методике определения общей кажущейся плотности и кажущейся плотности среднего слоя теплоизоляционных полномерных изделий и образцов цилиндров заводского изготовления в стандартных условиях.
2. Нормативные ссылки
В настоящем стандарте использована ссылка на следующий европейский региональный стандарт:
EN 13467:2001 Thermal insulating products for building equipment and industrial installations - Determination of the dimensions, squareness and linearity of preformed pipe insulation (Теплоизоляционные изделия, применяемые для инженерного оборудования зданий и промышленных установок. Определение размеров, отклонений от прямоугольности и прямолинейности цилиндров заводского изготовления)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 общая кажущаяся плотность (apparent overall density) : Масса единицы объема изделий с учетом поверхностных слоев, образующихся при их изготовлении, за исключением облицовок и/или покрытий.
3.2 кажущаяся плотность среднего слоя (apparent core density) : Масса единицы объема среднего слоя изделий после удаления всех поверхностных слоев, образующихся при их изготовлении, включая облицовки и/или покрытия.
4. Сущность метода
Определяют кажущуюся плотность образца как отношение его массы к объему.
5. Средства испытаний
5.1 Весы для взвешивания образцов с погрешностью не более 0,5%.
5.2 Средства измерения размеров цилиндров (см. 7.2).
6. Образцы
6.1 Размеры образцов
В качестве образцов применяют полномерные изделия или их части, или образцы, предназначенные для других испытаний.
При определении общей кажущейся плотности на образцах, вырезанных из изделия с поверхностными слоями, образующимися при изготовлении изделий, отношение площади поверхностного слоя к общему объему образца должно быть одинаковым для образца и изделия.
Примечание - Размеры образцов должны быть по возможности максимальными и соответствовать применяемому испытательному оборудованию и форме исходного изделия. Размеры образцов могут быть также установлены в других методах испытания.
6.2 Число образцов
Число образцов в виде полномерных изделий должно быть установлено в стандарте или технических условиях на изделие. При применении образцов, предназначенных для других методов испытаний, число образцов следует принимать, как указано в этих методах. Если число образцов не установлено, испытывают не менее трех образцов.
Примечание - В случае отсутствия стандарта или технических условий на изделие число образцов может быть согласовано между заинтересованными сторонами.
6.3 Подготовка образцов к испытанию
При подготовке к испытанию образцы должны сохранить структуру изделия, из которого их вырезают.
Кажущаяся плотность участка изделия, из которого вырезают образцы, должна представлять кажущуюся плотность изделия.
Для определения общей кажущейся плотности с изделия удаляют облицовку и/или покрытие. Для определения кажущейся плотности среднего слоя изделия с него удаляют все поверхностные слои, образовавшиеся при изготовлении, включая облицовки и/или покрытия.
Если не представляется возможным удалить с изделия облицовки и/или покрытия, не оказав влияния на кажущуюся плотность изделия, то при расчете кажущейся плотности изделия вычитают массу облицовки и/или покрытия.
Примечание - Если необходимо, в стандарте или технических условиях на изделие приводят специальные методы подготовки образцов к испытанию.
6.4 Кондиционирование образцов
Образцы перед испытанием выдерживают при температуре (23 +/- 2) °C и относительной влажности воздуха (50 +/- 5)% до достижения ими постоянной массы.
Время выдержки и требуемая точность определения постоянной массы должны быть приведены в стандарте или технических условиях на изделие.
Примечания
1 Выдержку образцов допускается проводить при температуре (23 +/- 5) °C, если температура и относительная влажность воздуха оказывают незначительное влияние на результат определения кажущейся плотности.
2 Время выдержки может быть сокращено, если образцы предварительно высушить в вентилируемой сушильной камере при заданной температуре. В этом случае необходимые условия должны быть указаны в стандарте или технических условиях на изделие.
7. Методика проведения испытаний
7.1 Условия проведения испытаний
Испытания проводят при температуре (23 +/- 2) °C и относительной влажности воздуха (50 +/- 5)%.
Примечание - Испытание образцов допускается проводить при температуре (23 +/- 5) °C, если температура и относительная влажность воздуха оказывают незначительное влияние на результат определения кажущейся плотности.
