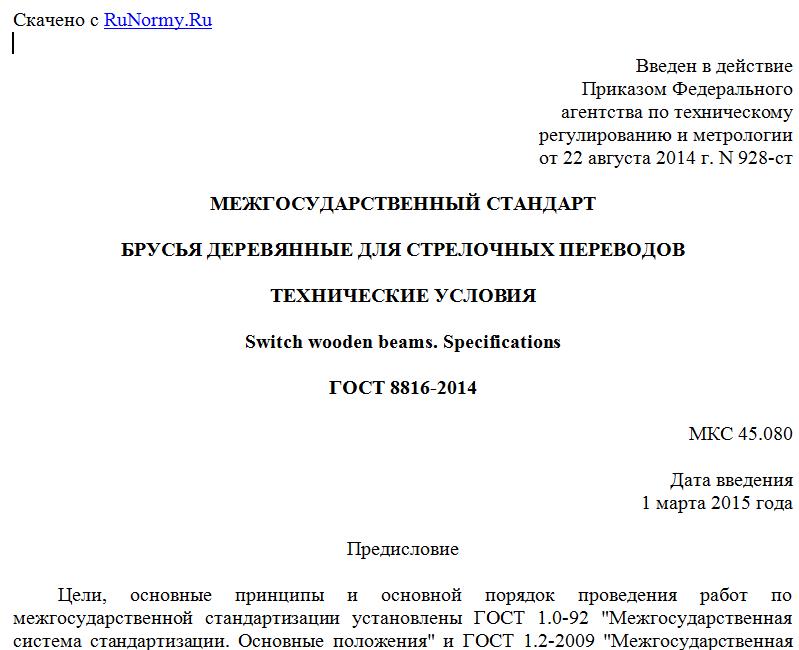

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 августа 2014 г. N 928-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БРУСЬЯ ДЕРЕВЯННЫЕ ДЛЯ СТРЕЛОЧНЫХ ПЕРЕВОДОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Switch wooden beams. Specifications
ГОСТ 8816-2014
МКС 45.080
Дата введения
1 марта 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Научно-исследовательский институт железнодорожного транспорта" (ОАО "ВНИИЖТ").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (Протокол от 18 апреля 2014 г. N 66-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Украина UA Минэкономразвития Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 августа 2014 г. N 928-ст межгосударственный стандарт ГОСТ 8816-2014 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 марта 2015 г.
5. Настоящий стандарт может быть применен на добровольной основе для соблюдения требований технических регламентов "О безопасности инфраструктуры железнодорожного транспорта".
6. Взамен ГОСТ 8816-2003.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на деревянные брусья для стрелочных переводов (далее - брусья), предназначенные для укладки в железнодорожные пути колеи 1520 мм со скоростями движения поездов не более 200 км/ч, и устанавливает технические требования к ним.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.3.009-76 Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности
ГОСТ 12.3.034-84 Система стандартов безопасности труда. Работы по защите древесины. Общие требования безопасности
ГОСТ 12.3.042-88 Система стандартов безопасности труда. Деревообрабатывающее производство. Общие требования безопасности
ГОСТ 12.4.011-89 Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 17.2.3.02-78 Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями
ГОСТ 166-89 Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 2140-81 Видимые пороки древесины. Классификация, термины и определения, способы измерения
ГОСТ 3749-77 Угольники поверочные 90°. Технические условия
ГОСТ 6782.1-75 Пилопродукция из древесины хвойных пород. Величина усушки
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16369-96 (ИСО 4472-83) Пакеты транспортные лесоматериалов. Размеры
ГОСТ 16588-91 (ИСО 4470-81) Пилопродукция и деревянные детали. Методы определения влажности
ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 19041-85 Транспортные пакеты и блок-пакеты пилопродукции. Пакетирование, маркировка, транспортирование и хранение
ГОСТ 20022.3-75 Защита древесины. Предпропиточная подготовка накалыванием
ГОСТ 20022.5-93 Защита древесины. Автоклавная пропитка маслянистыми защитными средствами
ГОСТ 20022.14-84 Защита древесины. Методы определения предпропиточной влажности.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 2140, а также следующие термины с соответствующими определениями:
3.1. Переводные деревянные брусья: пилопродукция установленной формы и размеров, применяемая в качестве опор для стрелочных переводов железнодорожного пути.
3.2. Обрезные брусья: брусья, пропиленные с четырех сторон.
3.3. Необрезные брусья: брусья, пропиленные с двух сторон.
3.4. Непропитанные брусья: брусья, не обработанные защитными средствами.
3.5. Пропитанные брусья: брусья, обработанные защитными средствами.
3.6. Наколотые брусья: брусья, подвергнутые специальной обработке путем наколки с целью увеличения глубины пропитки защитными средствами.
3.7. Верхняя пласть бруса: пропиленная продольная горизонтальная поверхность бруса, имеющая меньшую ширину.
3.8. Нижняя пласть бруса: пропиленная продольная горизонтальная поверхность бруса, имеющая ширину.
3.9. Боковая сторона бруса: пропиленная продольная вертикальная поверхность бруса.
3.10. Обзольная часть бруса: непропиленные участки поверхности бруса по верхней пласти и боковой стороне.
3.11. Класс пути: совокупный эксплуатационный параметр пути, устанавливаемый в соответствии с классификацией железнодорожных линий, в зависимости от величин скорости движения поездов (км/ч) и грузонапряженности (млн. т км брутто/км в год) участка.
4. Классификация по типам и основные параметры
4.1. Брусья в зависимости от формы поперечного сечения подразделяют на два вида:
- вид А - обрезные брусья. Вид поперечного сечения обрезного бруса представлен на рисунке 1;
- вид Б - необрезные брусья. Вид поперечного сечения необрезного бруса представлен на рисунке 2.
Рисунок 1. Поперечное сечение бруса вида А
Рисунок 2. Поперечное сечение бруса вида Б
4.2. По применяемости брусья изготавливают трех типов:
I - для путей 1 и 2 классов, а также для путей 3 класса при грузонапряженности более 50 млн. т км брутто/км в год при скоростях движения поездов более 100 км/ч;
II - для путей 3 и 4 классов, подъездных путей с интенсивной работой, приемо-отправочных и сортировочных путей на станциях;
III - для любых путей 5 класса, в том числе станционных, малодеятельных подъездных и прочих путей с маневрово-вывозным характером движения, а также для путей промышленных предприятий.
4.3. Основными параметрами, которые определяют тип бруса, являются размеры: b, b1, b2, h и h1.
b ...................................... ширина верхней пласти;
....................................... ширина нижней пласти;
........................... ширина по непропиленным сторонам;
h .................................................... толщина;
