Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 декабря 2014 г. N 1983-ст

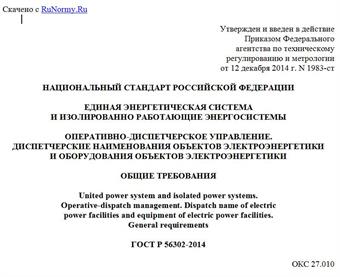

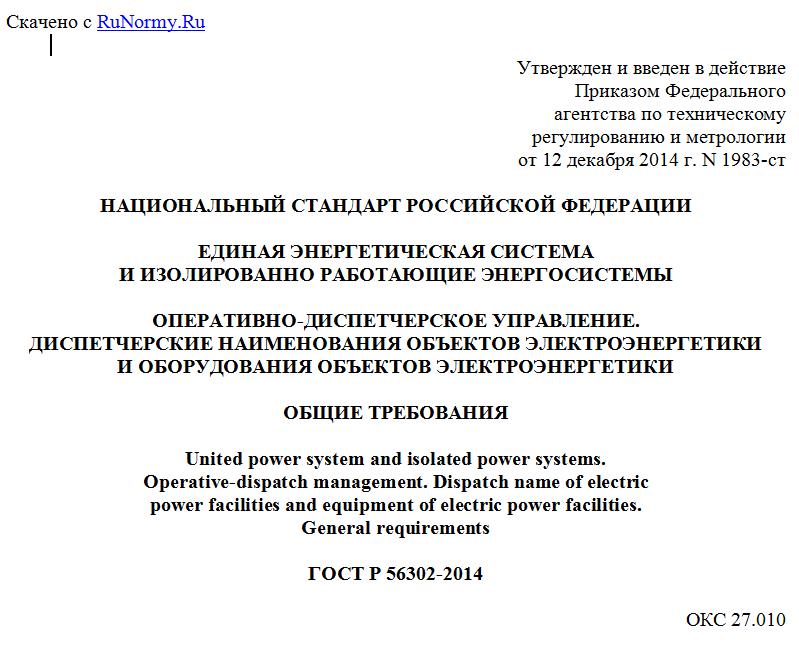

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЕДИНАЯ ЭНЕРГЕТИЧЕСКАЯ СИСТЕМА
И ИЗОЛИРОВАННО РАБОТАЮЩИЕ ЭНЕРГОСИСТЕМЫ
ОПЕРАТИВНО-ДИСПЕТЧЕРСКОЕ УПРАВЛЕНИЕ.
ДИСПЕТЧЕРСКИЕ НАИМЕНОВАНИЯ ОБЪЕКТОВ ЭЛЕКТРОЭНЕРГЕТИКИ
И ОБОРУДОВАНИЯ ОБЪЕКТОВ ЭЛЕКТРОЭНЕРГЕТИКИ
ОБЩИЕ ТРЕБОВАНИЯ
United power system and isolated power systems.
Operative-dispatch management. Dispatch name of electric
power facilities and equipment of electric power facilities.
General requirements
ГОСТ Р 56302-2014
ОКС 27.010
ОКП 01 1000
Дата введения
1 сентября 2015 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Системный оператор Единой энергетической системы", Открытым акционерным обществом "Энергетический институт им. Г.М. Кржижановского", Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 016 "Электроэнергетика"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 12 декабря 2014 г. N 1983-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт определяет требования к присвоению диспетчерских наименований объектам электроэнергетики классом напряжения 35 кВ и выше, а также оборудованию указанных объектов электроэнергетики.
Настоящий стандарт предназначен для системного оператора и субъектов оперативно-диспетчерского управления в технологически изолированных территориальных электроэнергетических системах (далее - субъекты оперативно-диспетчерского управления в электроэнергетике), собственников и иных законных владельцев электростанций и объектов электросетевого хозяйства, а также организаций, осуществляющих деятельность по проектированию электроустановок, в Единой энергетической системе России и технологически изолированных территориальных электроэнергетических системах Российской Федерации, вне зависимости от их формы собственности.
Требования настоящего стандарта должны применяться при присвоении диспетчерских наименований строящимся объектам электроэнергетики, а также действующим объектам электроэнергетики при их переименовании по инициативе собственников или иных законных владельцев.
Требования настоящего стандарта должны применяться при присвоении диспетчерских наименований оборудованию строящихся объектов электроэнергетики, вновь вводимому в эксплуатацию оборудованию действующих объектов электроэнергетики при их реконструкции, модернизации, а также действующему оборудованию при его переименовании по инициативе собственников или иных законных владельцев объектов электроэнергетики.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 24291-90 Электрическая часть электростанции и электрической сети. Термины и определения
ГОСТ Р 55608-2013 Единая энергетическая система и изолированно работающие энергосистемы. Оперативно-диспетчерское управление. Переключения в электроустановках. Общие требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1 В настоящем стандарте применены термины по ГОСТ 24291, ГОСТ Р 55608, а также следующие термины с соответствующими определениями:
3.1.1 диспетчерское наименование: Точное название объекта электроэнергетики (электростанции, подстанции, переключательного пункта, линии электропередачи), основного и вспомогательного оборудования объекта электроэнергетики, устройств релейной защиты и автоматики, средств диспетчерского и технологического управления, оборудования автоматизированных систем диспетчерского управления, которое однозначно определяет оборудование или устройство в пределах одного объекта электроэнергетики и объект электроэнергетики в пределах операционной зоны диспетчерского центра.
Примечания
1 Диспетчерские наименования объектов электроэнергетики и оборудования должны быть указаны на нормальных схемах электрических соединений объекта электроэнергетики, утверждаемых его собственником или иным законным владельцем.
2 Применение диспетчерских наименований линии электропередачи, основного и вспомогательного оборудования объекта электроэнергетики, устройств релейной защиты и автоматики, средств диспетчерского и технологического управления, оборудования автоматизированных систем диспетчерского управления обязательно при разработке оперативной документации, ведении оперативных переговоров, производстве переключений и т.д.
3.1.2 присоединение: Электрическая цепь (оборудование и шины) одного назначения, наименования и напряжения, присоединенная к шинам распределительного устройства, генератора, щита, сборки и находящаяся в пределах электростанции, подстанции и т.п.
Примечание - Электрические цепи разного напряжения одного силового трансформатора, одного двухскоростного двигателя считаются одним присоединением. В схемах многоугольников, полуторных и т.п. схемах к присоединению линии, трансформатора относятся все коммутационные аппараты и шины, посредством которых эта линия или трансформатор присоединены к распределительному устройству.
3.1.3 территориальная энергосистема: энергосистема в пределах территории одного или нескольких субъектов Российской Федерации.
3.2 В настоящем стандарте применены следующие сокращения:
АТ - автотрансформатор;
АЭС - атомная электростанция;
В - выключатель;
ВЛ - воздушная линия электропередачи;
ВЭС - ветроэлектростанция:
ГАЭС - гидроаккумулирующая электростанция;
ГеоЭС - геотермальная электростанция;
ГРЭС - государственная районная электростанция;
ГЭС - гидроэлектростанция;
ЗН - заземляющий нож разъединителя;
ЗНВ - заземляющий нож разъединителя в сторону выключателя;
ЗНЛ - заземляющий нож разъединителя в сторону линии;
КВЛ - кабельно-воздушная линия электропередачи;
КЛ - кабельная линия электропередачи;
ЛР - линейный разъединитель;
ЛЭП - линия электропередачи;
ОВ - обходной выключатель;
ОПН - ограничитель перенапряжений;
ПП - переключательный пункт;
ПС - подстанция;
РП - распределительный пункт;
РУ - распределительное устройство;
СВ - секционный выключатель;
СШ - система шин;
СЭС - солнечная электростанция;
ТР - трансформаторный разъединитель;
ТЭС - тепловая электростанция;
ТЭЦ - теплоэлектроцентраль;
ШСВ - шиносоединительный выключатель.
4. Требования к формированию диспетчерских наименований электрических станций
4.1 Диспетчерские наименования электрических станций высшим классом напряжения 330 кВ и выше должны однозначно определять их в пределах Единой энергетической системы России.
Диспетчерские наименования электрических станций высшим классом напряжения 220 кВ и ниже должны однозначно определять их в пределах территориальной энергосистемы.
4.2 Диспетчерское наименование, присваиваемое электрической станции, должно иметь лаконичное орфографическое написание и четкое фонетическое звучание, исключающее неоднозначность толкования.
4.3 Для диспетчерского наименования строящейся электрической станции рекомендуется использовать названия субъектов Российской Федерации,
