Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 октября 2014 г. N 1375-ст

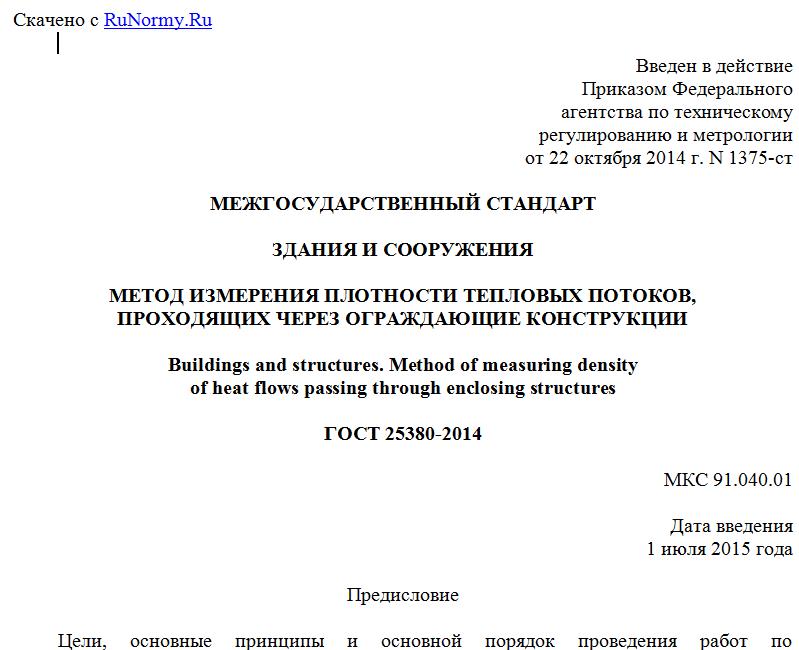

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЗДАНИЯ И СООРУЖЕНИЯ
МЕТОД ИЗМЕРЕНИЯ ПЛОТНОСТИ ТЕПЛОВЫХ ПОТОКОВ,
ПРОХОДЯЩИХ ЧЕРЕЗ ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ
Buildings and structures. Method of measuring density
of heat flows passing through enclosing structures
ГОСТ 25380-2014
МКС 91.040.01
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным бюджетным учреждением "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" (НИИСФ РААСН) при участии ООО "СКБ Стройприбор".
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 сентября 2014 г. N 70-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2014 г. N 1375-ст межгосударственный стандарт ГОСТ 25380-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
5. Взамен ГОСТ 25380-82.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Создание стандарта на метод измерения плотности тепловых потоков, проходящих через ограждающие конструкции, базируется на требованиях Федерального закона от 30 декабря 2009 г. N 384-ФЗ "Технический регламент о безопасности зданий и сооружений", согласно которому здания и сооружения, с одной стороны, должны исключать в процессе эксплуатации нерациональный расход энергетических ресурсов, а с другой - не создавать условия для недопустимого ухудшения параметров среды обитания людей и условий производственно-технологических процессов.
Настоящий стандарт разработан с целью установления единого метода измерения в лабораторных и натурных условиях плотности тепловых потоков, проходящих через ограждения отапливаемых зданий и сооружений, позволяющего количественно оценить теплотехнические качества зданий и сооружений и соответствие их ограждающих конструкций нормативным требованиям, указанным в действующих нормативных документах, определить реальные потери тепла через наружные ограждающие конструкции, проверить проектные конструктивные решения и их реализацию в построенных зданиях и сооружениях.
Стандарт является одним из базовых стандартов, обеспечивающих параметрами энергетический паспорт и энергетический аудит эксплуатируемых зданий и сооружений.
1. Область применения
Настоящий стандарт устанавливает единый метод измерения плотности тепловых потоков, проходящих через однослойные и многослойные ограждающие конструкции жилых, общественных, производственных и сельскохозяйственных зданий и сооружений при экспериментальном исследовании и в условиях их эксплуатации.
Стандарт распространяется на ограждающие конструкции отапливаемых зданий, испытываемые в условиях климатических воздействий в климатических камерах и при натурных теплотехнических исследованиях в условиях эксплуатации.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 8.140-2009 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерения теплопроводности твердых тел от 0,1 до 5 Вт/(м·К) в диапазоне температур от 90 до 500 К и от 5 до 20 Вт/(м·К) в диапазоне температур от 300 до 1100 К
ГОСТ 6651-2009 Термопреобразователи сопротивления. Общие технические требования и методы испытаний
ГОСТ 7076-99 Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме
ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
ГОСТ 9245-79 Потенциометры постоянного тока измерительные. Общие технические условия
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1. Тепловой поток Q, Вт: количество теплоты, проходящее через конструкцию или среду в единицу времени.
3.2. Плотность теплового потока (поверхностная) q, Вт/м2: величина теплового потока, проходящего через единицу площади поверхности конструкции.
3.3. Сопротивление теплопередаче ограждающей конструкции Rо, м2·°C/Вт: сумма сопротивления тепловосприятию Rв, термических сопротивлений слоев Rs, сопротивления теплоотдаче Rн ограждающей конструкции.
4. Основные нормативные положения
4.1. Сущность метода
4.1.1. Метод измерения плотности теплового потока основан на измерении перепада температуры на "дополнительной стенке" (пластинке), устанавливаемой на ограждающей конструкции здания. Этот температурный перепад, пропорциональный в направлении теплового потока его плотности, преобразуется в термоЭДС (термоэлектродвижущую силу) батареей термопар, расположенных в "дополнительной стенке" параллельно по тепловому потоку и соединенных последовательно по генерируемому сигналу. "Дополнительная стенка" (пластинка) и батарея термопар образуют преобразователь теплового потока.
4.1.2. Плотность теплового потока отсчитывается по шкале специализированного прибора ИТП-МГ4.03 "Поток", в состав которого входит преобразователь теплового потока, или рассчитывается по результатам измерения термоЭДС на предварительно оттарированных преобразователях теплового потока.
Величина плотности теплового потока q определяется по формуле
q = K·E, (1)
где q - плотность теплового потока, Вт/м2;
K - коэффициент преобразования, Вт/м2·мВ;
E - величина термоэлектрического сигнала, мВ.
Схема измерения плотности теплового потока приведена на рисунке 1.
1 - измерительный прибор
(потенциометр постоянного тока по ГОСТ 9245);
2 - подсоединение измерительного прибора
к преобразователю теплового потока;
3 - преобразователь теплового потока;
4 - исследуемая ограждающая конструкция;
q - плотность теплового потока, Вт/м2
Рисунок 1. Схема измерения плотности теплового потока
4.2. Аппаратура
4.2.1. Для измерения плотности тепловых потоков применяют прибор ИТП-МГ4.03 "Поток" [1].
Технические характеристики прибора ИТП-МГ 4.03 "Поток" приведены в Приложении А.
4.2.2. При теплотехнических испытаниях ограждающих конструкций допускается проводить измерения плотности тепловых потоков при помощи отдельно изготовленных и оттарированных преобразователей теплового потока с термическим сопротивлением до 0,005 - 0,06 м2·°C/Вт и приборов, измеряющих термоЭДС, генерируемую преобразователями.
Допускается применение преобразователя, конструкция которого приведена в ГОСТ 7076.
4.2.3. Преобразователи теплового потока по 4.2.2 должны удовлетворять следующим основным требованиям:
материалы для "дополнительной стенки" (пластинки) должны сохранять свои физико-механические свойства при температуре окружающего воздуха от 243 до 343 К (от минус 30 °C до плюс 70 °C);
