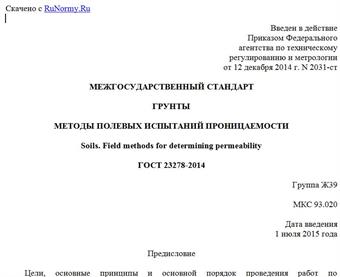

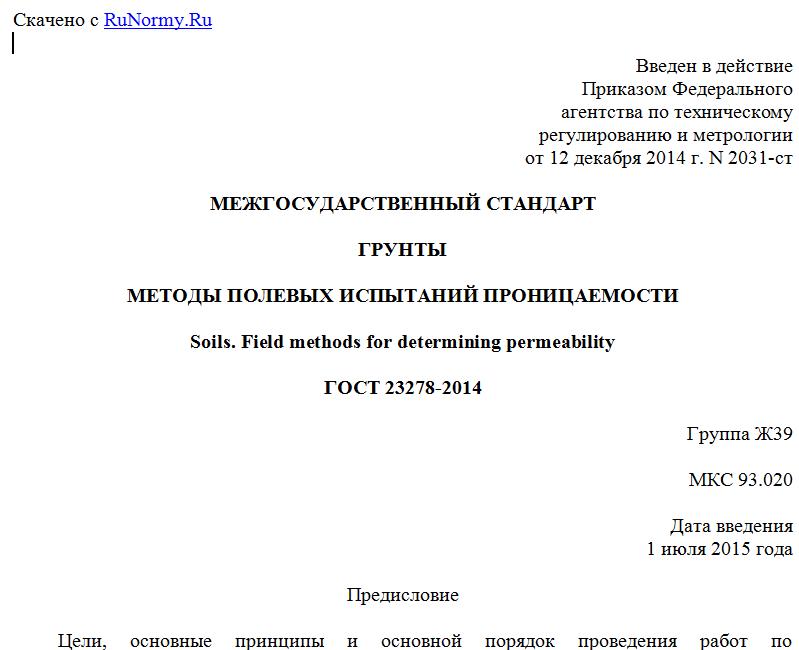

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 декабря 2014 г. N 2031-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГРУНТЫ
МЕТОДЫ ПОЛЕВЫХ ИСПЫТАНИЙ ПРОНИЦАЕМОСТИ
Soils. Field methods for determining permeability
ГОСТ 23278-2014
Группа Ж39
МКС 93.020
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Производственный и научно-исследовательский институт по инженерным изысканиям в строительстве" (ОАО "ПНИИИС").
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 5 декабря 2014 г. N 46).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 12 декабря 2014 г. N 2031-ст межгосударственный стандарт ГОСТ 23278-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
5. Взамен ГОСТ 23278-78.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт является актуализированной редакцией ГОСТ 23278-78 и составлен с учетом требований Федеральных законов N 184-ФЗ "О техническом регулировании" от 27 декабря 2002 г. и N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" от 29 декабря 2012 г. Работа выполнена Открытым акционерным обществом "Производственный и научно-исследовательский институт по инженерным изысканиям в строительстве" (ОАО "ПНИИИС") под руководством кандидата геолого-минералогических наук, старшего научного сотрудника М.В. Лехова.
1. Область применения
Настоящий стандарт распространяется на изыскания в строительстве и устанавливает требования к методам полевых испытаний грунтов с целью определения параметров, используемых для гидрогеологических расчетов.
2. Термины, определения и обозначения
В настоящем стандарте применены следующие термины с соответствующими определениями:
2.1. Безнапорный поток подземных вод: поток подземных вод, ограниченный сверху свободной поверхностью, напор в каждой точке которой равен высотной отметке точки над плоскостью сравнения.
2.2. Водоносный пласт (горизонт): слой или слоистая толща проницаемых пород, в которых развит гидравлически единый поток подземных вод.
2.3. Геофильтрационные параметры: параметры пласта (горизонта), в котором происходит фильтрация воды, используемые в гидрогеологических расчетах.
2.4. Гравитационная емкость (безразмерный параметр): параметр, определяющий изменение объема воды в элементе безнапорного пласта единичной площади в плане, отнесенное к изменению уровня свободной поверхности.
2.5. Зона аэрации: толща неводонасыщенного грунта, расположенная над свободной поверхностью потока подземных вод и капиллярной каймой.
2.6. Коэффициент перетока , сут-1: параметр, определяемый как отношение коэффициента фильтрации слабопроницаемого слоя, разделяющего водоносные пласты, к его мощности.
2.7. Коэффициент фильтрации k, м/сут: параметр, характеризующий проницаемость грунтов в отношении фильтрации воды при полном насыщении, численно равный скорости фильтрации при единичном градиенте напора.
2.8. Кустовой опыт: опытная откачка (опытный налив) из центральной скважины при наличии наблюдательных скважин, расположенных на разном удалении от нее.
2.9. Нагнетание: нагнетание воды в скважину под давлением с целью поинтервальной оценки изменчивости поглощения воды.
2.10. Напор H, м: характеристика уровня потенциальной энергии в точке потока, равная высоте положения уровня воды в пьезометре относительно плоскости сравнения.
2.11. Напорный поток подземных вод: поток подземных вод, имеющий сверху непроницаемую границу (водоупорный слой), напор на которой превышает ее высотную отметку.
2.12. Одиночный опыт: опытная откачка из скважины или опытный налив в скважину без устройства наблюдательных скважин.
2.13. Опытная откачка: отбор воды из шурфа, колодца или скважины, оборудованной фильтром или имеющей открытые стенки, сопровождаемый наблюдениями за уровнями воды и дебитом с целью определения геофильтрационных параметров.
2.14. Опытный налив: подача воды в шурф, колодец или скважину, оборудованную фильтром или имеющую открытые стенки, сопровождаемая наблюдениями за уровнями воды и дебитом с целью изучения геофильтрационных параметров.
2.15. Проводимость T, м2/сут: параметр, характеризующий способность водоносного пласта (слоя, горизонта) пропускать фильтрационный поток.
2.16. Проницаемость: свойство грунта пропускать жидкость под действием перепада гидростатического напора.
2.17. Субнапорный поток подземных вод: поток подземных вод, приуроченный к толще двухслойного строения с хорошо проницаемым нижним слоем и слабопроницаемым верхним слоем, в котором залегает свободная поверхность.
2.18. Удельное водопоглощение q, л/мин/м2: косвенная характеристика проницаемости, определяемая по результатам нагнетаний как отношение расхода закачиваемой воды к повышению напора и к длине опытного интервала ствола скважины.
2.19. Упругая емкость (безразмерный параметр): параметр, определяющий отношение изменения воды в элементе пласта единичной площади в плане к изменению напора в процессе компрессионного сжатия или разуплотнения, обусловленного естественным или техногенным изменением давления.
2.20. Фильтрация воды: движение воды в поровом или трещинном пространстве грунта.
3. Общие положения
3.1. Коэффициент фильтрации k водонасыщенных грунтов следует определять методом опытной откачки (опытного налива) в условиях однородного строения водоносного горизонта.
3.2. При испытаниях методом опытной откачки (опытного налива) водоносного горизонта неоднородного строения следует определять его проводимость T.
Примечание. Коэффициенты фильтрации k слоев неоднородного водоносного горизонта рекомендуется определять методом кустовой опытной откачки (опытного налива) из несовершенной скважины с ярусным расположением наблюдательных скважин.
3.3. Коэффициент фильтрации k неводонасыщенных грунтов зоны аэрации следует определять методом налива в шурф.
3.4. Упругую емкость и гравитационную емкость пласта следует определять методом кустовой опытной откачки (опытного налива) как параметры, связанные с параметрами проницаемости методикой обработки опытных данных и прогнозными расчетами.
3.5. Коэффициент перетока следует определять методом кустовой опытной откачки (опытного налива) из скважины как параметр, характеризующий проницаемость разделяющего слоя между водоносными пластами.
Примечание. В субнапорных пластах следует определять методом кустовой опытной откачки (опытного налива) из скважины коэффициент перетока , который характеризует в этом случае вертикальный водообмен верхнего слабопроницаемого слоя под свободной поверхностью.
3.6. Выбор метода полевых испытаний следует осуществлять, руководствуясь таблицей 1.
Таблица 1
Гидродинамическая зона Метод Определяемый параметр Примечание
Зона аэрации Налив в шурф Коэффициент фильтрации k Мощность зоны более 1,5 м
Слабопроницаемый верхний слой субнапорного пласта Опытная откачка воды из скважины Коэффициент фильтрации k Коэффициент перетока Гравитационная емкость Фильтр опытной скважины в нижнем или верхнем слое (см. 2.17). Фильтры наблюдательных скважин - под свободной поверхностью и в нижнем слое. Опытная откачка кустовая, длительная
Водоносный горизонт Опытная откачка воды из скважины Проводимость T Коэффициент фильтрации k Упругая емкость Гравитационная емкость Опытная откачка кустовая и одиночная. Возможны опытные откачки из шурфов, колодцев
Разделяющий горизонт слабопроницаемых пород Опытная откачка воды из скважины Коэффициент перетока Кустовая опытная откачка в водоносном пласте с наблюдениями в соседнем пласте
3.7. В качестве вспомогательных методов рекомендуется использовать:
- откачки в колодцах и шурфах, вскрывающих подземные воды;
- поинтервальные нагнетания (см. А.1 Приложения А) в скважины;
- расходометрию скважин (см. А.2 Приложения А).
4. Опытная откачка
