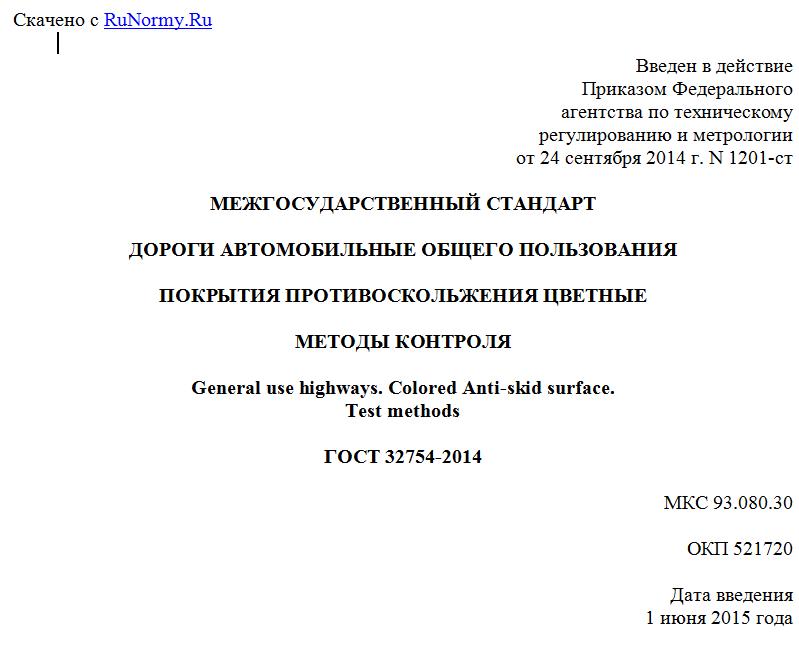

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 сентября 2014 г. N 1201-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
ПОКРЫТИЯ ПРОТИВОСКОЛЬЖЕНИЯ ЦВЕТНЫЕ
МЕТОДЫ КОНТРОЛЯ
General use highways. Colored Anti-skid surface.
Test methods
ГОСТ 32754-2014
МКС 93.080.30
ОКП 521720
Дата введения
1 июня 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Обществом с ограниченной ответственностью Центр инженерно-технических исследований "Дорконтроль", Межгосударственным техническим комитетом по стандартизации МТК 418 "Дорожное хозяйство".
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 30 мая 2014 г. N 67-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 24 сентября 2014 г. N 1201-ст межгосударственный стандарт ГОСТ 32754-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2015 г.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на цветные покрытия противоскольжения (далее - ЦПП) по ГОСТ 32753 и устанавливает методы их контроля.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 111-2001 Стекло листовое. Технические условия
ГОСТ ИСО 3310-1-2002 Сита лабораторные. Технические требования и испытания. Часть 1. Лабораторные сита из проволочной ткани
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 7721-89 Источники света для измерений цвета. Типы. Технические требования. Маркировка
ГОСТ 9095-89 Бумага для печати типографская. Технические условия
ГОСТ 16523-97 Прокат тонколистовой из углеродистой стали качественной и обычного качества общего назначения. Технические условия
ГОСТ 17537-72 Материалы лакокрасочные. Методы определения массовой доли летучих и нелетучих, твердых и пленкообразующих веществ
ГОСТ 20292-74 Приборы мерные лабораторные стеклянные. Бюретки, пипетки. Технические условия
ГОСТ 24104-2001 Весы лабораторные. Общие технические требования
ГОСТ 32753-2014 Дороги автомобильные общего пользования. Цветные покрытия противоскольжения. Технические требования
ГОСТ 32825-2014 Дороги автомобильные общего пользования. Дорожные покрытия. Методы измерения геометрических размеров повреждений
ГОСТ 32829-2014 Дороги автомобильные общего пользования. Материалы для дорожной разметки. Методы испытаний
ГОСТ 32952-2014 Дороги автомобильные общего пользования. Разметка дорожная. Методы контроля
ГОСТ 33078-2014 Дороги автомобильные общего пользования. Методы измерения сцепления колеса автомобиля с покрытием
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяют термины и определения по ГОСТ 32753.
4. Методы контроля
4.1. Определение времени формирования (отверждения) связующего до степени 5
4.1.1. Сущность метода заключается в определении времени формирования (отверждения) связующего.
4.1.2. Время и степень формирования определяют при (20 +/- 2) °C и относительной влажности воздуха (65 +/- 5)% на трех образцах на расстоянии не менее 20 мм от края образца после естественной сушки нанесенного слоя связующего.
4.1.3. Пластинки из стали по ГОСТ 16523 размером не менее (70 x 150) мм со слоем связующего выдерживают в горизонтальном положении в помещении, защищенном от пыли, сквозняка и прямого попадания солнечных лучей, при (20 +/- 2) °C и относительной влажности воздуха (65 +/- 5)%, в течение 120 мин, а затем проводят испытание.
4.1.4. При испытании на пластинку с затвердевшим слоем связующего помещают листок типографской бумаги по ГОСТ 9095 квадратной формы со стороной (25 +/- 1) мм, взяв его за один из свободных углов. На листок бумаги накладывают резиновую пластинку, на середину которой устанавливают гирю массой 2 кг, через (30 +/- 2) °C снимают гирю и резиновую пластинку. Ввиду наличия остаточной липкости после отверждения, сохраняющейся в течение нескольких суток, после снятия нагрузки (гири и резиновой пластинки) бумагу аккуратно удаляют с поверхности пинцетом. Поверхность осматривают при помощи лупы с двухкратным увеличением. Не допускается видимых повреждений, продавливания покрытия, следа от резиновой пластинки с грузом, прилипания бумаги к поверхности.
4.1.5. Необходимая степень формирования считается достигнутой при условии, что из трех параллельных определений не менее двух соответствуют характеристике данной степени формирования.
4.2. Определение содержания нелетучих веществ
Содержание нелетучих веществ определяется по ГОСТ 17537.
4.3. Определение стойкости сформировавшегося связующего к статическому воздействию жидкостей
4.3.1. Сущность метода заключается в определении внешнего вида и защитных свойств покрытий после воздействия жидкостей в течение заданного времени.
4.3.2. Применяемые средства измерения и вспомогательное оборудование:
- пипетка по ГОСТ 20292, обеспечивающая объем одной капли 0,1 мл;
- лупа четырехкратного увеличения.
4.3.3. Проведение испытаний
4.3.3.1. На горизонтально расположенный образец размером не менее (150 x 150) мм на расстоянии 20 мм от края наносят 10 капель жидкости.
Расстояние между каплями не должно быть менее 20 мм.
4.3.3.2. Испытания проводят в течение 1 ч в атмосферных условиях при температуре воздуха (20 +/- 2) °C и относительной влажности (65 +/- 5)%.
4.3.3.3. Испытания проводят не менее чем на двух образцах.
4.3.3.4. После испытаний капли удаляют с поверхности.
4.3.4. Обработка результатов
4.3.4.1. При осмотре сравнивают участок связующего, на котором была помещена капля, с участком, не подвергавшимся воздействию жидкости. При осмотре применяют лупу четырехкратного увеличения.
4.3.4.2. При наличии на поверхности образцов следов отслаивания, сморщивания и появления пузырей испытания повторяют на удвоенном количестве образцов. Из последних четырех испытуемых образцов несоответствие требованиям допускается для одного образца.
4.4. Определение соответствия холодных пластиков, используемых в качестве связующего
Холодные пластики, используемые в качестве связующего, испытываются по ГОСТ 32829.
4.5. Определение твердости минерального наполнителя
4.5.1. Сущность метода заключается в оценке твердости минерального наполнителя по шкале Мооса путем воздействия минеральными частицами на стеклянную пластину.
4.5.2. Проведение испытаний
По горизонтально расположенной стеклянной пластине по ГОСТ 111 размером не менее (70 x 120) мм проводят частицей минерального материала не менее трех раз на различных участках пластины на расстоянии не менее 20 мм от края.
4.5.3. Обработка результатов
Проводят визуальный осмотр стеклянной пластины при обнаружении царапин в местах воздействия на нее, минеральные частицы принимаются соответствующими 7 баллам по шкале Мооса.
4.6. Определение гранулометрического состава минерального наполнителя
4.6.1. Сущность метода заключается в определении минимального и максимального процентного содержания минеральных частиц, оставшихся при сухом рассеве на ситах.
4.6.2. Применяемое оборудование:
Для просмотра документа целиком скачайте его >>>
