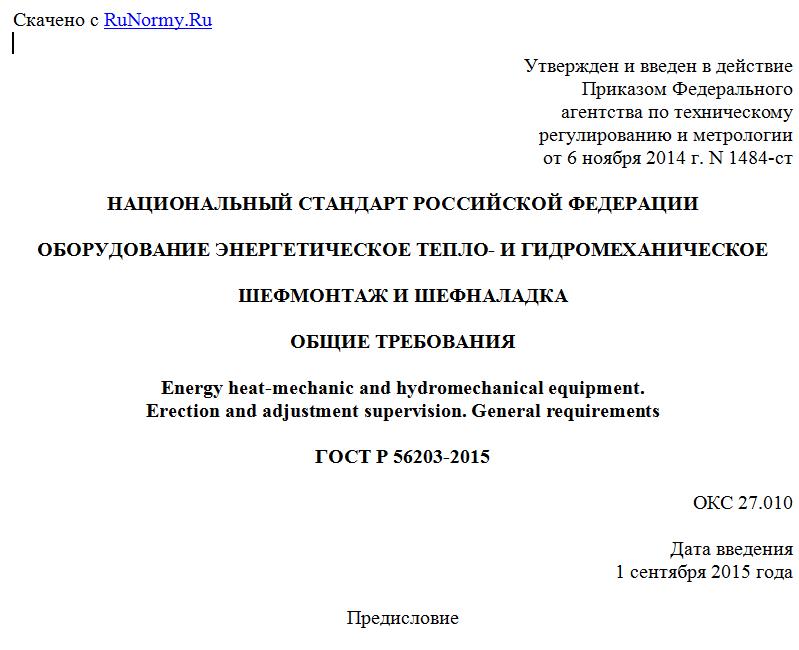

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 ноября 2014 г. N 1484-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ ЭНЕРГЕТИЧЕСКОЕ ТЕПЛО- И ГИДРОМЕХАНИЧЕСКОЕ
ШЕФМОНТАЖ И ШЕФНАЛАДКА
ОБЩИЕ ТРЕБОВАНИЯ
Energy heat-mechanic and hydromechanical equipment.
Erection and adjustment supervision. General requirements
ГОСТ Р 56203-2015
ОКС 27.010
Дата введения
1 сентября 2015 года
Предисловие
1. Разработан Открытым акционерным обществом Таганрогский котлостроительный завод "Красный котельщик" (ОАО ТКЗ "Красный котельщик").
2. Внесен Техническим комитетом по стандартизации ТК 244 "Оборудование энергетическое стационарное".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 6 ноября 2014 г. N 1484-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на проводимые в Российской Федерации шефмонтаж и шефналадку головного и серийного энергетического тепло- и гидромеханического оборудования.
Настоящий стандарт может быть распространен на другие виды оборудования, по которым поставщики проводят шефмонтаж и шефналадку.
Положения настоящего стандарта распространяются также на шефмонтаж оборудования, устанавливаемого при проведении ремонта и реконструкции действующих энергетических объектов.
2. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
2.1. Заказчик (customer): потребитель энергетического, тепло- и гидромеханического оборудования.
2.2. Поставщик (supplier): организация, осуществляющая поставку оборудования заказчику и на договорных условиях обеспечивающая шефмонтаж и шефналадку поставляемого оборудования.
2.3. Монтажная организация (erection organization): специализированная организация, проводящая монтажные работы.
2.4. Наладочная организация (adjustment organization): специализированная организация, выполняющая работы по наладке и испытанию оборудования.
2.5. Предприятие-изготовитель (manufacturer): организация - производитель оборудования.
2.6. Монтажные работы (erection works): работы по монтажу оборудования (включая предварительную сборку из деталей и сборочных единиц на монтажной площадке), а также предпусковые операции (промывки, продувки, опробование оборудования).
2.7. Пусконаладочные работы (start-up and adjustment works): работы, обеспечивающие подготовку и ввод смонтированного оборудования в эксплуатацию.
2.8. Материально-технические условия (material and technical conditions): совокупность условий: наличия проекта производства монтажных работ, выполненного, согласованного и утвержденного в соответствии с требованиями строительных норм и правил (СНиП); наличия комплектной документации для производства работ; наличия квалифицированной рабочей силы для бесперебойного производства монтажных работ; готовности складских помещений и площадок для хранения оборудования; готовности строительной части объекта к началу монтажа оборудования в соответствии с требованиями проекта организации работ (ПОР).
2.9. Готовность строительной части (readiness of civil part): совокупность всех условий готовности строительно-монтажной части, необходимых для решения задач по монтажу изделия (объекта).
2.10. Поставляемое оборудование (объем поставки) (supplied equipment): оборудование, поставляемое заказчику поставщиком в соответствии с условиями договора и техническими условиями.
2.11. Шефмонтаж (erection supervision): техническое руководство и авторский надзор, осуществляемые на всех стадиях монтажных работ, контроль за соблюдением требований поставщика (предприятия-изготовителя), а также решение всех технических вопросов, возникающих в процессе выполнения работ на оборудовании в объеме поставки поставщика (предприятия-изготовителя), с оформлением соответствующей технической документации.
2.12. Шефналадка (adjustment supervision): техническое руководство комплексом работ по обеспечению работоспособности оборудования в объеме поставки поставщика (предприятия-изготовителя), его доводке и наладке с целью подтверждения гарантийных технико-экономических показателей в соответствии со стандартами технических условий или техническими условиями, а также авторский надзор за проведением предпусковых и пусковых операций, испытаний оборудования и его освоением на объекте заказчика в соответствии с документацией поставщика (предприятия-изготовителя).
2.13. Шефперсонал (supervision personnel): специалисты поставщика (предприятия-изготовителя), командированные на энергетический объект к заказчику для проведения шефмонтажа и шефналадки.
2.14. Авторский надзор (designer's supervision): контроль, осуществляемый разработчиком проекта или поставщиком оборудования (в процессе шефмонтажа), за правильностью выполнения работ, регламентированных технической документацией, а также выдача необходимых разъяснений монтажным организациям заказчика, которые осуществляют указанные работы, решение технических вопросов на месте ведения работ, выдача технических решений (разработчиком проекта).
2.15. Техническое руководство (technical supervision): выдача квалифицированных технических указаний на всех стадиях работ по монтажу, наладке, пуску и эксплуатации оборудования в соответствии с требованиями технической документации поставщика и организации (предприятия-изготовителя), разработавшей эту документацию, контроль за их выполнением и за соблюдением способов и последовательности ведения работ.
2.16. Головное оборудование (pilot equipment): оборудование, изготовленное по вновь разработанной конструкторской документации для применения заказчиком с одновременной отработкой конструкции и технической документации для производства и эксплуатации остального оборудования серии и (или) типоразмерного ряда.
2.17. Серийное оборудование (commercial equipment): оборудование, изготавливаемое в условиях серийного производства периодически повторяющимися сериями по конструкторской документации, уточненной по результатам изготовления и испытаний головного образца.
2.18. Шефремонт (maintenance supervision): техническое руководство и авторский надзор, осуществляемые на всех стадиях работ по ремонту и реконструкции оборудования поставщика, с оформлением соответствующей технической документации.
3. Общие положения
3.1. Цель шефмонтажа - обеспечение соблюдения требований проектной документации, требований поставщика (предприятия-изготовителя) по условиям хранения оборудования на складах заказчика (в период шефмонтажа), а также действующей нормативно-технической документации при монтаже, пуске и комплексном опробовании оборудования путем технического руководства и контроля со стороны шефперсонала поставщика оборудования, а также квалифицированное и оперативное решение вопросов, возникающих в ходе монтажа оборудования.
3.2. Шефмонтаж должен осуществляться поставщиком оборудования на основании договора, заключенного с заказчиком оборудования, с учетом требований настоящего стандарта.
3.3. Цель шефналадки - обеспечение достижения показателей оборудования, предусмотренных техническими условиями или стандартами технических условий на это оборудование.
3.4. Состав шефналадочных работ определяется по взаимной договоренности поставщика и заказчика (см. Приложение Б) в объеме поставки поставщика.
3.5. Проведение шефналадки обязательно для головного оборудования. Шефналадка производится поставщиком, как правило, его наладочным подразделением; в случае необходимости поставщик может привлекать к проведению шефналадки своего оборудования специализированные пусконаладочные организации, но во всех случаях ответственность за шефналадку несет поставщик.
3.6. Все программы, касающиеся пусконаладки, разрабатывает специализированная наладочная организация. Шефперсонал поставщика согласовывает программы.
3.7. Шефналадка заканчивается сдачей пусконаладочной организацией оборудования заказчику. По результатам наладки составляются акты, заполняются наладочные формуляры. Пусконаладочная организация сдает оборудование и документацию заказчику.
3.8. Заканчивается шефналадка выдачей заключения совместно со специализированной пусконаладочной организацией о соответствии фактических показателей головного оборудования гарантийным и корректировкой, совместно с наладочной организацией, производственной инструкции по эксплуатации на основе полученных результатов испытаний и наладки. Поставщик передает заказчику в оговоренные сроки отчет о шефналадке оборудования.
4. Порядок выполнения работ
4.1. Шефмонтаж и шефналадка оборудования осуществляются на договорной или контрактной основе. При этом объем услуг по шефмонтажу и шефналадке определяется при заключении договора на поставку оборудования (с услугами шефмонтажа и шефналадки) или при заключении отдельных договоров на услуги шефмонтажа и шефналадки оборудования в объеме поставки поставщика (предприятия-изготовителя) (см. Приложения А и Б).
4.2. Шефмонтаж оборудования выполняется с начала укрупнительной сборки оборудования на монтажной площадке и до окончания комплексного опробования.
4.3. В своей работе шефперсонал должен руководствоваться:
- настоящим стандартом;
- технической документацией предприятия-изготовителя (поставщика оборудования);
- национальными стандартами и сводами правил;
- нормативно-технической документацией на монтаж, наладку, испытания и эксплуатацию оборудования;
- федеральными нормами и правилами в области промышленной безопасности;
- строительными нормами и правилами;
- договорами или контрактами на шефмонтаж и шефналадку;
- правилами технической эксплуатации электрических станций и сетей Российской Федерации.
4.4. Заказчик (его подрядные организации) должны осуществлять организационно-техническое руководство монтажными и пусконаладочными работами и нести ответственность за сохранность оборудования, качество выполнения работ и их сроки, за обеспечение безопасных условий работы, строгое соблюдение технических требований поставщика оборудования, действующих норм и правил и указаний шефперсонала.
Ответственность за обеспечение противопожарных мероприятий, охраны труда и техники безопасности, производственной санитарии и федеральных норм и правил в области промышленной безопасности несет заказчик, в обязанность которого входит проведение инструктажей шефперсонала с их оформлением в соответствии с правилами.
4.5. В период пусконаладочных работ и приемо-сдаточных испытаний, производимых только после подписания необходимой документации, подтверждающей готовность к пуску, обслуживание оборудования производится эксплуатационным персоналом заказчика, который несет ответственность за правильность обслуживания. В период приемо-сдаточных испытаний шефперсонал должен вести наблюдение за работой оборудования, а при необходимости должен давать указания, являющиеся обязательными для персонала заказчика, если эти указания не противоречат правилам технической эксплуатации электрических станций и сетей, правилам техники безопасности, федеральным нормам и правилам в области промышленной безопасности.
4.6. Поставщик несет ответственность за квалифицированное проведение шефмонтажа и шефналадки оборудования, за правильность и полноту технических указаний, выдаваемых подрядным организациям заказчика, за своевременность решения возникающих вопросов в объеме оказываемых услуг по шефмонтажу и шефналадке. Указания шефперсонала в части поставленного оборудования обязательны для заказчика и его подрядных организаций.
