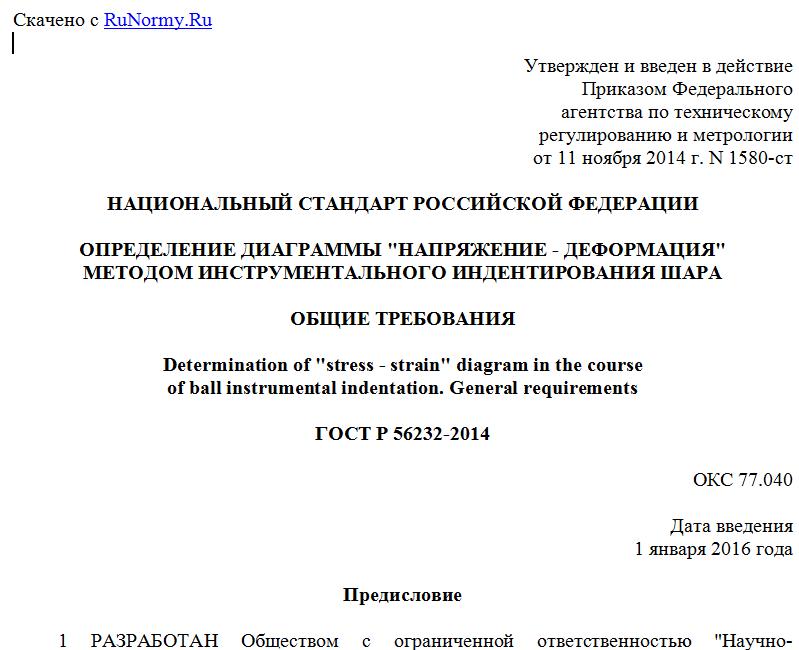

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОПРЕДЕЛЕНИЕ ДИАГРАММЫ "НАПРЯЖЕНИЕ - ДЕФОРМАЦИЯ"
МЕТОДОМ ИНСТРУМЕНТАЛЬНОГО ИНДЕНТИРОВАНИЯ ШАРА
ОБЩИЕ ТРЕБОВАНИЯ
Determination of "stress - strain" diagram in the course
of ball instrumental indentation. General requirements
ГОСТ Р 56232-2014
ОКС 77.040
Дата введения
1 января 2016 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-сертификационный учебный Центр материаловедения и ресурса компонентов ядерной техники "Центр материаловедения и ресурса" (ООО "НСУЦ "ЦМиР"), Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 132 "Техническая диагностика"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 ноября 2014 г. N 1580-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ. Сентябрь 2016
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Метод инструментального индентирования шара относится к числу методов безобразцового измерения характеристик прочности и пластичности конструкционных материалов. Метод основан на записи диаграммы вдавливания упругого шара (шарового индентора) в поверхность контролируемого материала в координатах "нагрузка - глубина" на упругопластической стадии нагружения и разгрузки с выбранной скоростью деформирования.
Настоящий стандарт послужит методической основой использования данного метода при решении широкого класса инженерных задач, требующих оперативной неразрушающей оценки прочностных характеристик изделий, выполненных из металлических материалов.
1 Область применения
Настоящий стандарт устанавливает общие требования к использованию метода инструментального индентирования шара для определения диаграммы "напряжение - деформация" металлов и сплавов.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 8.563-2009 Государственная система обеспечения единства измерений. Методики (методы) выполнения измерений
ГОСТ Р 8.748-2011 Материалы металлические. Определение твердости и других параметров материалов инструментальным методом вдавливания. Часть 1. Метод испытания
ГОСТ 7.32-91 Система стандартов по информации, библиотечному и издательскому делу. Отчет о научно-исследовательской работе. Структура и правила оформления
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.019-79 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 12.1.038-82 Система стандартов безопасности труда. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.3.002-75 Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности
ГОСТ 25.506-85 Расчеты и испытания на прочность. Методы механических испытаний металлов. Определение характеристик трещиностойкости (вязкости разрушения) при статическом нагружении
ГОСТ 1497-84 Методы испытаний на растяжение
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 3722-81 Подшипники качения. Шарики. Технические условия
ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю
ГОСТ 22761-77 Металлы и сплавы. Метод измерения твердости по Бринеллю переносными твердомерами статического действия
ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие и изгиб
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 8.748, а также следующие термины с соответствующими определениями:
3.1 диаграмма "напряжение - деформация": Зависимость напряжения от деформации, построенная с учетом деформации образца в ходе испытаний на одноосное растяжение;
3.2 метод инструментального индентирования: Метод испытаний, основанный на непрерывной регистрации нагрузки и глубины вдавливания индентора на этапах нагружения, выдержки под нагрузкой и разгрузки индентора;
3.3 диаграмма вдавливания: Зависимость между прилагаемой к индентору силой и глубиной вдавливания, непрерывно регистрируемая в ходе испытаний методом инструментального индентирования;
3.4 наплыв: Изменение формы поверхности образца по периметру лунки вследствие вытеснения испытуемого материала индентором.
4 Обозначения
D - диаметр индентора, мм;
a - радиус отпечатка (см. рисунок 1), мм;
d - диаметр отпечатка, мм;
- деформация;
- эффективная пластическая деформация под индентором;
- условная деформация при растяжении, рассчитываемая в приближении линейности изменений размеров образца;
- точка нормировки для расчета предела текучести;
- эффективная деформация под индентором;
- максимальная эффективная деформация под индентором;
- коэффициент относительного давления;
- условное напряжение при растяжении, рассчитываемое без учета поперечного сужения образца, Н/мм2;
- эффективное напряжения под индентором, Н/мм2;
- запас пластичности материала при вдавливании, Н/мм2;
- предел текучести (условный) при растяжении по ГОСТ 1497, Н/мм2;
- временное сопротивление при растяжении по ГОСТ 1497, Н/мм2;
Nc - число циклов нагружения;
R0 - эффективное напряжение, соответствующее , Н/мм2;
nb - индентационная степень упрочнения (степенной показатель деформационного упрочнения материала при вдавливании);
- коэффициент наплыва;
cct - стационарное значение коэффициента наплыва;
vs - коэффициент Пуассона образца;
vi - коэффициент Пуассона индентора;
Es - модуль упругости образца, Н/мм2;
Ei - модуль упругости индентора, Н/мм2;
Er - приведенный модуль упругости, , Н/мм2;
Cm - коэффициент податливости испытательной установки по ГОСТ Р 8.748, мм/Н;
h - глубина индентирования (глубина вдавливания индентора), мм;
h0 - нулевая точка (точка первого контакта индентора с образцом), мм;
hc - рассчитанная глубина контакта индентора (см. рисунок 2), мм;
hmax - максимальное значение глубины индентирования, мм;
F - текущее значение силы, приложенной к индентору (нагрузка на индентор), Н;
Fmax - максимальное задаваемое значение силы, прилагаемой к индентору, Н;
m - степень упрочнения участка разгрузки;
ac - радиус поперечного сечения наконечника на расстоянии hc от вершины (см. рисунок 1), мм;
dc - диаметр поперечного сечения наконечника на расстоянии hc от вершины, мм;
Ap - площадь поперечного сечения с диаметром dc, мм2;
EIT - модуль упругости при индентировании (ГОСТ Р 8.748), Н/мм2;
CIT - ползучесть при индентировании (ГОСТ Р 8.748);
HIT - твердость индентирования (ГОСТ Р 8.748), Н/мм2;
HBIT - твердость индентирования по Бринеллю, Н/мм2;
S - контактная жесткость - тангенс угла наклона касательной в верхней точке кривой разгрузки (см. рисунок 2), Н/мм;
Pm - среднее по проекции отпечатка контактное давление под шаровым индентором (твердость по Майеру), Н/мм2;
Gc - удельная работа разрушения (вязкость разрушения), Н/мм;
