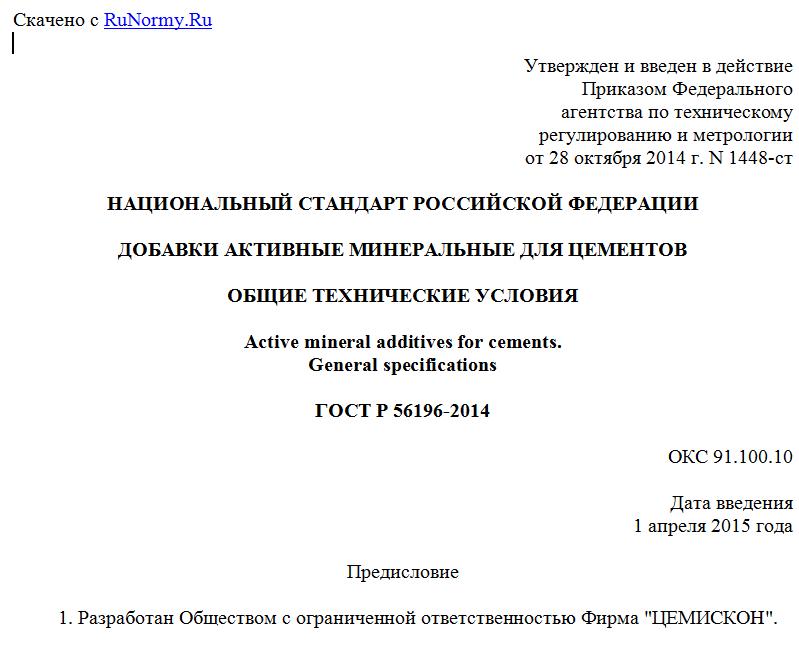

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 октября 2014 г. N 1448-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДОБАВКИ АКТИВНЫЕ МИНЕРАЛЬНЫЕ ДЛЯ ЦЕМЕНТОВ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Active mineral additives for cements.
General specifications
ГОСТ Р 56196-2014
ОКС 91.100.10
Дата введения
1 апреля 2015 года
Предисловие
1. Разработан Обществом с ограниченной ответственностью Фирма "ЦЕМИСКОН".
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 октября 2014 г. N 1448-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на активные минеральные добавки (далее - добавки) для цементов и устанавливает технические требования к ним, правила приемки, методы контроля.
Настоящий стандарт не распространяется на гранулированные шлаки, применяемые для производства цементов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 3306-88 Сетки с квадратными ячейками из стальной рифленой проволоки. Технические условия
ГОСТ 3476-74 Шлаки доменные и электротермофосфорные гранулированные для производства цементов
ГОСТ 5382-91 Цементы и материалы цементного производства. Методы химического анализа
ГОСТ 25094-94 Добавки активные минеральные для цементов. Методы испытаний
ГОСТ 30515-2013 Цементы. Общие технические условия
ГОСТ 30744-2001 Цементы. Методы испытаний с использованием полифракционного песка
ГОСТ 31108-2003 Цементы общестроительные. Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины, приведенные в ГОСТ 30515.
4. Классификация
4.1. Активные минеральные добавки подразделяют на следующие группы:
- природные минеральные добавки;
- техногенные минеральные добавки - побочные продукты промышленных производств.
4.1.1. К природным минеральным добавкам относятся:
- пуццоланы осадочного происхождения (диатомиты, трепелы, опоки);
- пуццоланы вулканического происхождения (пеплы, туфы, трассы, вулканические шлаки, цеолит, цеолитизированные породы);
- природные обожженные пуццоланы (обожженные глинистые породы - глиежи).
4.1.2. К техногенным минеральным добавкам относятся:
- доменные гранулированные шлаки по ГОСТ 3476;
- зола-уноса, получаемая путем электростатического или механического осаждения твердых частиц из дымовых газов, образующихся при сжигании тонкомолотого угля, горючих сланцев. Зола-уноса может быть кислой, проявляющей пуццоланические свойства, и основной, проявляющей гидравлические свойства;
- микрокремнезем (силикатная пыль), образующийся при восстановлении высокочистого кварца углем в электрических дуговых печах при изготовлении кремния и ферросилиция;
- обожженный сланец, получаемый обжигом в специальной печи при температуре ~= 800 °C и в тонкомолотом состоянии проявляющий гидравлические и пуццоланические свойства.
4.2. В качестве условного обозначения добавки применяют заглавную букву ее наименования:
- пуццолана - П;
- зола-уноса - З;
- глиеж и обожженный сланец - Г;
- микрокремнезем - МК.
5. Технические требования
5.1. Характеристики
5.1.1. Требования к физико-механическим показателям добавок приведены в таблице 1.
Таблица 1
Наименование показателя Значение
Пуццолана Обожженный сланец Микрокремнезем (силикатная пыль) Зола-уноса
Значение t-критерия <*>, не менее 15 15 15 15
Равномерность изменения объема (расширение), мм, не более Не нормируется 10,0 Не нормируется 10,0
<*> Значимость различия между прочностью на сжатие цемента с активной минеральной добавкой и с песком.
5.1.2. Требования к химическим показателям золы-уноса приведены в таблице 2.
Таблица 2
В процентах массы добавки
Наименование показателя Значение для золы-уноса
кислой основной
Потеря массы при прокаливании (п.п.п.), не более 5,0 <*> 5,0 <*>
CaO св, не более Не нормируется 10,0
SiO2 <**>, не менее 25,0 Не нормируется
R2O (в пересчете на Na2O), не более 2,0 2,0
MgO, не более 5,0 5,0
<*> Кроме сланцевой золы-уноса. <**> Реакционно-способный. Примечания 1. Допускается применять золы-уноса с п.п.п. более 5% до 7% при условии, что выполняются требования к долговечности и сочетаемости с добавками к бетонам и растворам. 2. Реакционно-способную часть SiO2 определяют вычитанием из общего количества SiO2 остатка, нерастворимого в HCl и KOH.
5.1.3. При введении добавок с высоким содержанием SO3 уменьшают количество вводимого в цемент сульфата кальция, чтобы его общее содержание соответствовало требованиям стандарта на данный цемент.
5.1.4. Содержание хлорид-иона Cl- в добавках не должно быть более 0,1%. В основной золе-уноса, получаемой после сжигания горючего сланца, содержание хлорид-иона Cl- допускается до 0,45%.
5.1.5. Размер кусков добавок, мм, не должен быть более:
- 50 при поставке в дробленом виде;
- 200 при поставке в недробленом виде.
5.2. Упаковка
Добавки поставляют без упаковки.
5.3. Маркировка
При транспортировании добавок каждое транспортное средство снабжают ярлыком, в котором указывают:
- наименование и товарный знак изготовителя;
- торговое наименование добавки;
- массу нетто добавки в транспортном средстве;
- номер партии добавки и дату отгрузки;
- обозначение настоящего стандарта.
Ярлык прикрепляют к транспортному средству в доступном месте любым способом, обеспечивающим его сохранность при транспортировании.
6. Требования безопасности и охраны окружающей среды
Для просмотра документа целиком скачайте его >>>
