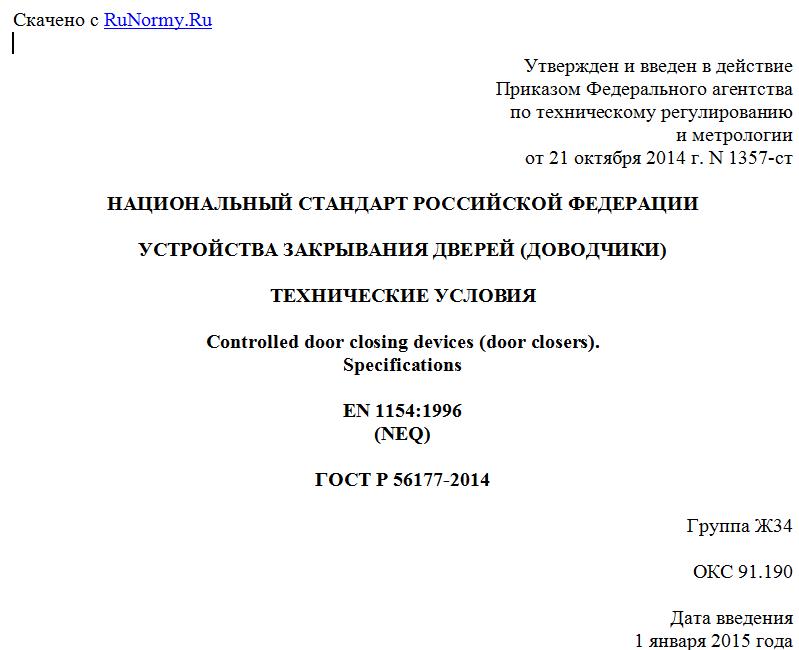

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 21 октября 2014 г. N 1357-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТРОЙСТВА ЗАКРЫВАНИЯ ДВЕРЕЙ (ДОВОДЧИКИ)
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Controlled door closing devices (door closers).
Specifications
EN 1154:1996
(NEQ)
ГОСТ Р 56177-2014
Группа Ж34
ОКС 91.190
Дата введения
1 января 2015 года
Предисловие
1. Разработан Учреждением "Центр по сертификации оконной и дверной техники" (ЦС ОДТ) с участием фирмы "GEZE" (Германия).
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 21 октября 2014 г. N 1357-ст.
4. Настоящий стандарт соответствует европейскому региональному стандарту ЕН 1154:1996 "Строительное оборудование. Управляемые устройства закрывания дверей. Требования и методы испытаний" (EN 1154:1996 "Building hardware - Controlled doorclosing devices - Requirements and test methods", NEQ) в части технических требований и методов испытаний.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в годовом (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на устройства управляемого закрывания дверей (далее - доводчики), устанавливаемые на распашные двери с упором и маятниковые двери, требующие надежного управления закрыванием и применяемые в строительстве жилых и общественных зданий. Доводчики рекомендуется устанавливать также на дверях для обеспечения беспрепятственного доступа в здания маломобильных групп населения.
Доводчики могут быть использованы в различных климатических зонах в соответствии с нормами строительной климатологии. Исполнение, категории, условия эксплуатации, хранения и транспортирования доводчиков в части воздействия климатических факторов должны соответствовать требованиям ГОСТ 15150.
Настоящий стандарт может применяться для сертификации изделий.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.308-85 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы ускоренных коррозионных испытаний
ГОСТ 9.401-91 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 538-2001 Изделия замочные и скобяные. Общие технические условия
ГОСТ 1050-88 Прокат сортовой, калиброванный со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 1583-93 Сплавы алюминиевые литейные. Технические условия
ГОСТ 4784-97 Алюминий и сплавы алюминиевые деформируемые. Марки
ГОСТ 5949-75 Сталь сортовая и калиброванная коррозионно-стойкая, жаростойкая и жаропрочная. Технические условия
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 9389-75 Проволока стальная углеродистая пружинная. Технические условия
ГОСТ 9500-84 Динамометры образцовые переносные. Общие технические требования
ГОСТ 15140-78 Материалы лакокрасочные. Методы определения адгезии
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15527-2004 Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки
ГОСТ 21996-76 Лента стальная холоднокатаная термообработанная. Технические условия
ГОСТ 24670-81 Болты, винты и шурупы. Радиусы под головкой
ГОСТ 25140-93 Сплавы цинковые литейные. Марки
ГОСТ 30893.1-2002 (ИСО 2768-1-89) Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. устройство регулируемого закрывания дверей (доводчик): Гидравлический механизм, предназначенный для самозакрывания или управляемого закрывания дверей с упором и маятниковых дверей, которые могут быть установлены на/в конструкции двери, встроены в пол или в верхнюю часть проема.
3.2. накладной доводчик верхнего расположения: Доводчик, устанавливаемый открыто в верхней части двери, на дверном полотне или дверной коробке.
3.3. врезной доводчик верхнего расположения: Доводчик, устанавливаемый в толще дверного полотна или в толще дверной коробки.
3.4. доводчик нижнего расположения (скрытый): Доводчик, устанавливаемый в полу.
3.5. доводчик для маятниковой двери: Доводчик, обеспечивающий закрывание двери, открывающейся в обе стороны.
3.6. доводчик для распашной двери: Доводчик, обеспечивающий закрывание двери, открывающейся в одном направлении.
3.7. однопольный дверной блок: Конструкция, состоящая из жестко закрепленной в дверном проеме коробки с навешенным на петли одним дверным полотном.
3.8. двупольный дверной блок: Конструкция, состоящая из жестко закрепленной в дверном проеме коробки с навешенными на петли двумя дверными полотнами.
3.9. активное полотно: Полотно двупольного (распашного) дверного блока, которое открывается первым и закрывается последним.
3.10. неактивное полотно: Полотно двупольного (распашного) дверного блока, которое открывается последним и закрывается первым.
3.11. ширина двери: Максимальный габарит по ширине дверного полотна.
3.12. момент открывания: Сила, прикладываемая пользователем для открывания двери с доводчиком, накапливающим при этом потенциальную энергию.
3.13. момент закрывания: Сила, развиваемая доводчиком за счет использования накопленной энергии, необходимой для закрывания двери.
3.14. амортизация открывания: Безопасное замедление (увеличение сопротивления) открывания двери для предотвращения неконтролируемого распахивания двери.
3.15. задержка закрывания: Встроенная функция, позволяющая задерживать начало закрывания двери на заданное время, после чего продолжается управляемое закрывание двери.
3.16. сила закрывания доводчика: Значение момента закрывания, создаваемого доводчиком.
3.17. фиксация в открытом положении: Встроенная функция, позволяющая двери, снабженной доводчиком, оставаться открытой на заранее установленный или выбранный угол, пока она не будет освобождена механически (электромеханически).
3.18. электрическая фиксация в открытом положении: Встроенная функция, позволяющая удерживать дверь в открытом на любой заданный угол положении с помощью электрического блокиратора.
3.19. настраиваемая сила закрывания: Встроенная функция, позволяющая регулировать момент закрывания во всем диапазоне силы закрывания доводчика.
3.20. КПД: Отношение максимальной силы открывания, прикладываемой пользователем к двери, к максимальной силе закрывания двери, выраженное в процентах.
3.21. скорость закрывания: Скорость, с которой доводчик закрывает дверь из открытого положения.
3.22. управление скоростью: Встроенная функция, позволяющая регулировать скорость закрывания двери.
3.23. конечный дохлоп: Функция дополнительного управления скоростью закрывания двери на последних нескольких градусах для преодоления сопротивления внешних факторов и отдельных элементов двери (запорные устройства, уплотнения), а также ветровых и других нагрузок.
3.24. цикл испытаний: Цикл, включающий в себя принудительное открывание двери на 90° из полностью закрытого состояния и последующее закрывание двери с помощью доводчика.
4. Классификация и условные обозначения
4.1. Доводчики подразделяют:
- по назначению (номер классификационного признака 1) на следующие типы:
ДН - накладные верхнего расположения для распашных дверей,
ДВ - врезные верхнего расположения для распашных дверей,
ДП - нижнего расположения, устанавливаемые в полу,
ДМ - для маятниковой двери,
ДФ - с дополнительной функцией (дохлоп, амортизация открывания);
- в зависимости от размеров и массы дверного полотна (номер классификационного признака 2) на классы, приведенные в таблице 1;
Таблица 1
Класс
