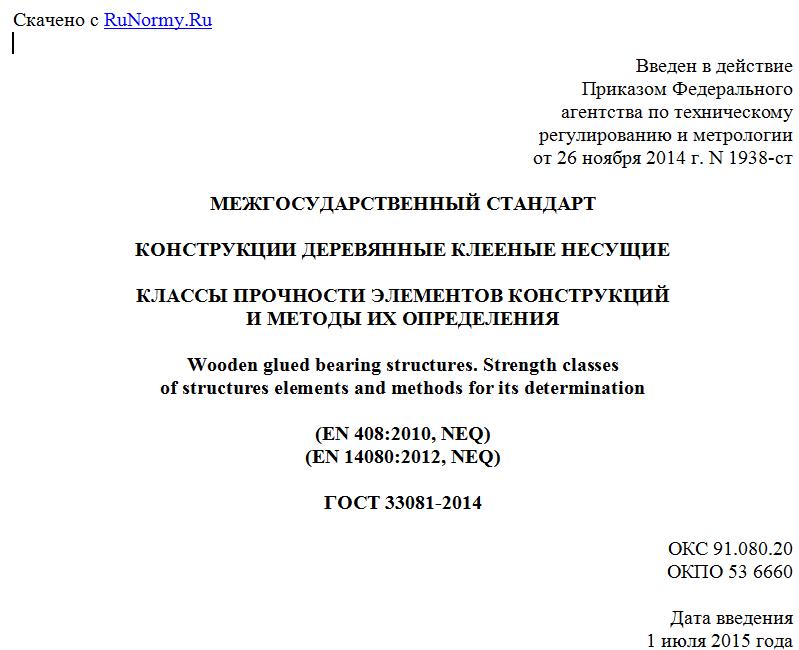

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОНСТРУКЦИИ ДЕРЕВЯННЫЕ КЛЕЕНЫЕ НЕСУЩИЕ
КЛАССЫ ПРОЧНОСТИ ЭЛЕМЕНТОВ КОНСТРУКЦИЙ
И МЕТОДЫ ИХ ОПРЕДЕЛЕНИЯ
Wooden glued bearing structures. Strength classes
of structures elements and methods for its determination
(EN 408:2010, NEQ)
(EN 14080:2012, NEQ)
ГОСТ 33081-2014
ОКС 91.080.20
ОКПО 53 6660
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Центральным научно-исследовательским, проектно-конструкторским и технологическим институтом им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко), отделением ОАО "НИЦ "Строительство"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство" Российской Федерации
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 14 ноября 2014 г. N 72-П)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N 1938-ст межгосударственный стандарт ГОСТ 33081-2014 введен в действие в качестве национального стандарта Российской Федерации с 01 июля 2015 г.
5 В настоящем стандарте частично применены положения следующих европейских региональных стандартов:
EN 408:2010 Timber structures. Structural timber and glued laminated timber. Determination of some physical and mechanical properties (Деревянные конструкции. Древесина конструкционная цельная и клееная многослойная. Определение некоторых физических и механических свойств);
EN 14080:2012 Timber structures. Glued laminated timber. Requirements (Деревянные конструкции. Клееная слоистая и клееная массивная древесины. Требования).
Перевод с английского языка (en).
Степень соответствия - неэквивалентная (NEQ)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
1.1 Стандарт распространяется на многослойные клееные элементы несущих деревянных клееных конструкций (далее - элементы), состоящие из двух и более склеенных по пласти слоев, соответствующих требованиям ГОСТ 33080-2014.
1.2 Стандарт устанавливает классы прочности элементов и методы их определения.
1.3 Требования настоящего стандарта должны использоваться в проектно-конструкторской и технологической документации для установления нормативных значений прочности и деформативности элементов, а также для обеспечения классов прочности элементов с заданной доверительной вероятностью 0,95 при их изготовлении.
1.4 Стандарт не распространяется на элементы в виде бруса из многослойного клееного шпона или из поперечно склеенных досок и прочее.
2. Нормативные ссылки
В настоящем стандарте приведены ссылки на следующие документы:
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 577-68 Индикаторы часового типа с ценой деления 0,01 мм. Технические условия
ГОСТ 3749-77 Угольники поверочные 90°. Технические условия
ГОСТ Р ИСО 3951-1-2007 Статистические методы. Процедуры выборочного контроля по количественному признаку
ГОСТ 9330-76 Основные соединения деталей из древесины и древесных материалов. Типы и размеры
ГОСТ 19414-90 Древесина клееная массивная. Общие требования к зубчатым клеевым соединениям
ГОСТ 20850-2014 Конструкции деревянные клееные несущие. Общие технические условия
ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования
ГОСТ 33080-2014 Конструкции деревянные. Классы прочности конструкционных пиломатериалов и методы их определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
3.1 Основные термины и определения даны в ГОСТ 20850.
3.2 В настоящем стандарте применены следующие дополнительные термины и определения:
3.2.1 класс прочности: Показатель качества многослойных деревянных клееных элементов, соответствующий установленным нормированным величинам прочности, модуля упругости и плотности древесины.
3.2.2 нормативная прочность: Минимальная величина прочности, установленная с обеспеченностью 0,95 для статистического ее распределения, полученного по результатам машинных испытаний партии элементов продолжительностью (300 +/- 120) с, а также с учетом количества испытанных элементов и приведения их прочности к влажности древесины 12%.
4. Сокращения
4.1 В настоящем стандарте приняты сокращения, приведенные в справочном приложении В.
5. Классы прочности
5.1 Элементы конструкций должны соответствовать одному из следующих классов прочности: К20, К24, К26, К28, К32 и К36 <*>.
--------------------------------
<*> Допускается по представлению изготовителя устанавливать и использовать другие классы прочности элементов при их подтверждении согласно требованиям 5.6 и раздела 6.
5.2 Классы прочности отличаются нормативными значениями определяющих физико-механических свойств элементов: прочности и модуля упругости элементов при изгибе и плотности древесины, а числовая величина в обозначении класса соответствует значению прочности, МПа, при изгибе элемента сечением 140(b) x 600(h) мм при его влажности древесины 12%.
5.3 Классификацию согласно 5.1 применяют для элементов, изготовленных из слоев хвойных пород древесины, в виде цельных или склеенных по длине на зубчатом клеевом соединении по ГОСТ 19414 и/или по ширине на гладкую фугу по ГОСТ 9330.
5.4 Многослойные клееные элементы по высоте сечения могут быть скомпонованы из слоев одного класса прочности или из слоев различных классов прочности.
5.5 Нормативные значения определяющих свойств однородных (из слоев одного класса прочности) элементов для установленных классов прочности приведены в таблице 1.
Таблица 1
Классы прочности элементов -
Нормативные значения определяющих свойств
Наименование свойства Обозначение Значения свойства для классов прочности:
К20 К24 К26 К28 К32 К36
Нормативное значение прочности при изгибе, 5%-ный квантиль, МПа Rи,н 20 24 26 28 32 36
Среднее значение модуля упругости при изгибе, ГПа E0,ср 9,0 11,0 11,7 12,5 14,0 14,7
Нормативное значение модуля упругости, 5%-ный квантиль, ГПа E0,н 7,0 8,5 9,0 9,5 10,8 11,9
Нормативная плотность, 5%-ный квантиль, кг/м3 335 350 365 380 400 430
Дополнительные значения физико-механических свойств элементов для принятых классов - в рекомендуемом приложении А.
