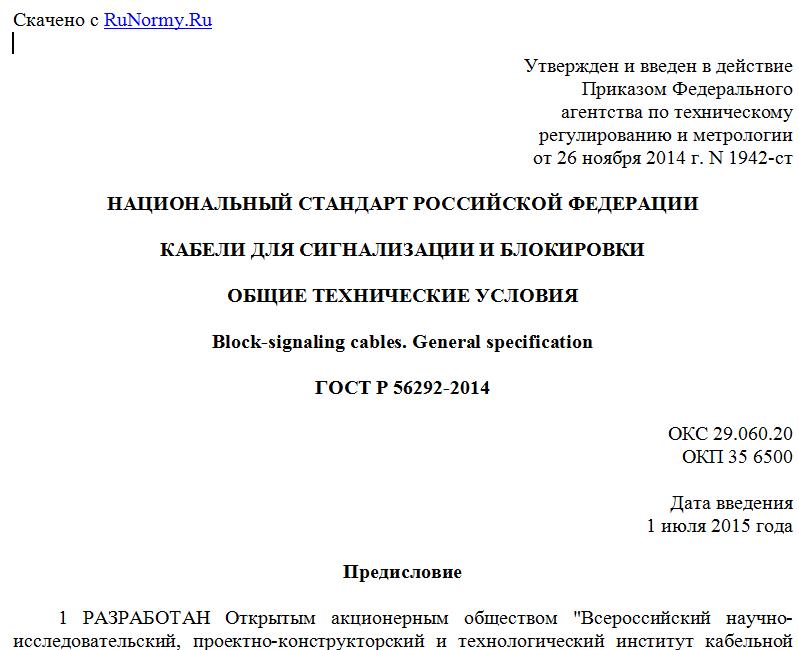

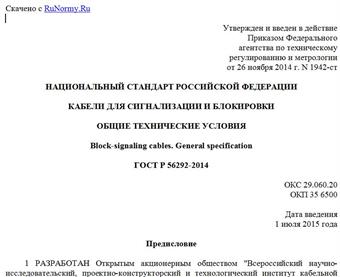

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 ноября 2014 г. N 1942-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАБЕЛИ ДЛЯ СИГНАЛИЗАЦИИ И БЛОКИРОВКИ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Block-signaling cables. General specification
ГОСТ Р 56292-2014
ОКС 29.060.20
ОКП 35 6500
Дата введения
1 июля 2015 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 046 "Кабельные изделия"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N 1942-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 В настоящем стандарте использованы изобретения, защищенные патентами Российской Федерации на полезную модель:
патент на полезную модель от 30.03.2011 N 109906 "Кабель для систем связи, автоматики, сигнализации и блокировки";
патент на полезную модель от 03.02.2009 N 83874 "Кабель для систем связи, сигнализации и блокировки";
патент на полезную модель от 24.04.2007 N 69309 "Кабель для систем связи, автоматики, сигнализации и блокировки";
патент на полезную модель от 24.04.2007 N 66107 "Кабель для систем связи сигнализации и блокировки";
патент на полезную модель от 30.03.2007 N 69306 "Кабель для сигнализации и блокировки (варианты)";
патент на полезную модель от 03.10.2006 N 60779 "Кабель для систем связи, сигнализации, автоматики и блокировки";
патент на полезную модель от 28.02.2005 N 47132 "Кабель для систем связи, сигнализации и блокировки";
патент на полезную модель от 07.06.2004 N 41183 "Кабель для сигнализации и блокировки". Патентообладатель - Открытое акционерное общество "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности".
Национальный орган Российской Федерации по стандартизации не несет ответственности за достоверность информации о патентных правах. При необходимости ее уточнения патентообладатель может направить в национальный орган по стандартизации аргументированное предложение внести в настоящий стандарт поправку
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1 Область применения
Настоящий стандарт распространяется на кабели для сигнализации и блокировки (далее - кабели), предназначенные для устройств железнодорожной автоматики и телемеханики (ЖАТ), электрических установок сигнализации и блокировки общепромышленного применения и пожарной сигнализации и автоматики на номинальное напряжение до 380 В включительно переменного тока частотой 50 Гц или 700 В постоянного тока, а также для организации тональных цепей и технологической связи в диапазоне частот от 25 до 20000 Гц.
Настоящий стандарт устанавливает основные требования к конструкции, технические характеристики кабелей, их эксплуатационные свойства и методы испытаний.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.048-89 Единая система защиты от коррозии и старения. Изделия технические. Методы лабораторных испытаний на стойкость к воздействию плесневых грибов
ГОСТ 12.1.044-89 Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 12.2.007.14 Система стандартов безопасности труда. Кабели и кабельная арматура. Требования безопасности
ГОСТ 15.309 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 20.57.406-81 Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний
ГОСТ 27.301 Надежность в технике. Расчет надежности. Основные положения
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры
ГОСТ 2990 Кабели, провода и шнуры. Методы испытания напряжением
ГОСТ 3345 Кабели, провода и шнуры. Метод определения электрического сопротивления изоляции
ГОСТ 7006-72 Покровы защитные кабелей. Конструкции и типы, технические требования и методы испытаний
ГОСТ 7229 Кабели, провода и шнуры. Метод определения электрического сопротивления токопроводящих жил и проводников
ГОСТ 10446 Проволока. Метод испытания на растяжение
ГОСТ 12177 Кабели, провода и шнуры. Методы проверки конструкции
ГОСТ 12182.5 Кабели, провода и шнуры. Метод проверки стойкости к растяжению
ГОСТ 12182.6 Кабели, провода и шнуры. Метод проверки стойкости к раздавливанию
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15845 Изделия кабельные. Термины и определения
ГОСТ 18690 Кабели, провода, шнуры и кабельная арматура. Маркировка, упаковка, транспортирование и хранение
ГОСТ 22483-2012 (IEC 60228:2004) Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров
ГОСТ 24641 Оболочки кабельные свинцовые и алюминиевые
ГОСТ 27893-88 Кабели связи. Методы испытаний
ГОСТ 28203-89 Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытания Fc и руководство: вибрация (синусоидальная)
ГОСТ 28215-89 Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытания Eb и руководство: Многократные удары
ГОСТ 28220 Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытания Fd: Широкополосная случайная вибрация. Общие требования
ГОСТ 31565-2012 Кабельные изделия. Требования пожарной безопасности
ГОСТ IEC 60332-1-2 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-2. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Проведение испытания при воздействии пламенем газовой горелки мощностью 1 кВт с предварительным смешением газов
ГОСТ IEC 60332-2-2 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 2-2. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля небольших размеров. Проведение испытания диффузионным пламенем
ГОСТ IEC 60332-3-22 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 3-22. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Категория A
ГОСТ IEC 60332-3-23 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 3-23. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Категория B
ГОСТ IEC 60332-3-24 Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 3-24. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Категория C
ГОСТ IEC 60754-1 Испытания материалов конструкции кабелей при горении. Определение количества выделяемых газов галогенных кислот
ГОСТ IEC 60754-2 Испытания материалов конструкции кабелей при горении. Определение степени кислотности выделяемых газов измерением pH и удельной проводимости
ГОСТ IEC 60811-1-1 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Измерение толщины и наружных размеров. Методы определения механических свойств
ГОСТ IEC 60811-1-2 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 1-2. Методы общего применения. Методы теплового старения
ГОСТ IEC 60811-1-3 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 1-3. Методы общего применения. Методы определения плотности. Испытания на водопоглощение. Испытание на усадку
ГОСТ IEC 60811-3-1 Специальные методы испытаний поливинилхлоридных компаундов изоляции и оболочек электрических и оптических кабелей. Испытание под давлением при высокой температуре. Испытание на стойкость к растрескиванию
ГОСТ IEC 61034-2 Измерение плотности дыма при горении кабелей в заданных условиях. Часть 2. Метод испытания и требования к нему
ГОСТ Р 54813 (МЭК 62230:2006) Кабели, провода и шнуры электрические. Электроискровой метод контроля
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 15845, а также следующие термины с соответствующими определениями:
3.1 алюмополимерная лента: Алюминиевая лента, покрытая с одной или двух сторон слоем полимерного материала.
3.2 сталеполимерная лента: Стальная лента, покрытая с одной или двух сторон слоем полимерного материала.
3.3 водоблокирующие материалы: Синтетические материалы из сверхабсорбентных полимеров.
4 Классификация, основные параметры и размеры
4.1 Кабели подразделяют:
а) по типу скрутки элементов:
- групповой скрутки из одиночных жил;
- парной скрутки;
б) по конструкции токопроводящей жилы:
- однопроволочные (без обозначения);
- многопроволочные (М);
