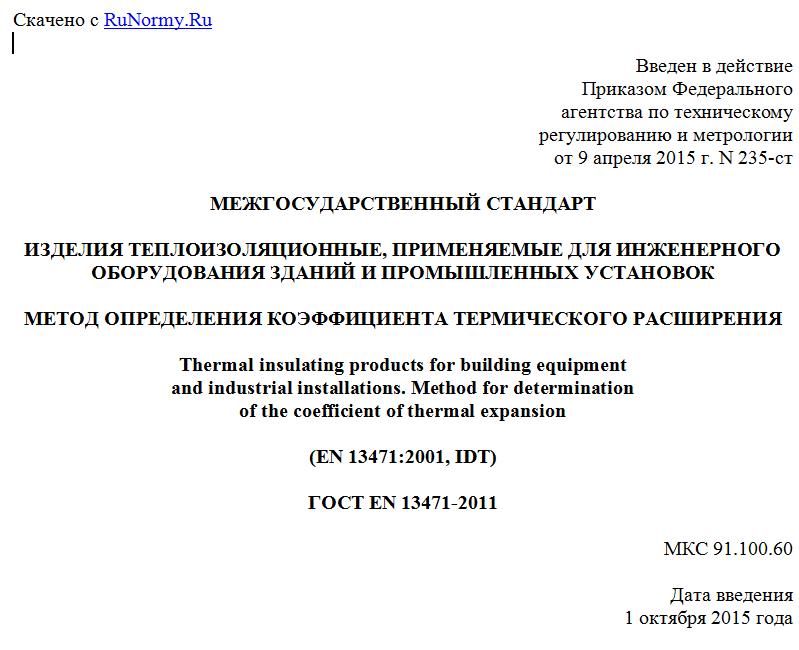

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 апреля 2015 г. N 235-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ ДЛЯ ИНЖЕНЕРНОГО
ОБОРУДОВАНИЯ ЗДАНИЙ И ПРОМЫШЛЕННЫХ УСТАНОВОК
МЕТОД ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА ТЕРМИЧЕСКОГО РАСШИРЕНИЯ
Thermal insulating products for building equipment
and industrial installations. Method for determination
of the coefficient of thermal expansion
(EN 13471:2001, IDT)
ГОСТ EN 13471-2011
МКС 91.100.60
Дата введения
1 октября 2015 года
Предисловие
Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 ПОДГОТОВЛЕН Некоммерческим партнерством "Производители современной минеральной изоляции "Росизол" на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (протокол от 8 декабря 2011 г. N 39)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа государственного управления строительством
Азербайджан AZ Государственный комитет градостроительства и архитектуры
Армения AM Министерство градостроительства
Казахстан KZ Агентство по делам строительства и жилищно-коммунального хозяйства
Киргизия KG Госстрой
Молдова MD Министерство строительства и регионального развития
Россия RU Министерство регионального развития
Таджикистан TJ Агентство по строительству и архитектуре при Правительстве
Узбекистан UZ Госархитектстрой
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 апреля 2015 г. N 235-ст межгосударственный стандарт ГОСТ EN 13471-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2015 г.
5 Настоящий стандарт идентичен европейскому региональному стандарту EN 13471:2001 Thermal insulating products for building equipment and industrial installations - Determination of the coefficient of thermal expansion (Теплоизоляционные изделия, применяемые для инженерного оборудования зданий и промышленных установок. Определение коэффициента термического расширения).
Наименование настоящего стандарта изменено по отношению к наименованию европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5-2001 (пункт 3.6).
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным европейским региональным стандартам приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает требования к средствам испытания и методике определения коэффициента термического расширения теплоизоляционных изделий, применяемых для инженерного оборудования зданий и промышленных установок в температурном диапазоне от минус 196 °C до плюс 850 °C, с учетом возможного ограничения температуры испытания образцов.
Настоящий стандарт не распространяется на изделия, которые при испытаниях изменяют размеры вследствие потери гидратной воды или других фазовых изменений.
Примечание - Образцы, отбираемые от изделия для проведения испытаний, должны быть представительными для данного изделия.
2. Нормативные ссылки
В настоящем стандарте приведена ссылка на следующий европейский региональный стандарт:
EN 12085:1997 Thermal insulating products for building applications - Determination of linear dimensions of test specimens (Теплоизоляционные изделия, применяемые в строительстве. Определение линейных размеров образцов для испытаний)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 линейное термическое расширение: Обратимые изменения длины изделия, происходящие вследствие изменения температуры.
3.2 средний коэффициент линейного термического расширения в интервале температур: Отношение значения обратимого изменения длины образца к его первоначальной длине при заданной температуре и разности температур двух испытаний.
3.3 коэффициент термического расширения при температуре T: Предельное значение , зависящее от того, как меняется график "относительное изменение длины образца - температура" при возрастании температуры (см. рисунок 1).
a - температура; 1 - средний коэффициент термического
расширения в интервале температур T1 и T2 (пунктирная
линия между точками A и B); 2 - коэффициент термического
расширения при температуре T (тангенс угла наклона
прямой в точке C)
Рисунок 1 - График зависимости относительного изменения
длины образца от температуры
Примечание - При определении и предполагается, что функция, описывающая изменение длины в зависимости от изменения температуры, непрерывна. Данное предположение исключает использование среднего коэффициента термического расширения , если образцы претерпевают физические изменения вследствие фазовых изменений, например перекристаллизацию или потерю гидратной воды. График зависимости изменения длины от изменения температуры показывает, что средний коэффициент термического расширения не может быть определен для той части графика, которая не является непрерывной.
4. Сущность метода
Определяют изменение линейных размеров изделия при изменении его температуры и строят график зависимости относительного изменения длины образца от температуры.
Данную процедуру проводят непрерывно, если необходим график во всем температурном диапазоне, или для двух заданных температур, если средний коэффициент термического расширения необходимо определить в интервале между этими двумя температурами.
5. Средства испытаний
5.1 Дилатометр
Дилатометр подходящего размера и температурного диапазона (см. рисунок 2).
Примечание - Типовые дилатометры трубчатого или стержневого типа изготовлены из кварца высокой чистоты.
1 - микрометрический винт; 2 - термостат; 3 - толкатель;
4 - защитная труба; 5 - печь; 6 - образец; 7 - датчик
линейного дифференциального изменения длины; 8 - держатель
образца; 9 - термопара
Рисунок 2 - Пример типового дилатометра
5.2 Микронный штангенциркуль
Штангенциркуль со шкалой в микрометрах (микронах), позволяющий проводить прямые измерения длины образца при разных температурах. Точность измерений должна быть такой, чтобы все последовательные измерения при одинаковой температуре проводились с точностью до 2·10-4 l0 для длины и 2·10-5 l0 - для изменения длины.
5.3 Электрическая печь
Электрическая печь, обеспечивающая создание высоких температур. Электрическая печь должна поддерживать среднюю, максимальную и минимальную температуры образца с точностью +/- 2 °C. Скорость изменения температуры в электрической печи не должна превышать 1 °C/мин в момент перехода от одной температуры испытания к другой.
