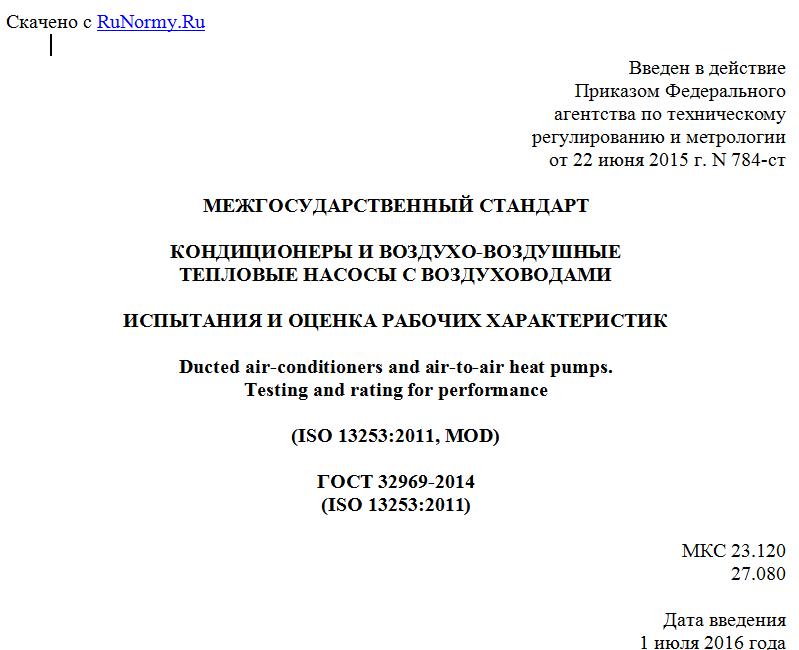

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 июня 2015 г. N 784-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОНДИЦИОНЕРЫ И ВОЗДУХО-ВОЗДУШНЫЕ
ТЕПЛОВЫЕ НАСОСЫ С ВОЗДУХОВОДАМИ
ИСПЫТАНИЯ И ОЦЕНКА РАБОЧИХ ХАРАКТЕРИСТИК
Ducted air-conditioners and air-to-air heat pumps.
Testing and rating for performance
(ISO 13253:2011, MOD)
ГОСТ 32969-2014
(ISO 13253:2011)
МКС 23.120
27.080
Дата введения
1 июля 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 061 "Вентиляция и кондиционирование" и Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 сентября 2014 г. N 70-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 июня 2015 г. N 784-ст межгосударственный стандарт ГОСТ 32969-2014 (ISO 13253:2011) введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2016 г.
5 Настоящий стандарт является модифицированным по отношению к международному стандарту ISO 13253:2011 Ducted air-conditioners and air-to-air heat pumps - Testing and rating for performance (Кондиционеры и воздухо-воздушные тепловые насосы с воздуховодами. Испытания и оценка рабочих характеристик) путем изменения ссылок, которые выделены в тексте курсивом.
Внесение указанных технических отклонений направлено на учет целесообразности использования ссылочных межгосударственных стандартов вместо ссылочных международных стандартов.
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 86 "Охлаждение и кондиционирование воздуха" Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
Степень соответствия - модифицированная (MOD).
Ссылки на международные стандарты, которые приняты в качестве межгосударственных стандартов, заменены в разделе "Нормативные ссылки" и тексте стандарта ссылками на соответствующие идентичные и модифицированные межгосударственные стандарты.
Перечень технических отклонений приведен в приложении С.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт устанавливает стандартные условия для оценки производительности и эффективности кондиционеров с воздуховодами и тепловых насосов "воздух - воздух".
Настоящий стандарт устанавливает методы испытаний для определения номинальных значений производительности и эффективности, включая моноблочные и раздельные ("сплит-системы") установки кондиционирования воздуха и тепловые насосы. Настоящий стандарт распространяется на оборудование, установленное в жилых, коммерческих и промышленных помещениях. Оборудование (кондиционеры и/или тепловые насосы с воздуховодами) должно быть заводского изготовления и иметь электропривод и механический компрессор.
Настоящий стандарт распространяется на оборудование, использующее одну или несколько систем охлаждения, один наружный блок и один или более внутренних блоков, управляемых отдельным термостатом или регулятором. Настоящий стандарт распространяется на оборудование, которое состоит из одного, нескольких или переменного количества компонентов различной производительности.
В область применения настоящего стандарта не входит оценка и испытания следующего оборудования:
a) тепловых насосов, использующих воду, и кондиционеров с водяным охлаждением;
b) мультисплит-систем кондиционеров и тепловых насосов воздух-воздух.
Примечание - Порядок испытаний и оценки рабочих характеристик таких устройств установлен в [1];
c) мобильных (не оконных) устройств, имеющих конденсаторный вытяжной канал;
d) отдельных узлов, не составляющих законченную систему охлаждения;
e) оборудования, использующего абсорбционный цикл охлаждения;
f) оборудования без воздуховодов. Порядок испытаний и оценки такого оборудования установлены в ГОСТ 32970-2014 (ISO 5151:2010).
Настоящий стандарт не распространяется на определение сезонной эффективности, которое может потребоваться в некоторых странах, поскольку более точное определение эффективности обеспечивается в реальных условиях эксплуатации.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие нормативные документы (для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок - последнее издание ссылочного документа (включая все его изменения):
ГОСТ ISO 817-2014 Хладагенты. Система обозначений
ГОСТ 32970-2014 (ISO 5151:2010) Кондиционеры и тепловые насосы без воздуховодов. Испытания и оценка рабочих характеристик
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 кондиционер с воздуховодами <1> (ducted air-conditioner): Помещенное в корпус устройство или устройства, предназначенные для обеспечения подвода через воздушный тракт кондиционированного воздуха в замкнутое пространство комнаты или зоны (кондиционируемое пространство).
Примечание - Это может быть моноблочная или раздельная (сплит) система, которая включает основной источник холода для охлаждения и осушки воздуха. Она может также включать средства отопления (кроме теплового насоса), а также средства для обеспечения циркуляции, очистки, увлажнения, вентиляции или удаления воздуха. Такое оборудование может содержать более одного агрегата и отдельных блоков (сплит-системы), которые предназначены для работы совместно.
3.2 тепловой насос с воздуховодами <1> (ducted heat pump): Помещенное в корпус устройство или устройства, предназначенные для обеспечения подвода через воздушный тракт кондиционированного воздуха в замкнутое пространство комнаты или зоны (кондиционируемое пространство), в том числе с помощью основного источника холода, используемого для отопления.
--------------------------------
<1> В настоящем стандарте кондиционер с воздуховодами и тепловой насос с воздуховодами также называются "сетевым оборудованием" или "сетевыми устройствами".
Примечание - Может быть сконструирован для отвода тепла из кондиционируемого пространства с последующим теплоотводом. При этом охлаждение и осушение предпочтительнее с применением одного и того же оборудования. Может также включать средства для обеспечения циркуляции, очистки, увлажнения, вентиляции или удаления воздуха. Такое оборудование может содержать более одного агрегата и отдельных блоков (сплит-системы), которые предназначены для работы совместно.
3.3 стандартный воздух (standard air): Сухой воздух при 20 °C и стандартном барометрическом давлении в 101,325 кПа, с массовой плотностью в 1,204 кг/м3.
3.4 общая холодопроизводительность (total cooling capacity): Количество явного и скрытого тепла, которое оборудование может удалить из кондиционируемого пространства за определенный промежуток времени.
3.5 теплопроизводительность (heating capacity): Количество тепла, отдаваемое оборудованием в кондиционируемое помещение за определенный промежуток времени.
Примечание - Теплопроизводительность выражают в Вт.
3.6 скрытая холодопроизводительность (latent cooling capacity): Количество скрытого тепла, которое оборудование может удалить из кондиционируемого пространства за определенный промежуток времени.
