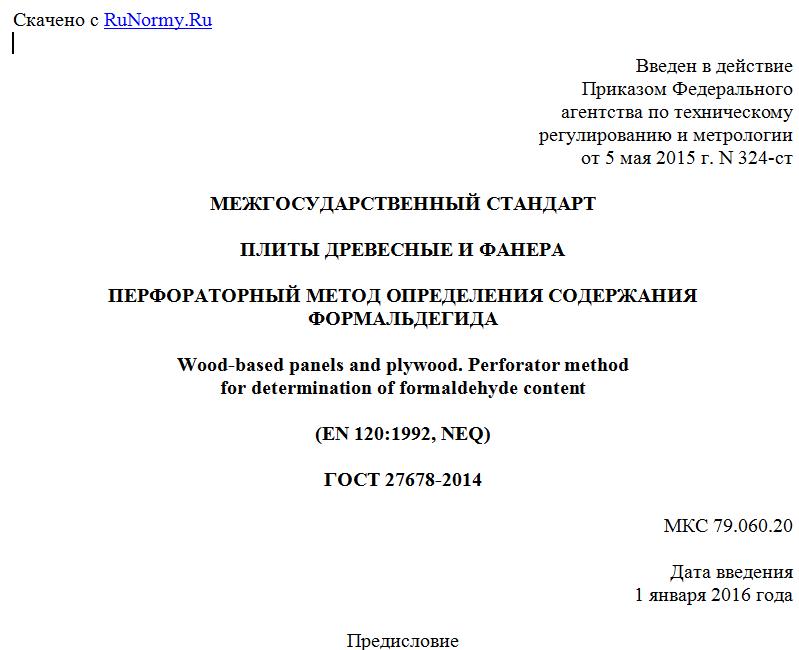

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 5 мая 2015 г. N 324-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛИТЫ ДРЕВЕСНЫЕ И ФАНЕРА
ПЕРФОРАТОРНЫЙ МЕТОД ОПРЕДЕЛЕНИЯ СОДЕРЖАНИЯ ФОРМАЛЬДЕГИДА
Wood-based panels and plywood. Perforator method
for determination of formaldehyde content
(EN 120:1992, NEQ)
ГОСТ 27678-2014
МКС 79.060.20
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки принятия, применения, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН Автономной некоммерческой организацией Центр сертификации лесопродукции "ЛЕССЕРТИКА"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 121 "Плиты древесные"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 5 мая 2015 г. N 324-ст межгосударственный стандарт ГОСТ 27678-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт соответствует европейскому региональному стандарту EN 120:1992 Wood-based panels; determination of formaldehyde content; extraction method called the perforator method (Листовые древесные материалы. Определение содержания формальдегида. Экстракционный метод, названный перфораторным методом).
Степень соответствия - неэквивалентная (NEQ)
6. ВЗАМЕН ГОСТ 27678-88
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1 Область применения
Настоящий стандарт устанавливает метод определения содержания формальдегида в древесных плитах и фанере.
Настоящий метод также может быть применен для других древесных композиционных материалов, за исключением облицованных, окрашенных и лакированных материалов.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9621-72 Древесина слоистая клееная. Методы определения физических свойств
ГОСТ 10634-88 Плиты древесно-стружечные. Методы определения физических свойств
ГОСТ 19592-80 Плиты древесно-волокнистые. Методы испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным). Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Сущность метода
Сущность метода настоящего стандарта заключается в экстрагировании в перфораторе формальдегида из образцов древесных плит или фанеры кипящим толуолом, поглощении его дистиллированной водой с последующим спектрофотометрическим анализом полученного раствора с использованием ацетилацетона в среде уксуснокислого аммония.
Верхний предел определения - 30,0 мг формальдегида в 100 г сухого материала.
Нижний предел определения - 0,02 мг формальдегида в 100 г сухого материала.
В условиях действующего непрерывного производства отбор образцов продукции и испытания проводят не реже одного раза в неделю для каждой технологической линии (типа материала, технологического процесса и пр.).
4 Отбор и подготовка образцов
4.1 Отбор образцов для испытаний проводят не ранее чем через 24 ч после изготовления материала.
4.2 Образцы отбирают равномерно по ширине охлажденной плиты или листа, за исключением полосы шириной 300 мм у каждого из краев плиты. Из указанной зоны материала вырезают образцы размерами, мм: (25 +/- 1) x (25 +/- 1) x толщина материала. При равномерном отборе и размерах образцов 25 x 25 мм выполняется условие суммарной площади 0,1 м2. Допускается вырезать образцы из середины листа (полосы) материала при его ширине менее 650 мм.
4.3 Образцы для испытаний герметично упаковывают в воздухонепроницаемую полимерную пленку или специальный контейнер. Масса образцов должна быть не менее 500 г для каждого испытания. Образцы упаковывают при температуре (23 +/- 5) °C. Образцы хранят упакованными до начала испытаний.
4.4 Допускается хранить и транспортировать к месту испытания герметично упакованные образцы и заготовки образцов для их вырезки. Условия транспортирования и хранения образцов должны соответствовать требованиям, изложенным в технической документации на испытуемый материал.
5 Аппаратура и реактивы
5.1 Перфоратор
Для проведения испытаний используют стеклянный перфоратор (рисунок 1) - прибор, в котором проводят экстракцию формальдегида кипящим толуолом и поглощение водой, состоящий из:
- круглодонной колбы вместимостью 1 дм3;
- экстрактора со:
спускным краном,
стеклянным пористым фильтром (пористость - от 100 до 160 мкм),
теплоизолированной отводной трубкой,
теплоизолированными верхней и нижней частями;
- обратного холодильника общей длиной примерно 400 мм;
- трубки с шаровым расширением длиной примерно 200 мм;
- плоскодонной колбы вместимостью 250 см3;
- сборника-ловушки, который может быть применен вместо трубки с шаровым расширением и плоскодонной колбы.
1 - круглодонная колба; 2 - экстрактор;
3 - обратный холодильник; 4 - трубка с шаровым расширением;
5 - плоскодонная колба; 6 - сборник-ловушка
Рисунок 1 - Стеклянный перфоратор
5.2 Спектрофотометр
Для проведения испытаний используют спектрофотометр, который обеспечивает измерение оптической плотности при длине волны 412 нм в стеклянных кюветах с шириной рабочего слоя 50 мм. Допускается использование спектрофотометра с длиной волны от 400 до 440 нм и стеклянных кювет с шириной рабочего слоя 10 или 20 мм прямоугольной или цилиндрической формы.
5.3 Аппаратура общего назначения
Колбонагреватель электрический для круглодонной колбы (см. рисунок 1).
Сушильный шкаф, обеспечивающий температуру 103 °C - 105 °C.
Термостат водяной (баня), обеспечивающий температуру 60 °C - 65 °C.
Весы лабораторные с погрешностью взвешивания не более 0,01 г.
Часы лабораторные (секундомер).
Колбы мерные вместимостью 2 дм3 и 25 см3.
Пипетки вместимостью 1, 5, 10 см3 с ценой деления 0,1 см3.
5.4 Реактивы
Толуол, ч.д.а.
Раствор ацетилацетона (2,4-пентандион, C5H8O2), ч.д.а., 4 см3 в 1 дм3 водного раствора.
Для просмотра документа целиком скачайте его >>>
