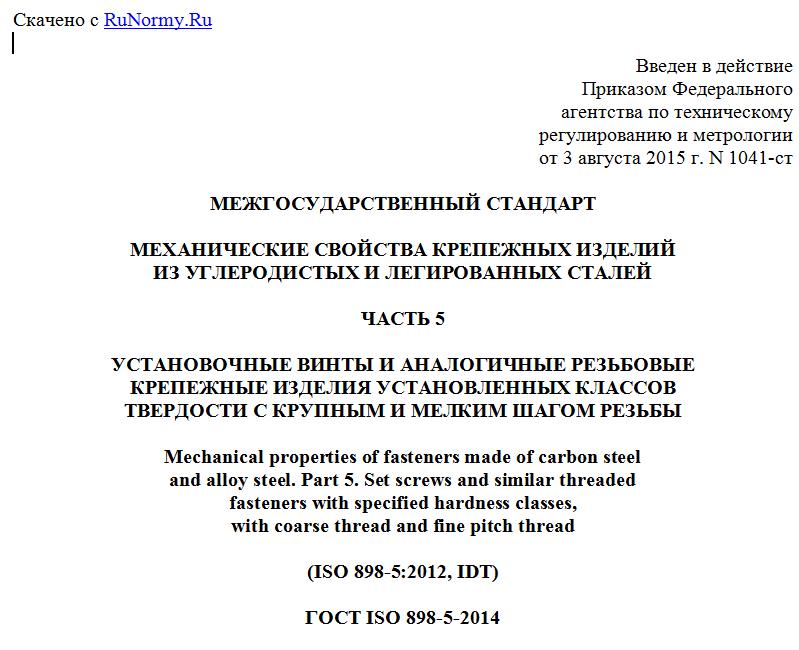

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 3 августа 2015 г. N 1041-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МЕХАНИЧЕСКИЕ СВОЙСТВА КРЕПЕЖНЫХ ИЗДЕЛИЙ
ИЗ УГЛЕРОДИСТЫХ И ЛЕГИРОВАННЫХ СТАЛЕЙ
ЧАСТЬ 5
УСТАНОВОЧНЫЕ ВИНТЫ И АНАЛОГИЧНЫЕ РЕЗЬБОВЫЕ
КРЕПЕЖНЫЕ ИЗДЕЛИЯ УСТАНОВЛЕННЫХ КЛАССОВ
ТВЕРДОСТИ С КРУПНЫМ И МЕЛКИМ ШАГОМ РЕЗЬБЫ
Mechanical properties of fasteners made of carbon steel
and alloy steel. Part 5. Set screws and similar threaded
fasteners with specified hardness classes,
with coarse thread and fine pitch thread
(ISO 898-5:2012, IDT)
ГОСТ ISO 898-5-2014
Группа Г39
МКС 21.060.10
ОКП 160000
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Обществом с ограниченной ответственностью "РМ-Центр" (ООО "РМ-Центр") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 года N 46)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 августа 2015 года N 1041-ст межгосударственный стандарт ГОСТ ISO 898-5-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 года.
5 Настоящий стандарт идентичен международному стандарту ISO 898-5:2012 Mechanical properties of fasteners made of carbon steel and alloy steel - Part 5: Set screws and similar threaded fasteners with specified hardness classes - Coarse thread and fine pitch thread (Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 5. Установочные винты и аналогичные резьбовые крепежные изделия установленных классов твердости. Крупная резьба и резьба с мелким шагом).
Международный стандарт разработан подкомитетом ISO/TC 2/SC 11 "Крепежные изделия с метрической наружной резьбой" технического комитета по стандартизации ISO/TC 2 "Крепежные изделия" Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает механические и физические свойства для установочных винтов и аналогичных резьбовых крепежных изделий, изготовленных из углеродистых и легированных сталей, для условий испытаний при температуре окружающей среды от 10 °C до 35 °C. Крепежные изделия (термин используется, если установочные винты и аналогичные резьбовые крепежные изделия подразумеваются все вместе), которые соответствуют требованиям настоящего стандарта, оцениваются при температуре окружающей среды в этом диапазоне.
Крепежные изделия в соответствии с настоящим стандартом классифицируются по установленным классам твердости и предназначены для использования только при сжатии.
Примечание - Крепежные изделия, соответствующие требованиям настоящего стандарта, применяют в диапазоне температур от минус 50 °C до плюс 150 °C. При определении возможных вариантов применения за пределами диапазона от минус 50 °C до плюс 150 °C и до максимальной температуры плюс 300 °C пользователям обязательно следует консультироваться с металловедами.
Стандарт распространяется на установочные винты и аналогичные резьбовые крепежные изделия:
- из углеродистых или легированных сталей;
- с треугольной метрической резьбой в соответствии с ISO 68-1;
- с крупным шагом резьбы от М1,6 до М30 и с мелким шагом резьбы от М8 x 1 до М30 x 2;
- с сочетаниями диаметр/шаг в соответствии с ISO 261 и ISO 262;
- с допусками резьбы в соответствии с ISO 965-1 и ISO 965-2.
Стандарт не устанавливает требования к следующим свойствам:
- предел прочности на растяжение;
- предел прочности на срез;
- свариваемость;
- коррозионная стойкость или
- способность противостоять температуре свыше плюс 150 °C или ниже минус 50 °C.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа.
ISO 225:2010 Fasteners - Bolts, screws, studs and nuts - Symbols and descriptions of dimensions (Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров)
ISO 965-1:2013 ISO general-purpose metric screw threads - Tolerances - Part 1: Principles and basic data (Резьбы метрические ISO общего назначения. Допуски. Часть 1. Принципы и основные данные)
ISO 965-3:1998 ISO general purpose metric screw threads - Tolerances - Part 3: Deviations for constructional screw threads (Резьбы ИСО метрические общего назначения. Допуски. Часть 3. Отклонения для конструкционных резьб)
ISO 6157-1:1988 Fasteners - Surface discontinuities - Part 1: Bolts, screws and studs for general requirements (Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения)
ISO 6506-1:2005 Metallic materials - Brinell hardness test - Part 1: Test method (Материалы металлические - Определение твердости по Бринеллю - Часть 1: Метод испытания)
ISO 6507-1:2005 Metallic materials - Vickers hardness test - Part 1: Test method (Материалы металлические - Определение твердости по Виккерсу - Часть 1: Метод испытания)
ISO 6508-1:2005 Metallic materials - Rockwell hardness test - Part 1: Test method (scales A, B, C, D, E, F, G, H, K, N, T) (Материалы металлические - Определение твердости по Роквеллу - Часть 1: Метод испытания (шкалы A, B, C, D, E, F, G, H, K, N, T))
ISO 16426:2002 Fasteners - Quality assurance system (Изделия крепежные. Система обеспечения качества)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 твердость основного металла (base metal hardness): Твердость ближайшего к поверхности участка (при перемещении точки измерения от оси к наружному диаметру), измеренная непосредственно перед началом увеличения или уменьшения твердости, указывающего на науглероживание или обезуглероживание соответственно.
3.2 науглероживание (carburization): Результат увеличения содержания углерода на поверхности по сравнению с содержанием углерода в основном металле.
3.3 обезуглероживание (decarburization): Уменьшение содержания углерода на поверхности стального крепежного изделия.
3.4 частичное обезуглероживание (partial decarburization): Обезуглероживание с достаточным уменьшением содержания углерода, чтобы вызвать посветление отпущенного мартенсита и существенное уменьшение твердости по сравнению с твердостью основного металла, но без обнаружения зерен феррита при
