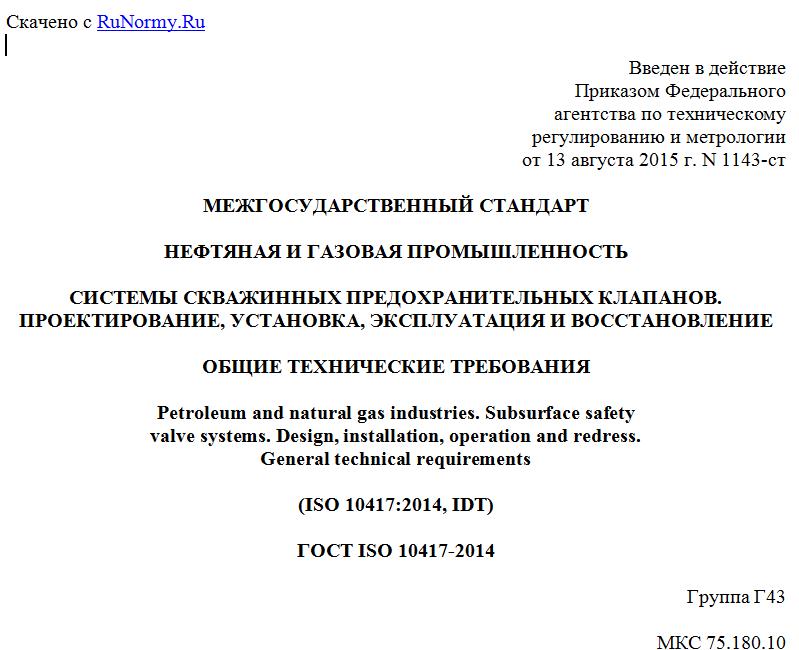

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 августа 2015 г. N 1143-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
НЕФТЯНАЯ И ГАЗОВАЯ ПРОМЫШЛЕННОСТЬ
СИСТЕМЫ СКВАЖИННЫХ ПРЕДОХРАНИТЕЛЬНЫХ КЛАПАНОВ.
ПРОЕКТИРОВАНИЕ, УСТАНОВКА, ЭКСПЛУАТАЦИЯ И ВОССТАНОВЛЕНИЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Petroleum and natural gas industries. Subsurface safety
valve systems. Design, installation, operation and redress.
General technical requirements
(ISO 10417:2014, IDT)
ГОСТ ISO 10417-2014
Группа Г43
МКС 75.180.10
Дата введения
1 февраля 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе аутентичного перевода на русский язык стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 523 "Нефтяная и газовая промышленность"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 сентября 2014 г. N 70-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 августа 2015 г. N 1143-ст межгосударственный стандарт ГОСТ ISO 10417-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 февраля 2016 г.
5 Настоящий стандарт идентичен международному стандарту ISO 10417:2004 Petroleum and natural gas industries - Subsurface safety valve systems - Design, installation, operation and redress (Нефтяная и газовая промышленность. Системы скважинных предохранительных клапанов. Проектирование, установка, эксплуатация и восстановление).
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 67 "Материалы, оборудование и морские сооружения для нефтяной, нефтехимической и газовой промышленности", подкомитетом SC 4 "Буровое и добывающее оборудование".
Перевод с английского языка - (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, имеются в ФГУП "Стандартинформ".
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта в соответствии с наименованием темы по Программе работ технического комитета по стандартизации МТК 523.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт был разработан потребителями/заказчиками и поставщиками/изготовителями скважинных предохранительных клапанов (SSSV), предназначенных для применения на нефтяных и газовых промыслах по всему миру. Настоящий стандарт представляет требования и информацию обеим сторонам в отношении проектирования, эксплуатации, установки и испытаний систем скважинных предохранительных клапанов, а также в отношении хранения/транспортирования, технического обслуживания и восстановления функций оборудования SSSV.
Пользователи настоящего стандарта должны знать, что могут потребоваться другие, или отличные от установленных, требования для конкретных задач по установке, хранению/транспортированию и техническому обслуживанию. Настоящий стандарт не имеет цели запретить потребителю/заказчику принимать альтернативные инженерные решения. Это, в частности, применимо в тех случаях, когда имеется инновационная и развивающаяся технология заканчивания скважин.
1 Область применения
Настоящий стандарт устанавливает требования к конфигурации, установке, испытаниям, эксплуатации и ведению документации для систем скважинных предохранительных клапанов (SSSV). Кроме того, настоящий стандарт устанавливает требования и предлагает руководство по выбору, обращению, восстановлению функций и ведению документации по SSSV в составе скважинного добычного оборудования.
Ремонтные работы выходят за рамки настоящего стандарта.
Примечание - ISO 10432 представляет требования к ремонту оборудования SSSV.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа. Для недатированных ссылок применяются последние редакции (с учетом изменений и дополнений) указанных документов.
ISO 9000 Quality management systems - Fundamentals and vocabulary (Системы менеджмента качества. Основные положения и словарь)
ISO 9712 Non-destructive testing - Qualification and certification of NDT personnel (Неразрушающий контроль. Квалификация и аттестация персонала)
ISO 10432:2004 Petroleum and natural gas industries - Downhole equipment - Subsurface safety valve equipment (Нефтяная и газовая промышленность. Оборудование скважинное. Скважинный предохранительный клапан с оснасткой)
ISO 16070 Petroleum and natural gas industries - Downhole equipment - Lock mandrels and landing nipples (Нефтяная и газовая промышленность. Оборудование скважинное. Установочная оправка и посадочные ниппели)
ANSI/NCSL Z540-1 Calibration - Calibration Laboratories and Measuring and Test Equipment - General Requirements (Калибровка. Калибровочные лаборатории и измерительное и испытательное оборудование. Общие требования)
3 Термины и определения
В настоящем стандарте применены термины по ISO 9000, а также следующие термины с соответствующими определениями:
3.1 восстановление (функций) (redress): Любая деятельность, включая замену квалифицированной детали (3.4) в рамках описанного в 5.3.3.
3.2 диафрагма (orifice): Отверстие (для впуска и выпуска газа или жидкости), специальное ограничительное приспособление, вызывающее падение давления в SSCSV, срабатывающего при изменении скорости потока.
3.3 изготовитель (manufacturer): Основной агент при проектировании, производстве и оснастке исходного оборудования для системы SSSV.
3.4 квалифицированная деталь (qualified part): Деталь, изготовленная в соответствии с признанной программой обеспечения качества и, в качестве запасной детали, изготовленной в соответствии или с превышением показателей заменяемой (оригинальной) детали, изготовленной основным изготовителем оборудования (OEM).
Примечание - ISO 9000 является примером признанной программы обеспечения качества.
3.5 квалифицированный персонал (qualified personnel): Персонал, знания и навыки которого, полученные в ходе обучения и/или практики и опыта и аттестованные в соответствии с установленными требованиями, стандартами или тестами, позволяют ему выполнять требуемые функции.
3.6 линия управления (передачи сигналов) (control line): Труба (обсадная), применяемая для передачи контрольных сигналов на SCSSV.
3.7 наземная система управления (surface control system): Оборудование на поверхности, включая коллектор, датчики и источник питания для управления SCSSV.
3.8
наземный клапан безопасности (surface safety valve): SSV сборка автоматического клапана оборудования устья скважины, который должен срабатывать на закрытие при отказе в энергоснабжении. Примечание - Этот термин при упоминании в настоящем стандарте означает клапан SSV и исполнительный механизм SSV в сборе. ISO 10423 [1]
3.9 оборудование системы SSSV (SSSV system equipment): Компоненты, которые включают скважинный предохранительный клапан, управляемый с поверхности (3.21), линию управления (3.6), SSSV (3.23), установочную оправку предохранительного клапана (3.11), посадочный ниппель скважинного предохранительного клапана (3.15), муфты и другие регулирующие компоненты в скважине.
3.10
оператор (operator): Пользователь оборудования системы SSSV. [ISO 10432]
3.11 оправка установочная предохранительного клапана (safety valve lock mandrel): Удерживающее приспособление, используемое в оборудовании SSSV.
3.12 отказобезопасная глубина установки (fail-safe setting depth): Максимальная истинная вертикальная глубина, на которой можно установить скважинный предохранительный клапан (SCSSV), который в максимально неблагоприятных гидростатических условиях будет закрываться.
3.13 отказобезопасное устройство (fail-safe device): Устройство, которое при потере регулирующей среды автоматически переключается в безопасное состояние.
3.14
