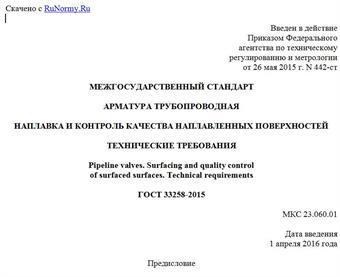

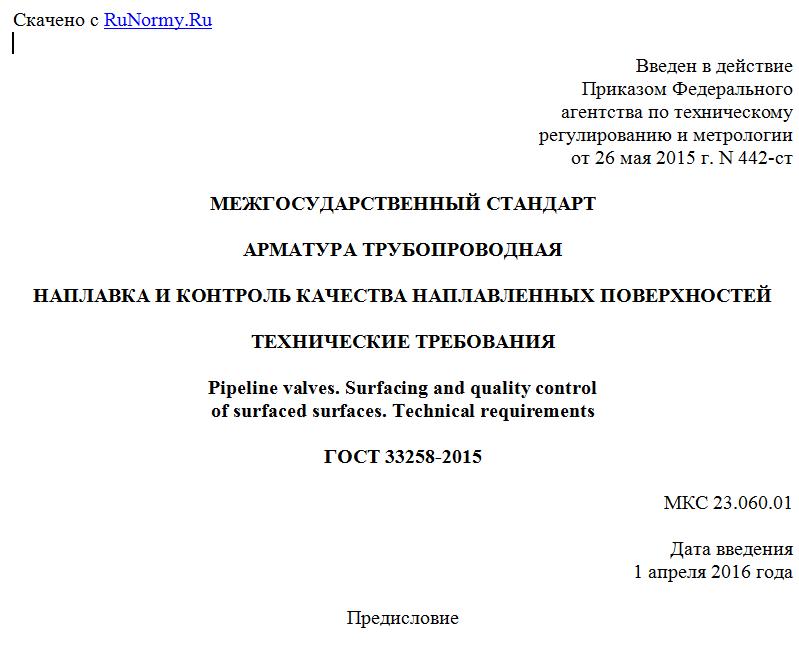

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 мая 2015 г. N 442-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АРМАТУРА ТРУБОПРОВОДНАЯ
НАПЛАВКА И КОНТРОЛЬ КАЧЕСТВА НАПЛАВЛЕННЫХ ПОВЕРХНОСТЕЙ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Pipeline valves. Surfacing and quality control
of surfaced surfaces. Technical requirements
ГОСТ 33258-2015
МКС 23.060.01
Дата введения
1 апреля 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Закрытым акционерным обществом "Научно-производственная фирма "Центральное конструкторское бюро арматуростроения" (ЗАО "НПФ "ЦКБА")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 259 "Трубопроводная арматура и сильфоны"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 марта 2015 г. N 76-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Киргизия KG Кыргызстандарт
Беларусь BY Госстандарт Республики Беларусь
Россия RU Росстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 мая 2015 г. N 442-ст межгосударственный стандарт ГОСТ 33258-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2016 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на наплавку уплотнительных и других поверхностей твердыми износостойкими материалами, на наплавку уплотнительных и других поверхностей антикоррозионными материалами при изготовлении трубопроводной арматуры:
- опасных производственных объектов;
- атомных станций 4 класса безопасности;
- других областей применения для различных рабочих сред.
Стандарт устанавливает основные требования к наплавочным материалам, технологии наплавки, термообработке после наплавки, к контролю качества наплавленных поверхностей и нормам оценки качества, а также к исправлению дефектов при изготовлении арматуры и после ее эксплуатации.
В стандарте приведены свойства наплавленного металла (физические свойства, химический состав, расчетные удельные нагрузки и другие характеристики наплавленного металла), необходимые для расчета при проектировании узлов затвора трубопроводной арматуры.
Работоспособность наплавочных материалов в различных коррозионных средах указана в [1].
Стандарт является руководящим документом для конструкторов, технологов, производственных и контрольных мастеров; сварщиков, выполняющих наплавку, и других лиц, связанных с проектированием, изготовлением и эксплуатацией трубопроводной арматуры.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 12.0.004-90 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.3.009-76 Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности
ГОСТ 12.4.021-75 Система стандартов безопасности труда. Системы вентиляционные. Общие требования
ГОСТ 2169-69 Кремний кристаллический. Технические условия
ГОСТ 2246-70 Проволока стальная сварочная. Технические условия
ГОСТ 2601-84 Сварка металлов. Термины и определения основных понятий
ГОСТ 4421-73 Концентрат плавиковошпатовый для сварочных материалов. Технические условия
ГОСТ 5457-75 Ацетилен растворенный и газообразный технический. Технические условия
ГОСТ 5583-78 Кислород газообразный технический и медицинский. Технические условия
ГОСТ 6032-2003 Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии
ГОСТ 7565-81 Чугун. Сталь и сплавы. Методы отбора проб для определения химического состава
ГОСТ 8050-85 Двуокись углерода газообразная и жидкая. Технические условия
ГОСТ 8429-77 Бура. Технические условия
ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю
ГОСТ 9013-59 Металлы. Метод измерения твердости по Роквеллу
ГОСТ 9087-81 Флюсы сварочные плавленые. Технические условия
ГОСТ 10051-75 Электроды покрытые металлические для ручной дуговой наплавки поверхностных слоев с особыми свойствами. Типы
ГОСТ 10052-75 Электроды покрытые металлические для ручной дуговой сварки высоколегированных сталей с особыми свойствами. Типы
ГОСТ 10157-79 Аргон газообразный и жидкий. Технические условия
ГОСТ 11930.0-79 Материалы наплавочные. Общие требования к методам анализа
ГОСТ 18704-78 Кислота борная. Технические условия
ГОСТ 18895-97 Сталь. Метод фотоэлектрического и спектрального анализа
ГОСТ 21448-75 Порошки из сплавов для наплавки. Технические условия
ГОСТ 21449-75 Прутки для наплавки. Технические условия
ГОСТ 24297-87 Входной контроль продукции. Основные положения
ГОСТ 26101-84 Проволока порошковая наплавочная. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения, обозначения и сокращения
3.1 В настоящем стандарте применены термины по ГОСТ 2601, а также следующие термины с соответствующими определениями:
3.1.1 арматура трубопроводная (арматура), (ТПА): Техническое устройство, устанавливаемое на трубопроводах, оборудовании и емкостях, предназначенное для управления потоком рабочей среды путем изменения проходного сечения.
3.1.2 дефект: Отклонение от требований, установленных НД и КД.
3.1.3 импортные наплавочные материалы: Материалы для наплавки, изготовленные по техническим условиям, разработанным зарубежными предприятиями.
3.1.4 контрольный образец: Наплавленная заготовка, предназначенная для проведения входного контроля наплавочных материалов.
3.1.5 контрольная проба: Заготовка, предназначенная для проверки механических свойств и стойкости к межкристаллитной коррозии основного металла после технологических нагревов при наплавке.
3.1.6 конструкторская организация: Организация, выполняющая проект арматуры или ее отдельных сборочных единиц и деталей.
3.1.7 основной материал (металл): Стали и сплавы в виде заготовок и полуфабрикатов (поковки, трубы, листы, сортовой прокат, отливки), используемые при изготовлении деталей и образцов под наплавку.
3.1.8 твердая наплавка (твердый наплавленный материал): Износостойкий, коррозионно-стойкий, твердый наплавленный металл, для которого в КД указывается контроль твердости.
3.1.9 подслой: Наплавка, которая производится сварочными материалами под твердую износостойкую наплавку.
3.1.10 образец-свидетель: Наплавленная заготовка, марка основного и наплавляемого материала, форма разделки и размеры наплавленного слоя которой соответствуют требованиям чертежа.
3.1.11 подрез: Дефект в виде углубления на границе наплавленного металла с основным или на границе поверхностей двух соседних валиков.
3.1.12 трещины: Дефекты в виде разрыва основного, наплавленного металла или разрыв наплавленного металла, переходящий в основной металл.
3.1.13 трущаяся (направляющая) поверхность: Поверхность, обеспечивающая взаимодействие сопрягаемых поверхностей.
3.1.14 уплотнительная наплавленная поверхность: Поверхность, обеспечивающая герметичность или изменение параметров среды.
3.1.15 черновины: Подрез с окисленной поверхностью на нерабочих поверхностях на границе сплавления основного и наплавленного металла.
3.1.16 производственная контрольная проба: Проба, выполняемая при ремонте арматуры после эксплуатации.
3.1.17 включение: Полость в наплавленном металле, заполненная газом, шлаком или инородным металлом (поры, шлаковое или вольфрамовое включение).
3.1.18 отслоение: Дефект в виде нарушения сплошности сплавления наплавленного металла с основным.
3.2 В настоящем стандарте применены следующие обозначения:
DN - диаметр номинальный;
Iсв - сварочный ток;
Ra, Rz - характеристики шероховатости поверхности;
- предел прочности;
Uд - напряжение дуги;
