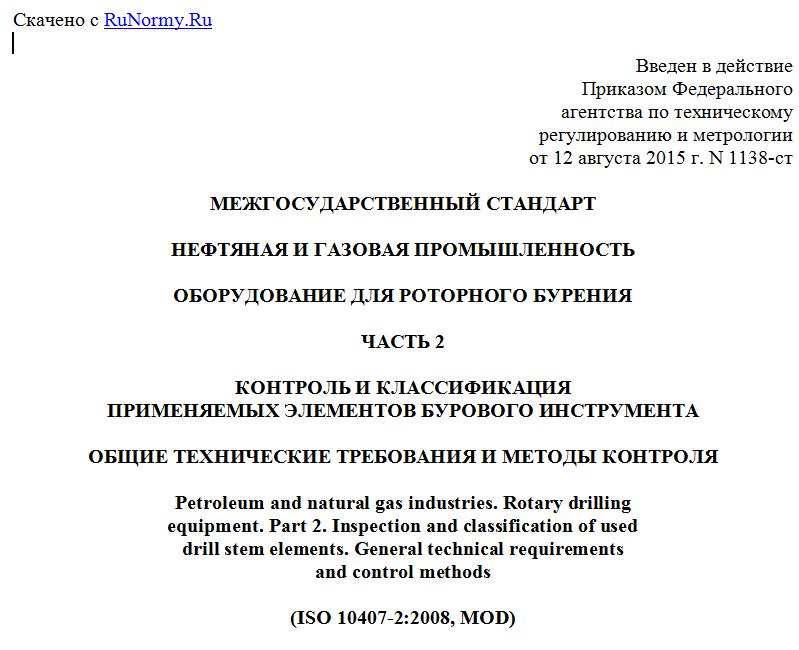

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 августа 2015 г. N 1138-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
НЕФТЯНАЯ И ГАЗОВАЯ ПРОМЫШЛЕННОСТЬ
ОБОРУДОВАНИЕ ДЛЯ РОТОРНОГО БУРЕНИЯ
ЧАСТЬ 2
КОНТРОЛЬ И КЛАССИФИКАЦИЯ
ПРИМЕНЯЕМЫХ ЭЛЕМЕНТОВ БУРОВОГО ИНСТРУМЕНТА
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ КОНТРОЛЯ
Petroleum and natural gas industries. Rotary drilling
equipment. Part 2. Inspection and classification of used
drill stem elements. General technical requirements
and control methods
(ISO 10407-2:2008, MOD)
ГОСТ 33006.2-2014
(ISO 10407-2:2008)
Группа Г43
МКС 75.180.10
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ТЕХНОНЕФТЕГАЗ" (ООО "ТЕХНОНЕФТЕГАЗ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 523 "Нефтяная и газовая промышленность"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 12 августа 2015 г. N 1138-ст межгосударственный стандарт ГОСТ 33006.2-2014 (ISO 10407-2:2008) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт модифицирован по отношению к международному стандарту ISO 10407-2:2008, Cor.1:2009 Petroleum and natural gas industries - Rotary drilling equipment - Part 2: Inspection and classification of used drill stem elements (Нефтяная и газовая промышленность. Оборудование для роторного бурения. Часть 2. Контроль и классификация применяемых элементов бурового инструмента) с технической поправкой 1, выделенной в тексте жирной вертикальной чертой. Дополнительные положения и требования, а также сноски, включенные в текст настоящего стандарта для учета потребностей национальной экономики и особенностей российской национальной стандартизации, выделены курсивом.
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 67 "Материалы, оборудование и морские сооружения для нефтяной, нефтехимической и газовой промышленности", подкомитетом SC 4 "Буровое и добывающее оборудование".
Перевод с английского языка (en).
Официальные экземпляры европейского регионального стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, имеются в ФГУП "Стандартинформ".
Наименование настоящего стандарта изменено относительно наименования европейского регионального стандарта в связи с неточностью перевода.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - модифицированная (MOD)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт устанавливает требования по контролю для каждого уровня проверок (таблицы B.1 - B.15) и процедуры для контроля и испытаний элементов бурильной колонны, бывших в эксплуатации. В соответствии с настоящим стандартом бурильная колонна включает следующие элементы: тело бурильной трубы, резьбовое упорное соединение, утяжеленную и толстостенную бурильные трубы, переводники бурильной колонны. Кроме приведенных выше элементов в компоновку низа бурильной колонны (КНБК) могут включаться калибраторы, центраторы, стабилизаторы, расширители, промежуточные опоры для УБТ, обратные клапаны, фильтры, шламометаллоуловители, амортизаторы, протекторные кольца, средства наклонно-направленного бурения, керноприемные устройства и другое специальное оборудование.
Настоящий стандарт содержит рекомендации для практических процедур и стандартных технологий, применяемых при проверках.
Практические процедуры, содержащиеся в настоящем стандарте, являются рекомендованными для проверок и/или диагностических испытаний, и их не следует трактовать как обязательные к применению со стороны организаций или владельцев, или они могут являться дополнением к другим методикам, расширяя существующие методы.
Настоящий стандарт содержит требования к квалификации персонала, проводящего проверки, методам для проведения проверок и калибровке оборудования, а также методики поверок. В проекте также приведена процедура для оценки дефектов и маркировки проверенных элементов колонны бурильных труб.
Настоящий стандарт содержит требования к изготовителям оригинального оборудования с минимально необходимой информацией для проверок оборудования, перечисленного в приложении A.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий межгосударственный стандарт:
ГОСТ ISO 9000-2011 Системы менеджмента качества. Основные положения и словарь
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
Для целей настоящего стандарта применяются термины и определения, приведенные в ГОСТ ISO 9000 (для терминов по системе контроля качества, не приведенных ниже).
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 армирование/наплавка твердым сплавом (hard-banding/hard-facing): Нанесение твердосплавного материала на наружную поверхность замка для уменьшения его износа.
3.2 безмуфтовый резьбовой конец (pin end): Элемент резьбового упорного соединения элемента бурильной колонны с наружной резьбой.
3.3 бесшовная труба (seamless pipe): Трубное изделие из деформируемой стали, изготовленное без сварного шва.
3.4 бурильная колонна (drill stem): Все составляющие элементы между вертлюгом или верхним силовым приводом и корпусом долота, включая буровую штангу. Бурильная колонна состоит из ведущей трубы, тонкостенных стальных бурильных труб и утяжеленных бурильных труб, к нижней части которых присоединяется буровое долото. В зависимости от условий бурения вблизи долота устанавливаются центрирующие, калибрующие, стабилизирующие и расширяющие устройства. Верхняя труба бурильной колонны соединена с вертлюгом, который с помощью крюка, талевого блока и каната подвешен на кронблоке, установленном в верхней части буровой вышки.
3.5 бурильная труба (drill pipe): Тело бурильной трубы с замками, приваренными методом сварки трением (рисунок 1).
3.6 виток резьбы (lead): Часть выступа резьбы, соответствующая одному полному обороту точек винтовой поверхности резьбы относительно оси резьбы.
3.7 ведущая, или рабочая труба (kelly): Толстостенная стальная труба, имеющая в сечении квадратную или шестигранную форму.
3.8 верхний шаровой клапан ведущей штанги (upper kelly cock): Клапан, находящийся непосредственно на ведущей трубе, который может быть закрыт для герметизации трубного пространства колонны бурильных труб.
3.9 владелец (owner): Физическое лицо, юридическое лицо или организация, обладающие правом собственности на оборудование.
3.10 вмятина (gall): Дефект поверхности в виде произвольно расположенных углублений различной формы, образовавшихся вследствие повреждения и ударов поверхности при транспортировке, правке, складировании и других операциях.
3.11 внутренняя резьба (box thread): Внутренняя резьба резьбового упорного соединения.
3.12 высаженный конец трубы (upset): Кованый конец бурильной трубы, используемый для повышения толщины стенки.
Примечание - Это участок на конце тела трубы с увеличенной толщиной стенки и наружным и/или внутренним диаметрами, отличающимися от диаметра тела трубы, полученный способом горячего прессования. Высадка может быть наружной (наружный диаметр высадки больше наружного диаметра тела трубы), внутренней (внутренний диаметр высадки меньше внутреннего диаметра тела трубы) или комбинированной (наружный диаметр высадки больше, а внутренний меньше соответствующих диаметров тела трубы).
3.13 гибкая лента (pi tape): Гибкая стальная лента для измерения наружного диаметра трубы.
