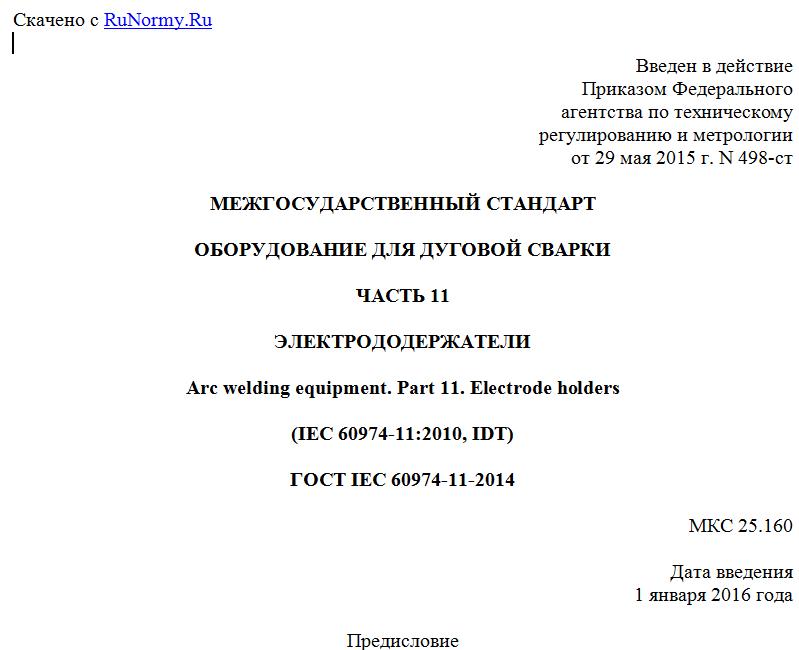

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 мая 2015 г. N 498-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОБОРУДОВАНИЕ ДЛЯ ДУГОВОЙ СВАРКИ
ЧАСТЬ 11
ЭЛЕКТРОДОДЕРЖАТЕЛИ
Arc welding equipment. Part 11. Electrode holders
(IEC 60974-11:2010, IDT)
ГОСТ IEC 60974-11-2014
МКС 25.160
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным автономным учреждением "Научно-учебный центр "Сварка и контроль" при МГТУ им. Н.Э. Баумана (ФГАУ НУЦСК при МГТУ им. Н.Э. Баумана), Национальным агентством контроля и сварки (НАКС), Научно-производственной фирмой "Инженерный и технологический сервис" (НПФ "ИТС"), Обществом с ограниченной ответственностью "Шторм" (ООО "Шторм") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 августа 2014 г. N69-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2015 г. N 498-ст межгосударственный стандарт ГОСТ IEC 60974-11-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60974-11:2010 Arc welding equipment - Part 11: Electrode holders (Оборудование для дуговой сварки. Часть 11. Электрододержатели).
Международный стандарт разработан техническим комитетом по стандартизации ТС 26 "Электросварка" Международной электротехнической комиссии (IEC).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на электрододержатели для ручной дуговой сварки покрытыми электродами с диаметром прутка закрепляемого электрода до 10 мм.
Настоящий стандарт не распространяется на электрододержатели для подводной сварки.
Настоящий стандарт определяет требования к безопасности и к рабочим характеристикам электрододержателей.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
IEC 60050-151 International Electrotechnical Vocabulary - Part 151: Electrical and magnetic devices (Международный электротехнический словарь. Глава 151: Электрические и магнитные устройства)
IEC 60529 Degrees of protection provided by enclosures (IP Code) [Степени защиты, обеспечиваемые корпусами (Код IP)]
IEC 0974-1 Arc welding equipment - Part 1: Welding power sources (Оборудование для дуговой сварки. Часть 1. Источники сварочного тока)
3. Термины и определения
В настоящем стандарте применены термины в соответствии с IEC 60050-151 и IEC 60974-1, а также следующие термины с соответствующими определениями:
3.1 электрододержатель (electrode holder): Изолированный инструмент для ручной дуговой сварки, предназначенный для фиксирования и направления электрода, а также для его электрического подключения.
3.2 головка (head): Часть электрододержателя, имеющая полости, кулачки или аналогичные приспособления для вставки, ориентации, фиксации и электрического подключения электрода.
3.3 рукоятка (handle): Часть электрододержателя, которая располагается в руке оператора.
3.4 рычаг (level): Часть, которая может быть установлена для управления зажимным устройством электрододержателя.
3.5 номинальный ток (rated current): Назначенная изготовителем сила тока, которую электрододержатели могут принимать на 60% цикла нагрузки, не превышая допустимого повышения температуры.
3.6 электрододержатель типа A (type A electrode holder): Электрододержатель, в котором ни одна из токопроводящих частей не доступна для стандартного испытательного штифта, как описано в IEC 60529.
3.7 электрододержатель типа B (type B electrode holder): Электрододержатель, в котором, в отличие от типа A, ни одна из токопроводящих частей не доступна в районе головки для шарика диаметром, сопоставимым с максимальным диаметром электрода (см. 8.1 b).
4. Условия окружающей среды
Электрододержатели должны обеспечивать работоспособность в следующих условиях окружающей среды:
a) температура окружающего воздуха:
- во время сварки: от минус 10 °C до плюс 40 °C;
b) относительная влажность воздуха:
до 50% при 40 °C;
до 90% при 20 °C.
Электрододержатели должны выдерживать хранение и транспортировку при температуре окружающего воздуха от минус 20 °C до плюс 55 °C без каких-либо нарушений функциональности и рабочих характеристик.
5. Типовые испытания
5.1. Условия проведения испытаний
Все типовые испытания должны проводиться на одном и том же новом и полностью собранном электрододержателе.
Все типовые испытания должны проводиться при температуре окружающего воздуха от 10 °C до 40 °C.
Требования к точности измерительных приборов:
a) электроизмерительные приборы: класс 1; (+/- 1% от полного значения шкалы), за исключением измерения сопротивления изоляции и диэлектрической прочности, в отношении которых точность приборов не определена, но должна учитываться в результатах измерений;
b) приборы для измерения температуры: +/- 2 К.
5.2. Последовательность испытаний
Типовые испытания должны проводиться в следующей последовательности:
a) внешний осмотр;
b) повышение температуры, см. 9.1;
c) сопротивление ударной нагрузке, см. 10.4;
d) сопротивление изоляции, см. 8.2;
e) диэлектрическая прочность, см. 8.3.
Другие типовые испытания по настоящему стандарту, не упомянутые выше, могут проводиться в любой удобной последовательности.
6. Обозначение
Электрододержатели должны обозначаться по значению номинального тока при 60% цикла нагрузки и соответствовать размерным требованиям, указанным в таблице 1.
Таблица 1
Требования к размерам для электрододержателя
Номинальный ток при 60% цикла нагрузки, А Минимальный диапазон диаметров прутка зажимаемых электродов, мм Минимальный диапазон сечения присоединяемого сварочного кабеля, мм2
