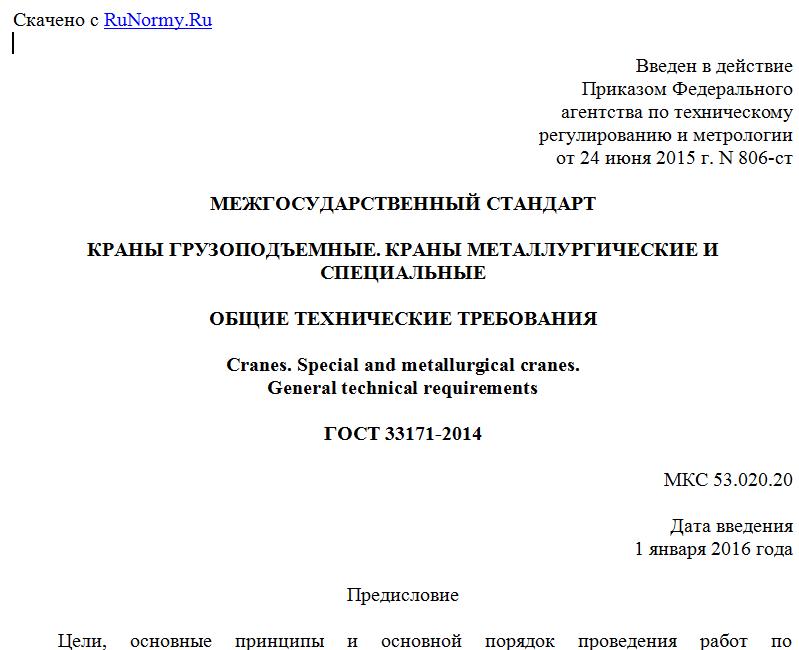

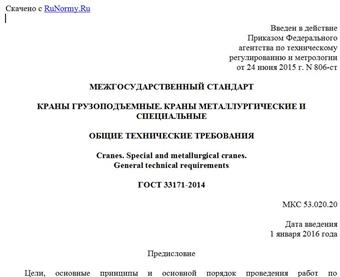

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 июня 2015 г. N 806-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КРАНЫ ГРУЗОПОДЪЕМНЫЕ. КРАНЫ МЕТАЛЛУРГИЧЕСКИЕ И СПЕЦИАЛЬНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Cranes. Special and metallurgical cranes.
General technical requirements
ГОСТ 33171-2014
МКС 53.020.20
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "НПО "ВНИИПТМАШ" (ОАО "НПО ВНИИПТМАШ") и Закрытым акционерным обществом "РАТТЕ" (ЗАО "РАТТЕ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 24 июня 2015 г. N 806-ст межгосударственный стандарт ГОСТ 33171-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт устанавливает общие технические требования к конструкции, изготовлению, реконструкции и модернизации металлургических и специальных мостовых кранов, требования к которым отсутствуют в стандартах государств, упомянутых в предисловии как проголосовавшие за принятие межгосударственного стандарта, кроме ряда национальных стандартов, устанавливающих параметры и размеры указанных кранов.
Настоящий стандарт призван ликвидировать имеющийся пробел в нормативных документах на указанный тип грузоподъемного оборудования и способствовать более надежной и безопасной эксплуатации металлургических производств, которые будут использовать современное оборудование, изготовленное в соответствии с новым стандартом.
Применение положений данного стандарта на добровольной основе может быть использовано при подтверждении и оценке соответствия грузоподъемных кранов требованиям Технического регламента Таможенного союза "О безопасности машин и оборудования" (ТР ТС 010/2011).
1. Область применения
Настоящий стандарт устанавливает общие технические требования к конструкции, изготовлению, реконструкции и модернизации металлургических и специальных мостовых кранов, а также их механизмов, электрооборудования и систем управления с целью обеспечения заданных показателей надежности и безопасности во время их последующей эксплуатации. Стандарт содержит требования, не предъявляемые к указанным кранам другими нормативными документами. Стандарт не определяет конструктивную схему кранов и их массогабаритные показатели, которые должны соответствовать исходным требованиям заказчика или требованиям технического задания (например, литейные краны могут изготавливаться четырехбалочными, двухбалочными или с иным количеством пролетных балок). Требования стандарта не распространяются на краны, предназначенные для работы во взрыво-, пожароопасных средах и краны, применяемые на объектах использования атомной энергии.
Стандарт применим ко всем новым кранам, изготовленным после истечения одного года после его утверждения. Стандарт не имеет целью требовать замены или модернизации существующего оборудования. Однако при модернизации оборудования требования к его свойствам должны быть пересмотрены в соответствии с данным стандартом. Если выполнение требований стандарта при модернизации вызывает существенные изменения конструкции, то возможность и необходимость приведения оборудования в соответствие с требованиями данного стандарта должны определяться изготовителем (проектировщиком), а при его отсутствии - организацией, выполняющей его функции, а последующие изменения должны быть выполнены владельцем (пользователем) в течение одного года.
Отдельные положения стандарта могут быть использованы при ремонте металлургических и специальных мостовых кранов, применяемых в металлургическом производстве.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.402 Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 22483-2012 (IEC 60228:2004) Жилы токопроводящие для кабелей, проводов и шнуров
ГОСТ 25546-82 Краны грузоподъемные. Режимы работы
ГОСТ 25835-87 Краны грузоподъемные. Классификация механизмов по режимам работы
ГОСТ 27555-87 (ИСО 4306-1-85) Краны грузоподъемные. Термины и определения
ГОСТ 27584-88 Краны мостовые и козловые электрические. Общие технические условия
ГОСТ 28648-90 Колеса крановые. Технические условия
ГОСТ 32575.5-2013 Краны грузоподъемные. Ограничители и указатели. Часть 5. Краны мостовые и козловые
ГОСТ 32576.5-2013 Краны грузоподъемные. Средства доступа ограждения и защиты. Краны мостовые и козловые
ГОСТ 32578-2013 Краны грузоподъемные. Металлические конструкции. Требования к материалам
ГОСТ ИСО 7752-5-95 Краны мостовые и козловые. Органы управления. Расположение и характеристики
ГОСТ 33173.5-2014 Краны грузоподъемные. Кабины. Часть 5. Краны мостовые и козловые
ГОСТ 33166.1-2014 Краны грузоподъемные. Требования к механизмам. Часть 1. Общие положения
ГОСТ 33166.5-2014 Краны грузоподъемные. Требования к механизмам. Часть 5. Краны мостовые и козловые
ГОСТ 33169-2014 Краны грузоподъемные. Металлические конструкции. Подтверждение несущей способности
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте использованы термины по ГОСТ 27555, [1], а также следующие термины с соответствующими определениями:
3.1 краны металлургические: Мостовые краны, непосредственно участвующие в металлургическом и/или в прокатном производстве (литейные, завалочные, клещевые, пратцен-краны, колодцевые, стрипперные, мульдо-завалочные или иные мостовые краны, работающие, как правило, в условиях повышенных температур), оборудованные специальными грузозахватными органами или съемными грузозахватными приспособлениями, позволяющими осуществлять захватывание груза без участия подкрановых рабочих.
Примечание - Для вспомогательных работ металлургические краны могут оборудоваться вспомогательным подъемом с крюком, на который груз подвешивается с помощью съемных грузозахватных приспособлений.
3.2 краны специальные: Мостовые краны (кроме металлургических), оборудованные специальными грузозахватными органами или съемными грузозахватными приспособлениями, предназначенные для работы с конкретными грузами (например, с сыпучими), крюковые краны с увеличенной высотой подъема, или предназначенные для работы в специальных средах (с расширенным температурным диапазоном, средах с агрессивным газом и т.п.).
3.3 строительный подъем: Искусственный выгиб, придаваемый пролетным балкам в направлении, противоположном прогибу под нагрузкой от собственного веса и веса груза.
4. Обозначения и сокращения
В настоящем стандарте применены следующие обозначения и сокращения:
bр - ширина подошвы рельса, мм;
tп - толщина верхнего пояса пролетной балки, мм;
lп - длина участка балки, на котором приварка внутренних диафрагм не предусматривается, мм.
5. Основные нормативные положения
5.1 Общие требования к кранам
5.1.1 Краны должны проектироваться и изготавливаться в климатических исполнениях У, ТУ, Т и ТС категорий 1, 2 и 3 по ГОСТ 15150, согласно исходным требованиям заказчика или требованиям технического задания с учетом фактического температурного диапазона и условий окружающей среды эксплуатации. Краны, предназначенные для эксплуатации в сейсмически активных районах, должны быть рассчитаны, спроектированы и изготовлены с учетом сейсмических воздействий
