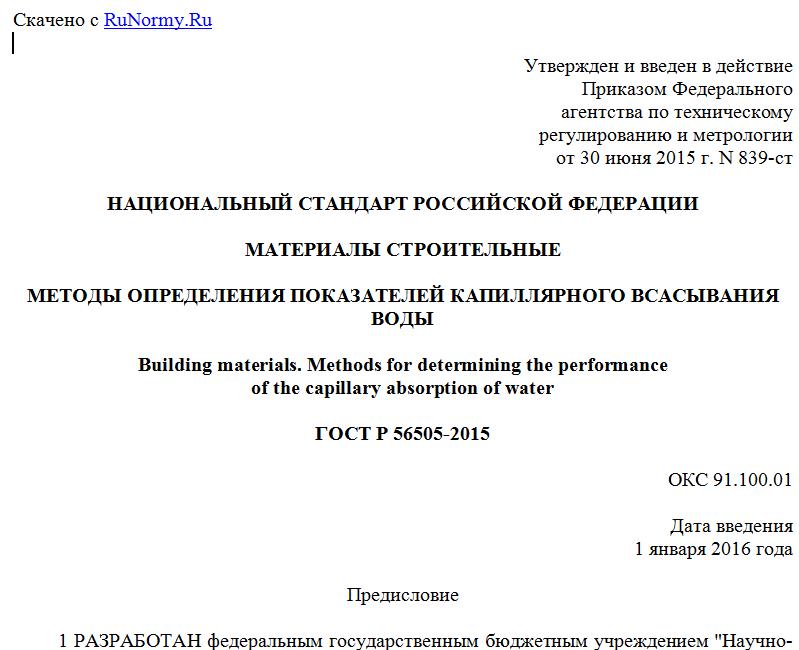

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 июня 2015 г. N 839-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ СТРОИТЕЛЬНЫЕ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ПОКАЗАТЕЛЕЙ КАПИЛЛЯРНОГО ВСАСЫВАНИЯ ВОДЫ
Building materials. Methods for determining the performance
of the capillary absorption of water
ГОСТ Р 56505-2015
ОКС 91.100.01
Дата введения
1 января 2016 года
Предисловие
1 РАЗРАБОТАН федеральным государственным бюджетным учреждением "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" (НИИСФ РААСН)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 июня 2015 г. N 839-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в годовом (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на строительные материалы и изделия, изготовленные в заводских условиях, и устанавливает методы определения характеристик капиллярного всасывания воды (коэффициента капиллярного всасывания, мгновенной и среднесуточной скорости капиллярного всасывания) при соприкосновении поверхности материала с водой.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения, обозначения, единицы измерения
3.1 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 капиллярное всасывание: Свойство материала поглощать воду под действием капиллярных сил.
3.1.2 коэффициент капиллярного всасывания: Показатель, характеризующий капиллярное всасывание материала.
3.1.3 мгновенная скорость капиллярного всасывания: Показатель, характеризующий капиллярное всасывание материала в конкретный момент времени.
3.1.4 среднесуточная скорость капиллярного всасывания: Среднее значение скорости движения профиля влаги по высоте образца материала.
3.2 Обозначения и единицы измерения
Обозначения и единицы измерения основных параметров, применяемых при определении показателей капиллярного всасывания, приведены в таблице 1.
Таблица 1
Наименование параметра Обозначение Единица измерения
Количество влаги, поглощенное 1 м2 поверхности образца M г/м2
Масса образца перед испытанием m0 г
Площадь поперечного сечения образца F0 м2
Плотность материала кг/м3
Коэффициент капиллярного всасывания K г/(м2·ч1/2)
Мгновенная скорость капиллярного всасывания C г/(м2·ч)
Среднесуточная скорость капиллярного всасывания Cср м/ч
Показатель степени в уравнении капиллярного всасывания n -
4. Общие положения
4.1 Капиллярное всасывание воды строительными материалами характеризуется коэффициентом капиллярного всасывания K, г/(м2·чn), мгновенной скоростью капиллярного всасывания C, г/(м2·ч), и среднесуточной скоростью капиллярного всасывания Cср, м/ч.
4.2 Капиллярное всасывание воды в общем виде описывается уравнением:
M = Kzn, (1)
где M - количество воды, поглощенное 1 м2 поверхности образца от начала проведения испытания до очередного взвешивания, г/м2;
z - промежуток времени от начала проведения испытания до очередного взвешивания, ч.
4.3 Мгновенную скорость капиллярного всасывания C, г/(м2·ч), исходя из уравнения (1), определяют по формуле
(2)
4.4 Среднесуточную скорость капиллярного всасывания Cср, м/ч, определяют по формуле
(3)
где C - мгновенная скорость всасывания, г/(м2·ч);
- плотность материала, кг/м3.
4.5 Приближенным методом определения капиллярного всасывания воды строительными материалами является "закон квадратного корня из времени", описываемый уравнением
(4)
4.6 Мгновенную скорость капиллярного всасывания C, г/(м2·ч), исходя из приближенного метода определения капиллярного всасывания, вычисляют по формуле
(5)
4.7 Коэффициент капиллярного всасывания K, г/(м2·ч1/2), определяют после проведения испытаний, применяя уравнения (1) или (4).
5. Средства испытания
Весы по ГОСТ Р 53228.
Штангенциркуль по ГОСТ 166.
Линейка по ГОСТ 427.
Контейнер для воды.
Часы.
6. Образцы для испытания
Образцы материала изготовляют в виде призм высотой от 100 до 250 мм, размерами поперечного сечения 50 x 50 мм. Боковые грани образцов влагоизолируют (например, парафином или силиконовым герметиком). Образцы взвешивают с точностью до 0,01 г и определяют площадь их поперечного сечения. Число образцов должно быть не менее трех.
7. Проведение испытания
7.1 Образцы устанавливают вертикально в контейнер с водой на металлическую сетку размерами ячейки не менее 5 x 5 мм так, чтобы их нижняя (невлагоизолированная) грань соприкасалась с поверхностью воды. Не допускается касание нижней грани образца дна контейнера (см. рисунок 1).
1 - контейнер с водой; 2 - образец материала;
3 - металлическая сетка; 4 - влагоизолированные
грани образца
Рисунок 1 - Схема испытания образцов
