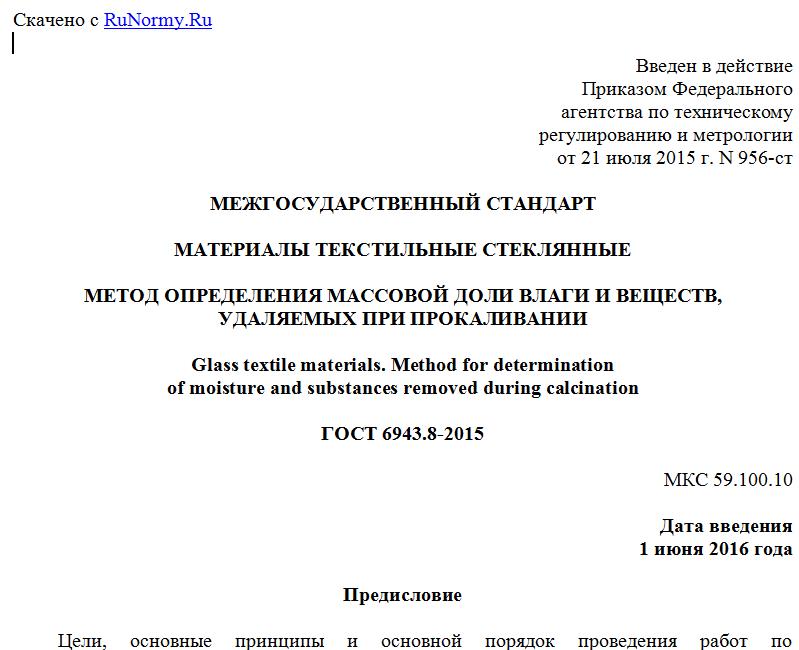

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 июля 2015 г. N 956-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАТЕРИАЛЫ ТЕКСТИЛЬНЫЕ СТЕКЛЯННЫЕ
МЕТОД ОПРЕДЕЛЕНИЯ МАССОВОЙ ДОЛИ ВЛАГИ И ВЕЩЕСТВ,
УДАЛЯЕМЫХ ПРИ ПРОКАЛИВАНИИ
Glass textile materials. Method for determination
of moisture and substances removed during calcination
ГОСТ 6943.8-2015
МКС 59.100.10
Дата введения
1 июня 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "НПО Стеклопластик" при участии Объединения юридических лиц "Союз производителей композитов"
2 ВНЕСЕН Техническим комитетом по стандартизации МТК 063 "Стеклопластики, стекловолокна и изделия из них"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 18 июня 2015 г. N 47-2015).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономразвития Республики Армения
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 21 июля 2015 г. N 956-ст межгосударственный стандарт ГОСТ 6943.8-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2016 г.
5 ВЗАМЕН ГОСТ 6943.8-79
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт распространяется на стекловолокнистые материалы: непрерывные стеклянные нити, штапельные волокна, рубленые нити, ровинги, стеклянный порошок (измельченное волокно), срезы, стеклянную вату, ткани, сетки, ленты, холсты, нетканые материалы и маты из рубленых или непрерывных нитей, скрепленных синтетическим связующим, и устанавливает метод определения массовой доли влаги и веществ, удаляемых при прокаливании.
Настоящий стандарт не распространяется на комбинированные материалы.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 450-77 Кальций хлористый технический. Технические условия
ГОСТ 3956-76 Силикагель технический. Технические условия
ГОСТ 6943.1-94 (ИСО 1889-87) Стекловолокно. Нити и ровинги. Методы определения линейной плотности
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 24104-2001 Весы лабораторные. Общие технические условия <1>
--------------------------------
<1> На территории Российской Федерации действует ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 образец для испытаний (далее - "образец"): Продукция или ее часть, или проба, непосредственно подвергаемая испытанию.
3.2 элементарный объем (проба): Определенное количество нештучной продукции, отобранное для контроля.
3.3 массовая доля влаги (влагосодержание, влажность): Отношение массы вещества, удаленного во время высушивания стекловолокнистого материала, к его массе перед высушиванием (влагосодержание) или к массе материала в высушенном состоянии (влажность), выраженное в процентах.
3.4 массовая доля веществ, удаляемых при прокаливании: Отношение массы вещества, удаленного во время прокаливания из сухого стекловолокнистого материала, к массе сухого стекловолокнистого материала, выраженное в процентах.
4 Принцип метода
4.1 Принцип метода определения массовой доли влаги заключается в том, что отобранные образцы взвешивают в исходном состоянии, высушивают при температуре (105 +/- 5) °C, охлаждают и вновь взвешивают.
4.2 Принцип метода определения массовой доли веществ, удаляемых при прокаливании, заключается в том, что предварительно высушенные образцы прокаливают при определенной температуре, зависящей от состава стекла, охлаждают и вновь взвешивают.
5 Аппаратура, средства измерений, реактивы
5.1 Для проведения испытаний используют следующее лабораторное оборудование и реактивы:
- шкаф сушильный, для высушивания образцов, способный поддерживать температуру (105 +/- 5) °C;
- печь муфельная, способная поддерживать любую заданную температуру, указанную в п. 9.4. Температуру измеряют в центре печи при закрытой двери;
- весы с точностью до 1 мг и ценой деления 0,1 мг по ГОСТ 24104;
- эксикатор, по ГОСТ 25336, содержащий соответствующий сушильный агент, например: силикагель, хлористый кальций и др.;
- держатель образца, изготовленный из материала, стабильного при температуре испытаний, и обеспечивающий наиболее эффективную циркуляцию воздуха вокруг испытываемого образца и предотвращение потерь материала. Держатель может быть выполнен из фарфора (тигли), или из мелкой сетки из нержавеющей стали и т.п.;
- сосуды, закрывающиеся герметично;
- щипцы стальные, для работы с держателями образцов;
- шаблоны для вырезания образцов для испытаний;
- режущий инструмент для резки образцов (ножи, ножницы, разрезной диск);
- мотовило для подготовки образцов нитей, ровинга для испытаний;
- линейка измерительная металлическая, с пределом измерения от 0 до 1000 мм, ценой деления 1 мм, по ГОСТ 427;
- кальций хлористый технический, кальцинированный, гранулированный, высшего сорта по ГОСТ 450;
- силикагель по ГОСТ 3956.
6 Подготовка к испытанию
6.1. Подготовка образцов для испытания
6.1.1 Подготовка образцов для определения массовой доли влаги
Если в нормативном документе или в технической документации на испытываемые материалы не указаны особые условия отбора, то образцы для испытания должны быть отобраны в соответствии с п.п. 6.1.1.1 - 6.1.1.4.
Каждый отобранный образец взвешивают, поместив его в предварительно подготовленный, взвешенный и хранящийся в эксикаторе держатель образца. В случае, если невозможно немедленно взвесить образец, его помещают в герметичную упаковку (сосуд, герметично закрывающийся, или пакет, который плотно завязывают).
6.1.1.1 Нити из непрерывного волокна, ровинги, ленты, шириной до 80 мм включительно
Для подготовки образца нити, ровинга, ленты паковку, бухту или моток, разматывают и удаляют верхний слой намотанной нити, ровинга или ленты, затем отматывают при помощи мотовила для каждого образца отрезок нити, ровинга, ленты длиной согласно таблице 1 или массой не менее 5 г, но предпочтительно - от 15 до 30 г.
Таблица 1
Линейная плотность нити, ровинга, ленты (Tt), текс Длина образца, м
Tt < 25 500
25 < Tt < 45 200
45 < Tt < 280 100
280 < Tt < 650 50
650 < Tt < 2 000 10
Для просмотра документа целиком скачайте его >>>
