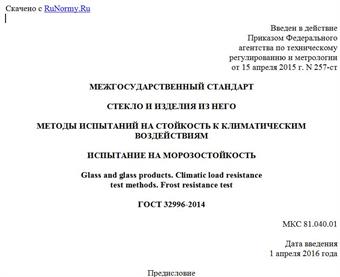

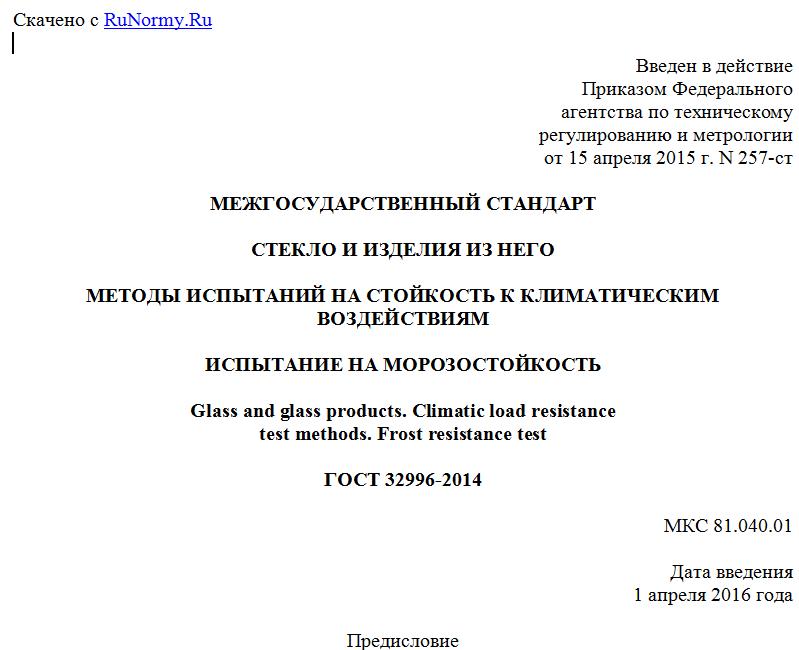

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 апреля 2015 г. N 257-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СТЕКЛО И ИЗДЕЛИЯ ИЗ НЕГО
МЕТОДЫ ИСПЫТАНИЙ НА СТОЙКОСТЬ К КЛИМАТИЧЕСКИМ ВОЗДЕЙСТВИЯМ
ИСПЫТАНИЕ НА МОРОЗОСТОЙКОСТЬ
Glass and glass products. Climatic load resistance
test methods. Frost resistance test
ГОСТ 32996-2014
МКС 81.040.01
Дата введения
1 апреля 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Институт стекла" (ТК 41 "Стекло").
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 20 октября 2014 г. N 71-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 15 апреля 2015 г. N 257-ст межгосударственный стандарт ГОСТ 32996-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2016 г.
5. Настоящий стандарт подготовлен на основе ГОСТ Р 54163-2010. Приказом Федерального агентства по техническому регулированию и метрологии от 15 апреля 2015 г. N 257-ст стандарт ГОСТ Р 54163-2010 отменен с 1 апреля 2016 г.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает метод испытания на морозостойкость (при температуре минус 30 °C и ниже) листового стекла и изделий из него, в том числе стекла с покрытием, с полимерной пленкой, многослойного, стеклопакетов (далее - изделия) различного назначения, предназначенных для эксплуатации при низких температурах.
Метод, установленный настоящим стандартом, можно использовать для испытания на морозостойкость других видов продукции.
Метод, установленный настоящим стандартом, применяют при проведении исследовательских, определительных, сравнительных, контрольных испытаний, в том числе квалификационных, приемо-сдаточных, периодических, типовых, сертификационных, инспекционных, арбитражных.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.019-79 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 32361-2013 Стекло и изделия из него. Пороки. Термины и определения
ГОСТ 32530-2013 Стекло и изделия из него. Маркировка, упаковка, транспортирование, хранение
ГОСТ 32539-2013 Стекло и изделия из него. Термины и определения
ГОСТ 33004-2014 Стекло и изделия из него. Характеристики. Термины и определения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 16504, ГОСТ 32361, ГОСТ 32539, ГОСТ 33004.
4. Сущность метода
Метод заключается в выдержке образцов изделий в испытательной камере при заданной температуре (минус 30 °C или ниже) в течение заданного времени, визуальном осмотре и оценке состояния образцов по наличию/отсутствию пороков.
Дополнительно проводят оценку изменения характеристик изделия (например, оптических, тепловых) до и после выдержки образцов в испытательной камере, если такое требование содержится в нормативном документе <*> на изделие конкретного вида.
--------------------------------
<*> Здесь и далее по тексту под нормативным документом понимают технический регламент, стандарт, технические условия, спецификацию, договор поставки или другой документ, устанавливающий требования к изделию и/или его испытанию.
5. Средства испытания
Испытательная камера, обеспечивающая создание, регулирование и поддержание заданного режима испытания, со следующими характеристиками:
- поддержание температуры не менее чем на 5 °C ниже температуры испытания (минимальная температура, обеспечиваемая системой управления камерой, должна быть не выше минус 35 °C);
- погрешность поддержания заданной температуры +/- 2 °C;
- скорость снижения/повышения температуры не более 3 °C в минуту;
- размеры камеры должны быть такими, чтобы обеспечить размещение образцов в соответствии с 8.1 (минимальные размеры камеры 700 x 700 x 700 мм).
6. Подготовка образцов
6.1. Испытание проводят на образцах, вырезанных из готового изделия или изготовленных вместе с контролируемой партией. Образцы должны иметь следующие размеры:
- длина - (500 +/- 10) мм;
- ширина - (500 +/- 10) мм;
- толщина - соответствует толщине готового изделия.
В нормативном документе на изделие конкретного вида могут быть установлены другие требования к размерам образцов для испытания.
6.2. Если размеры изделия менее указанных в 6.1, испытание проводят на готовом изделии.
6.3. При проведении контрольных испытаний из одного изделия вырезают один образец, если иное не оговорено в нормативном документе.
6.4. Образцы не должны содержать пороков.
6.5. Если в нормативном документе на изделие конкретного вида установлены требования по определению дополнительных характеристик образцов перед их выдержкой в испытательной камере, определяют данные характеристики с использованием методов, указанных в нормативном документе.
6.6. Изделия (образцы), предназначенные для испытания, хранят, упаковывают и транспортируют по ГОСТ 32530.
6.7. Перед проведением испытания образцы выдерживают при температуре от 5 °C до 40 °C не менее четырех часов.
6.8. Перед загрузкой в камеру образцы моют деминерализованной или дистиллированной водой, протирают сухой мягкой неворсистой тканью для удаления загрязнений.
7. Условия проведения испытания
7.1. При проведении испытания скорость снижения/повышения температуры в испытательной камере должна быть не более 3 °C в минуту.
7.2. Температуру испытания принимают равной:
- температуре воздуха наиболее холодной пятидневки обеспеченностью 0,92 региона применения - для изделий, предназначенных для наружного остекления;
- минимальной температуре эксплуатации - для изделий другого назначения.
Если температура воздуха наиболее холодной пятидневки обеспеченностью 0,92 региона применения или минимальная температура эксплуатации выше минус 30 °C, температуру испытания принимают равной минус 30 °C.
7.3. Время выдержки образцов в испытательной камере - 14 сут. В нормативном документе на изделие конкретного вида может быть установлено большее время выдержки.
8. Проведение испытания
Для просмотра документа целиком скачайте его >>>
