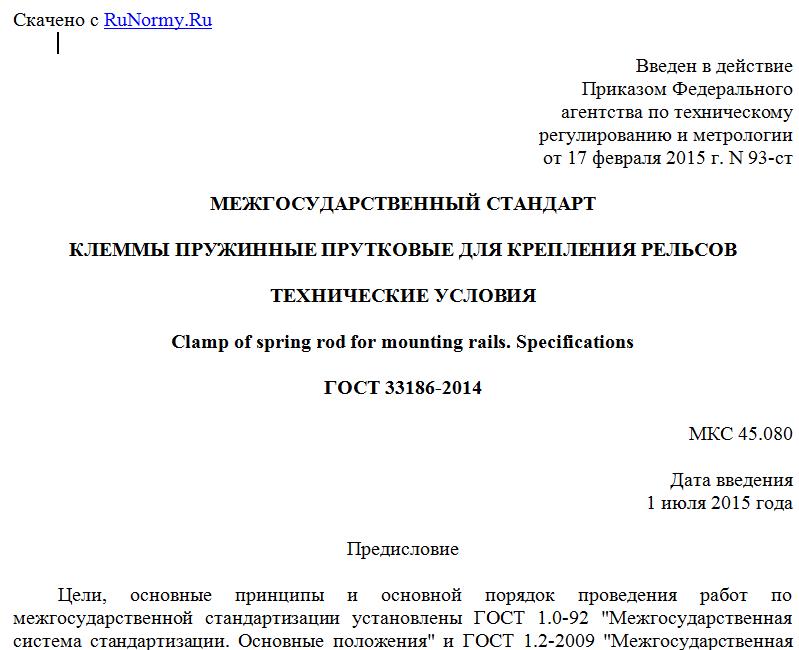

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 февраля 2015 г. N 93-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КЛЕММЫ ПРУЖИННЫЕ ПРУТКОВЫЕ ДЛЯ КРЕПЛЕНИЯ РЕЛЬСОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Clamp of spring rod for mounting rails. Specifications
ГОСТ 33186-2014
МКС 45.080
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным бюджетным образовательным учреждением высшего профессионального образования "Петербургский государственный университет путей сообщения Императора Александра I" (ФГБОУ ВПО "ПГУПС").
2. Внесен Межгосударственным техническим комитетом по стандартизации МТК 524 "Железнодорожный транспорт".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 5 декабря 2014 г. N 46-П).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 17 февраля 2015 г. N 93-ст межгосударственный стандарт ГОСТ 33186-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 года.
5. Введен впервые.
Настоящий стандарт может быть применен на добровольной основе для соблюдения требований технических регламентов:
"О безопасности высокоскоростного железнодорожного транспорта"
"О безопасности инфраструктуры железнодорожного транспорта".
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на пружинные прутковые клеммы промежуточных скреплений (далее - клеммы), применяемые для крепления железнодорожных рельсов к подрельсовым основаниям.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 164-90 Штангенрейсмасы. Технические условия
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 1051-73 Прокат калиброванный. Общие технические условия
ГОСТ 1763-68 (ИСО 3887-77) Сталь. Методы определения глубины обезуглероженного слоя
ГОСТ 2590-2006 Прокат сортовой стальной горячекатаный круглый. Сортамент
ГОСТ 7417-75 Сталь калиброванная круглая. Сортамент
ГОСТ 9013-59 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу
ГОСТ 14955-77 Сталь качественная круглая со специальной отделкой поверхности. Технические условия
ГОСТ 14959-79 Прокат из рессорно-пружинной углеродистой и легированной стали. Технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 28489-90 Микроскопы световые. Термины и определения
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
Владелец инфраструктуры железнодорожного транспорта: юридическое лицо или индивидуальный предприниматель, имеющие инфраструктуру железнодорожного транспорта общего пользования на праве собственности или ином праве и оказывающие услуги по ее использованию на основании договора.
4. Технические требования
4.1. Требования к технологии производства
4.1.1. Клеммы следует изготавливать методом штамповки или гибки.
4.1.2. Клеммы должны быть подвергнуты термической обработке: закалке и отпуску.
4.2. Требования к материалу
4.2.1. Клеммы следует изготавливать из сталей марок 60С2А по ГОСТ 14959, 40С2 и 42С2-ПВ, химический состав которых приведен в таблицах 1 и 2.
Таблица 1
Химический состав стали марки 40С2
Массовая доля элементов в процентах
Марка стали Массовая доля
углерода кремния марганца хрома серы фосфора алюминия меди никеля
не более
40С2 0,39 - 0,45 1,50 - 1,80 0,60 - 0,90 0,20 0,012 0,020 0,025 0,20 0,20
Таблица 2
Химический состав стали марки 42С2-ПВ
Массовая доля элементов в процентах
Марка стали Массовая доля
углерода кремния марганца хрома серы фосфора алюминия меди никеля
42С2-ПВ 0,39 - 0,44 1,60 - 1,70 0,60 - 0,75 0,07 - 0,15 не более 0,008 0,005 - 0,015 0,008 - 0,015 0,04 - 0,15 0,03 - 0,15
4.2.2. Предельные отклонения по химическому составу в готовом прокате стали марки 40С2 не должны превышать значений, приведенных в таблице 3.
Таблица 3
Предельные отклонения по химическому
составу стали марки 40С2
Массовая доля элементов в процентах
Марка стали Предельное отклонение
кремния марганца хрома никеля алюминия
40С2 +/- 0,05 +/- 0,02 +/- 0,02 +/- 0,05 +/- 0,005
В готовом прокате стали марки 42С2-ПВ допускаются отклонения по химическому составу в соответствии с ГОСТ 14959. Допустимые отклонения массовых долей: алюминия +/- 0,005%, меди +/- 0,01%, кремния +/- 0,1%, никеля +/- 0,02%.
4.2.3. Клеммы изготавливают:
- из горячекатаного стального проката, обычной точности прокатки В1 по ГОСТ 2590, с качеством поверхности категории 3Б по ГОСТ 14959 или другого стального проката, имеющего не худшие характеристики по точности прокатки и качеству поверхности;
- из калиброванного проката, с предельными отклонениями по диаметру, соответствующими квалитетами h11 или h12 по ГОСТ 7417, группой качества поверхности В (для квалитета h11) и Б (для квалитета h12) по ГОСТ 1051;
