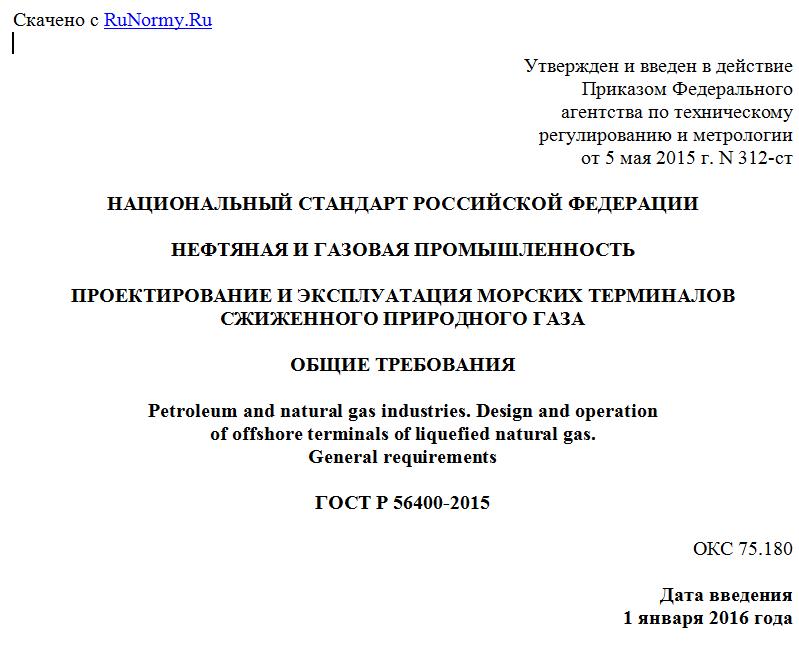

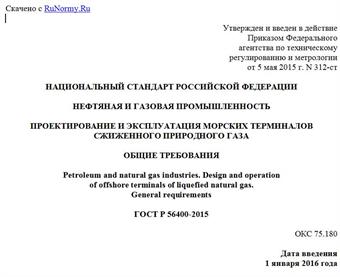

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 5 мая 2015 г. N 312-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
НЕФТЯНАЯ И ГАЗОВАЯ ПРОМЫШЛЕННОСТЬ
ПРОЕКТИРОВАНИЕ И ЭКСПЛУАТАЦИЯ МОРСКИХ ТЕРМИНАЛОВ
СЖИЖЕННОГО ПРИРОДНОГО ГАЗА
ОБЩИЕ ТРЕБОВАНИЯ
Petroleum and natural gas industries. Design and operation
of offshore terminals of liquefied natural gas.
General requirements
ГОСТ Р 56400-2015
ОКС 75.180
Дата введения
1 января 2016 года
Предисловие
1 РАЗРАБОТАН Дочерним открытым акционерным обществом "Центральное конструкторское бюро нефтеаппаратуры" Открытого акционерного общества "Газпром" (ДОАО ЦКБН ОАО "Газпром")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 23 "Нефтяная и газовая промышленность"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 5 мая 2015 г. N 312-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений документа Американского бюро судоходства "Руководство по строительству и классификации морских терминалов сжиженного природного газа" (ABS-2004 "Offshore LNG terminals. Guide for building and classing", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Разработка настоящего стандарта обусловлена отсутствием в Российской Федерации нормативных документов в сфере проектирования и эксплуатации морских терминалов сжиженного природного газа.
Настоящий стандарт устанавливает общие технические требования к проектированию и эксплуатации морских терминалов сжиженного природного газа с учетом положений документа Американского бюро судоходства "Руководство по строительству и классификации морских терминалов сжиженного природного газа" (ABS-2004).
1 Область применения
1.1 Настоящий стандарт устанавливает общие технические требования к проектированию и эксплуатации морских стационарных терминалов с основанием гравитационного типа и плавучих морских терминалов в форме судов, сооружаемых с целью сжижения природного газа, его хранения и отгрузки, а также регазификации сжиженного природного газа.
1.2 Настоящий стандарт распространяется на вновь проектируемые и реконструируемые морские терминалы сжиженного природного газа без ограничений по природно-климатическим условиям.
1.3 Настоящий стандарт не распространяется на береговые терминалы сжиженного природного газа.
Примечания
1 Настоящий стандарт не предназначен для подтверждения соответствия требованиям Федерального закона ФЗ-123 от 22 июля 2008 г. [1].
2 При проектировании, строительстве и эксплуатации морских терминалов сжиженного природного газа помимо требований настоящего стандарта необходимо руководствоваться требованиями Правил Российского морского регистра судоходства для соответствующих типов морских терминалов сжиженного природного газа (см. [2], [3], [4]).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.304-87 (СТ СЭВ 4202-83) Единая система защиты от коррозии и старения. Покрытия газотермические. Общие требования и методы контроля
ГОСТ 1510-84 Нефть и нефтепродукты. Маркировка, упаковка, транспортирование и хранение
ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 8713-79 Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 11533-75 Автоматическая и полуавтоматическая дуговая сварка под флюсом. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры
ГОСТ 11534-75 Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры
ГОСТ 12071-2000 Грунты. Отбор, упаковка, транспортирование и хранение образцов
ГОСТ 14771-76 Дуговая сварка в защитном газе. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 16037-80 Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры
ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования
ГОСТ 30852.9-2002 Электрооборудование взрывозащищенное. Часть 10. Классификация взрывоопасных зон
ГОСТ ISO 9001-2011 Системы менеджмента качества. Требования
ГОСТ Р 53521-2009 Переработка природного газа. Термины и определения
ГОСТ Р 54382-2011 Нефтяная и газовая промышленность. Подводные трубопроводные системы. Общие технические требования
ГОСТ Р 54483-2011 Нефтяная и газовая промышленность. Платформы морские для нефтегазодобычи. Общие требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 вкладные криогенные емкости: Емкости, которые не являются конструкциями морского терминала сжиженного природного газа и не гарантируют его общую и/или местную прочность.
3.1.2 встроенные криогенные емкости: Емкости, которые являются неотъемлемой частью конструкции морского терминала сжиженного природного газа и обеспечивают его общую и/или местную прочность.
3.1.3 вторичная система удерживания сжиженного природного газа: Дополнительная оболочка криогенных емкостей, являющаяся временной емкостью для вытекшего сжиженного природного газа.
3.1.4 изотермический способ хранения: Хранение сжиженного природного газа в криогенных емкостях при температуре, обеспечивающей избыточное давление насыщенных паров, близкое к атмосферному давлению.
3.1.5
клиренс (clearance): Расстояние по вертикали между уровнем спокойной поверхности воды и самой нижней частью конструкции верхнего строения, которая не рассчитана на воздействие волнения и ледовых образований. [ГОСТ Р 54483-2011 (ИСО 19900:2002), пункт 3.10]
3.1.6 криогенные емкости (танки): Емкости с термоизоляцией для изотермического способа хранения сжиженного природного газа.
Примечание - Различают вкладные, встроенные и мембранные емкости.
3.1.7
криогенная температура: Температура в интервале от 0 до 120 К. [ГОСТ 21957-76, статья 2]
3.1.8 мембранные криогенные емкости: Емкости, образованные тонкой металлической оболочкой (мембраной), которая поддерживается через изоляцию смежными конструкциями морского терминала сжиженного природного газа.
3.1.9 морской терминал сжиженного природного газа: Морское сооружение с комплексом технических средств и оборудованием, основными функциями которого являются прием, хранение и отгрузка сжиженного природного газа.
Примечание - В зависимости от назначения морские терминалы могут выполнять и функции по сжижению и/или регазификации сжиженного природного газа.
3.1.10 плавучий морской терминал сжиженного природного газа: Морской терминал сжиженного природного газа в виде плавучего сооружения, который удерживается на точке эксплуатации на якорных системах различных типов, со швартовкой на палах и т.д.
3.1.11
природный газ; ПГ: Газообразная смесь, состоящая из метана и более тяжелых углеводородов, азота, диоксида углерода, водяных паров, серосодержащих соединений, инертных газов. Примечания 1 Метан является основным компонентом природного газа. 2 Природный газ обычно содержит также следовые количества других компонентов. [ГОСТ Р 53521-2009, статья 2]
3.1.12 регазификация: Процесс преобразования сжиженного природного газа из жидкого состояния в газообразное.
3.1.13
сжиженный природный газ; СПГ: Природный газ, сжиженный после переработки с целью хранения или транспортирования. [ГОСТ Р 53521-2009, статья 5]
3.1.14
сжижение природного газа: Конденсация прошедшего первичную переработку природного газа при снижении его температуры.
