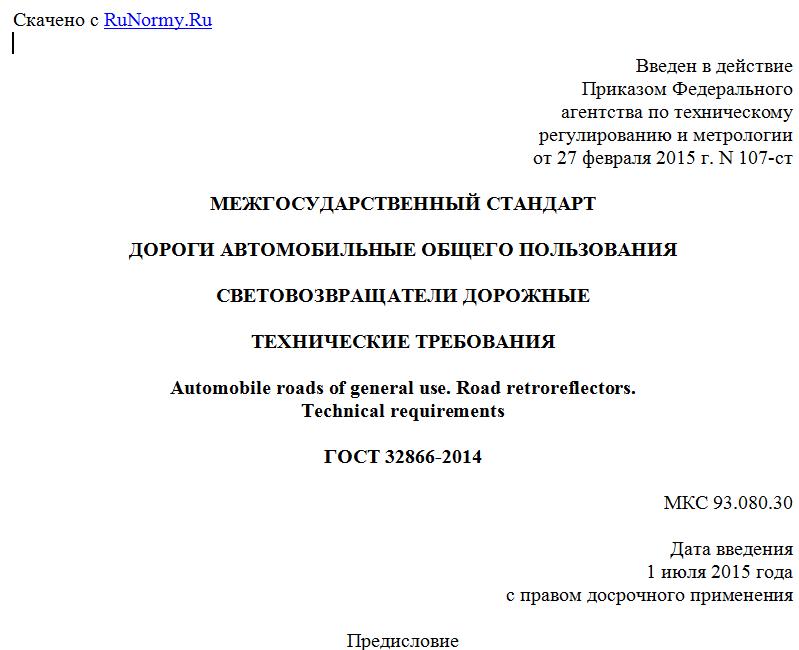

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 февраля 2015 г. N 107-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
СВЕТОВОЗВРАЩАТЕЛИ ДОРОЖНЫЕ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Automobile roads of general use. Road retroreflectors.
Technical requirements
ГОСТ 32866-2014
МКС 93.080.30
Дата введения
1 июля 2015 года
с правом досрочного применения
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Российский дорожный научно-исследовательский институт" Министерства транспорта Российской Федерации (ФГУП "РОСДОРНИИ").
2. Внесен Межгосударственным техническим комитетом по стандартизации МТК 418 "Дорожное хозяйство".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 25 июня 2014 г. N 45).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 27 февраля 2015 г. N 107-ст межгосударственный стандарт ГОСТ 32866-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на дорожные световозвращатели, вновь устанавливаемые на автомобильных дорогах, дорожных сооружениях, предназначенные для повышения безопасности дорожного движения и улучшения зрительного ориентирования участников дорожного движения, и устанавливает технические требования к ним.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2084-77 Бензины автомобильные. Технические условия
ГОСТ 7376-89 Картон гофрированный. Общие технические условия
ГОСТ 7721-89 Источники света для измерения цвета. Типы. Технические требования. Маркировка
ГОСТ 8273-75 Бумага оберточная. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 32839-2014 Дороги автомобильные общего пользования. Световозвращатели дорожные. Методы контроля
ГОСТ 32945-2014 Дороги автомобильные общего пользования. Знаки дорожные. Технические требования
ГОСТ 33129-2014 Дороги автомобильные общего пользования. Ограждения дорожные. Методы контроля.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Дорожный световозвращатель (катафот); КД: светосигнальное устройство со световозвращающим элементом (элементами) и элементами крепления, служащее для обозначения направления движения или местонахождения препятствия на дороге в темное время суток.
3.2. Световозвращающий элемент: часть дорожного световозвращателя с оптическими элементами (элементом), возвращающими свет.
3.3. Световозвращающий элемент пленочного типа: часть дорожного световозвращателя, изготовленная из световозвращающих пленок с очень высокой интенсивностью световозвращения, имеющих оптические элементы в виде системы микропризм.
3.4. Световозвращающий элемент призматического типа: часть дорожного световозвращателя, изготовленная из пластины, имеющей оптические элементы в виде системы призм.
3.5. Световозвращающий элемент сферического типа: часть дорожного световозвращателя, имеющая оптические элементы из отдельных сфер или изготовленная из пластины, имеющей оптические элементы в виде системы сфер.
3.6. Оптический элемент: оптическая система, отражающая падающий на нее свет в направлении, близком к направлению его падения.
3.7. Рабочая поверхность оптического элемента: поверхность оптического элемента, обеспечивающая эффект световозвращения.
4. Классификация световозвращателей
4.1. Дорожные световозвращатели (далее - световозвращатели) по конструктивному исполнению и цвету классифицируют на типы и разновидности в соответствии с таблицей А.1 (Приложение А).
4.2. По размещению световозвращающих элементов на корпусе световозвращатели подразделяют на:
- I - односторонние;
- II - двухсторонние.
4.3. Световозвращающие элементы по типу (R) применяемых для их изготовления оптических элементов подразделяют на:
- 1 - пленочные;
- 2 - призматические;
- 3 - сферические.
4.4. Пример условного обозначения световозвращателя для разделения транспортных потоков белого одностороннего с пленочным световозвращающим элементом белого цвета для заказа продукции и информации на маркировке.
Пример. Световозвращатель КД3-БI-R1 ГОСТ 32866-2014.
5. Технические требования
5.1. Требования к конструкции
5.1.1. Назначение, форма и цвет световозвращателей указаны в таблице А.1 (Приложение А).
5.1.2. Размеры корпусов световозвращателей и световозвращающих элементов должны соответствовать указанным на рисунках Б.1 - Б.6 (Приложение Б).
Световозвращатели изготавливают в соответствии с требованиями настоящего стандарта и технической документации организации-изготовителя.
Допускается, не уменьшая размеры оптических элементов, указанных на рисунках Б.1 - Б.6 (Приложение Б), использование отличных от указанных в таблице А.1 (Приложение А) форм световозвращателей.
5.1.3. Рабочие поверхности оптических световозвращающих элементов должны быть изолированы от воздействия внешней среды с помощью корпуса или защитного покрытия.
Допускается проникновение воды или водяных паров не более чем на 1 мм по краям световозвращающего элемента типа R1.
5.1.4. Наружная поверхность световозвращателя и рабочая поверхность оптического элемента должна быть гладкой, без механических повреждений, заусенцев, искривлений, следов коррозии, обеспечивающей удаление с нее пыли и грязи во время мойки.
Наружная поверхность корпуса световозвращателя, выполненного из черных металлов, должна быть защищена антикоррозионным покрытием, нанесенным методом горячего цинкования. Толщина слоя цинкового покрытия - не менее 20 мкм.
5.1.5. Световозвращатели типа КД4 изготавливают из материала, имеющего отражающие свойства, или из иного материала, который покрывают отражающим покрытием с такими же отражающими свойствами.
5.1.6. Для крепления световозвращателей типов КД1 и КД2 к элементам обустройства дорог предусматривают отверстия для шурупов или болтов, обеспечивающих их надежное удержание на элементах обустройства дорог во время мойки с применением средств механизации работ и защиту от возможного хищения.
5.1.7. Световозвращающие элементы типа R1 световозвращателей типов КД1 и КД2 допускается наклеивать непосредственно на элементы обустройства дорог.
Клеевой слой световозвращающего элемента типа R1 должен обеспечивать прочность сцепления (адгезию пленки к корпусу световозвращателя или дорожного сигнального столбика) при испытании по ГОСТ 32839.
5.1.8. Световозвращатели типа КД3 крепят на дорожное покрытие с помощью клея. Для улучшения сцепления поверхности корпуса световозвращателя типа КД3 с дорожным покрытием его нижняя сторона может иметь рифление.
5.1.9. Металлические и пластмассовые световозвращатели типа КД3, в случаях их использования на участках дорог с уборкой снега плужными снегоочистителями с металлическими ножами, должны иметь анкер.
В световозвращателях типа КД3 допускается наличие отверстий для крепления световозвращателя к дорожному покрытию с помощью шурупов.
